正交十字型管路连接固定夹座结构

　　在工业管路布设、模块化框架搭建、生产线物料输送管路排布的现场作业中，经常会遇到两根正交布置的圆管需要实现相对位置固定的需求，这类场景下如果采用焊接固定，后期调整管路走向、拆解维护的难度会大幅提升，还会破坏管材表面的防腐镀层；如果采用扎带捆绑的方式，长期受管路振动、负载拉扯的影响很容易出现松脱，定位精度也无法满足设备级的安装要求，这款十字交叉固定管支架就是针对这类正交管路连接场景开发的专用连接件。

　　从实际使用的工况来看，这类固定夹常应用在自动化生产线的物料气力输送管路固定、模块化工业铝型材框架的外接圆管附件安装、农业灌溉系统的支管正交接驳、户外防护栏的十字交叉管连接、健身器材的框架管拼接等场景，核心作用是让两根呈90度交叉布置的圆管保持稳定的相对位置，抵消管路运行过程中产生的振动、侧向拉扯力，避免管路移位、接口松脱的问题。

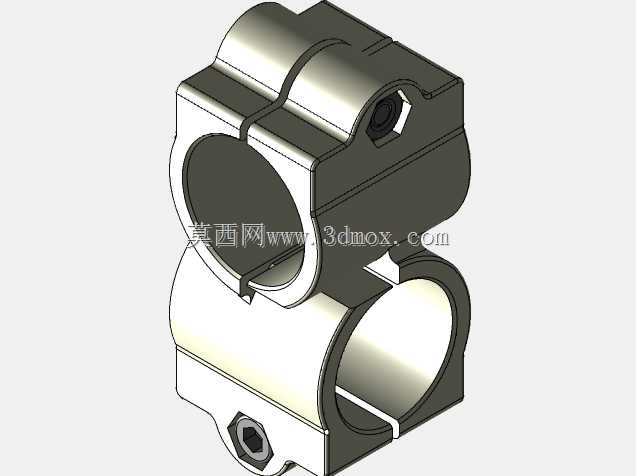

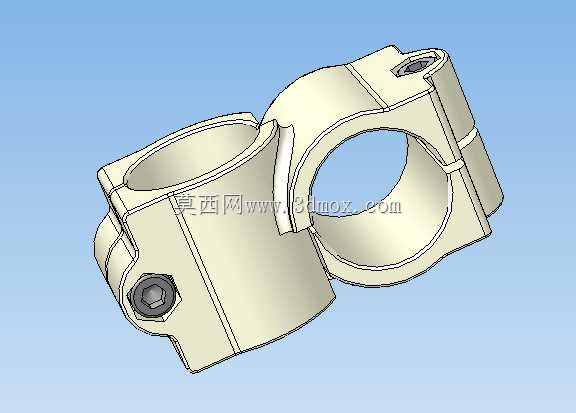

　　这款固定夹的整体结构采用分体式抱紧设计，两个互相垂直的管孔轴线在空间上呈90度正交，不存在轴向偏移，能保证连接后的两根管材保持严格的垂直关系，避免安装后出现管路歪斜的问题。夹体的其中一个抱紧侧设计为一体式铰接结构，另一侧采用内六角螺栓锁紧的结构，安装时不需要将整根管材从端部穿入夹体，只需要拧松锁紧螺栓，将夹体的开合侧卡入两根待固定的圆管对应位置，再按照规定扭矩拧紧锁紧螺栓即可完成安装，对于已经布设完成的管路系统，后期加装固定点的时候不需要拆解原有管路，能大幅降低现场安装的作业量，尤其适合长距离管路布设中途的固定点加装作业。

　　夹体的抱紧内壁做了与适配管材外径匹配的圆弧面设计，圆弧面的曲率与对应规格的圆管外径完全贴合，锁紧后抱紧力能均匀分布在管材的接触圆周上，不会出现局部应力集中压伤薄壁管材的问题，针对50mm外径的标准圆管适配场景，夹体的管孔内径做了微小的正公差设计，既能保证管材能顺利卡入夹体，又不会因为间隙过大导致锁紧后出现旷量。夹体的锁紧螺栓采用标准内六角圆柱头螺钉，螺栓的沉孔深度完全覆盖螺钉头部，安装后螺钉头部不会突出夹体外表面，避免安装后突出的螺栓头刮擦周边管线、作业人员衣物，提升现场安装的安全性。

　　从安装边界的尺寸来看，这款适配50mm外径圆管的固定夹，整体沿单根管材轴向的宽度控制在合理范围内，不会占用过多的管路布设空间，在管路排布密集、安装空间局促的场景下也能顺利安装。夹体的壁厚经过受力校核，在常规的管路负载、振动工况下不会出现夹体变形、断裂的问题，锁紧螺栓的规格也匹配夹体的抱紧力需求，拧紧后能提供足够的抱紧摩擦力，保证两根管材在受到轴向推拉力、径向振动力的时候不会出现相对滑动。

　　在结构设计的细节上，夹体的铰接位置做了圆角过渡处理，避免开合安装的时候出现应力集中导致夹体开裂，夹体的所有外边缘都做了倒角去毛刺处理，不会因为锐边造成安装人员划伤。夹体的两个抱紧单元为一体化结构，相比两个独立管夹拼接固定的方式，正交定位精度更高，安装步骤更少，不会出现两个独立管夹相对转动导致管材角度偏移的问题。

　　针对不同的使用场景，这类夹体可以适配金属圆管、PVC工程塑料圆管、薄壁不锈钢管等多种材质的管材，只要管材外径与夹体的管孔规格匹配即可使用，不需要对管材做额外的打孔、焊接加工，能最大程度保留管材本身的结构强度和防腐性能。在一些需要频繁调整管路位置的测试台架、临时布设的生产管线场景中，拧松锁紧螺栓即可滑动调整夹体在管材上的位置，调整到目标位置后重新拧紧即可完成固定，调整过程不需要完全拆解夹体，操作十分便捷。

　　从建模的工程细节来看，这款固定夹的三维模型完整还原了夹体的铰接间隙、螺栓沉孔、抱紧圆弧面、锁紧螺纹孔等所有结构细节，在做管路系统的虚拟装配时，可以直接导入模型进行干涉检查，验证夹体安装位置是否与周边的其他管线、设备部件存在空间冲突，提前预判现场安装可能出现的问题，减少现场安装的返工量。模型的装配关系也完全按照实际产品的装配逻辑搭建，锁紧螺栓的活动行程、夹体的开合角度都与实际产品一致，在做机构运动仿真的时候，可以模拟夹体开合、螺栓拧紧的完整过程，为后续的夹体受力仿真、安装工艺模拟提供准确的模型基础。
