三菱BHW-T10U三极低压断路器结构设计

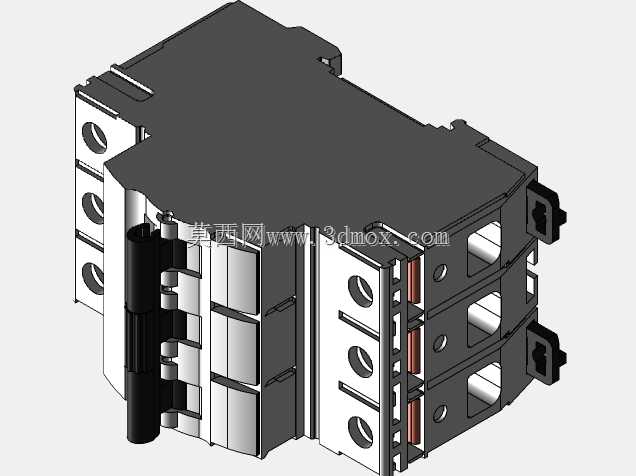

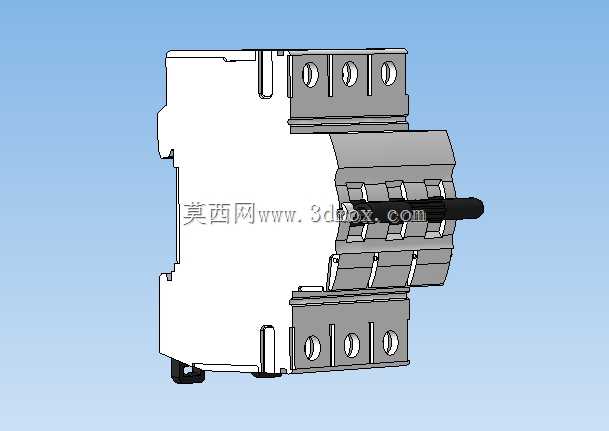

　　这款三极开关对应三菱BHW-T10U系列3P规格微型断路器，日常主要应用在低压终端配电回路里，承担三相线路的过载、短路保护功能，也可在小容量负载场景下作为不频繁手动通断线路的操作元件，常见于工业控制柜内部的支路配电、小型三相设备的前端进线保护、民用三相入户的分路管控场景，适配AC400V及以下的低压交流配电系统。从结构设计来看，这款产品采用模数化导轨安装的标准思路，整体壳体分为上下两个功能腔体，上半部分是操作机构与电磁脱扣、热脱扣组件的安装腔，下半部分预留了进出线接线端子的安装空间，三极的动、静触头组件沿壳体宽度方向平行排布，每极之间设置独立的隔弧筋，避免分断故障电流时电弧跨极短路。操作手柄突出于壳体正面中部，

　　手柄行程对应明确的分合位置标识，操作力设计符合常规低压电器的操作手感要求，不会出现卡滞或操作力过大的问题。进出线端子均采用压板式接线结构，适配不同线径的铜导线压接，端子处的压线螺丝做了防脱落设计，避免安装过程中螺丝掉落至柜体内引发短路隐患。安装边界上，这款产品采用标准35mmDIN导轨安装结构，背部的卡扣结构可快速卡装在导轨上，拆卸时仅需拨动卡扣即可完成拆装，整体宽度对应3个标准模数宽度，高度方向与常规微型断路器保持一致，可与同系列的1P、2P断路器并排安装在标准配电箱内，相邻元件之间无需额外预留安装间隙，能够最大化利用配电箱内部的安装空间。设计过程中重点考虑了分断能力的结构匹配，每极的灭弧室采用多栅片切割电弧的结构，

　　能够在短路故障出现时快速熄灭电弧，避免触头烧蚀，同时壳体材料选用耐弧阻燃的热固性塑料，能够承受分断过程中的高温冲击，不会出现壳体熔融或引燃周边元件的问题。三极的操作机构采用联动设计，手动操作时三极触头同步闭合或断开，不会出现单极滞后接通或分断的情况，避免三相负载出现缺相运行的故障，脱扣机构的动作阈值经过校准，当线路出现过载电流时，热脱扣组件双金属片受热弯曲触发脱扣，短路电流出现时电磁脱扣组件瞬时动作触发机构脱扣，两种保护功能互不干扰，能够覆盖终端配电回路常见的故障类型。接线端子的进线端与出线端做了明确的标识区分，安装时可快速识别接线方向，端子处的防护挡板能够避免接线完成后裸露的带电部分外露，降低运维过程中的触电风险。整体结构的装配逻辑采用卡扣与少量螺丝结合的方式，生产装配时可快速完成组件拼接，减少装配工序的耗时，同时后期运维拆解时也无需特殊工具即可完成内部组件的检查。
