带安装底座的弹簧加载可移动闩锁结构

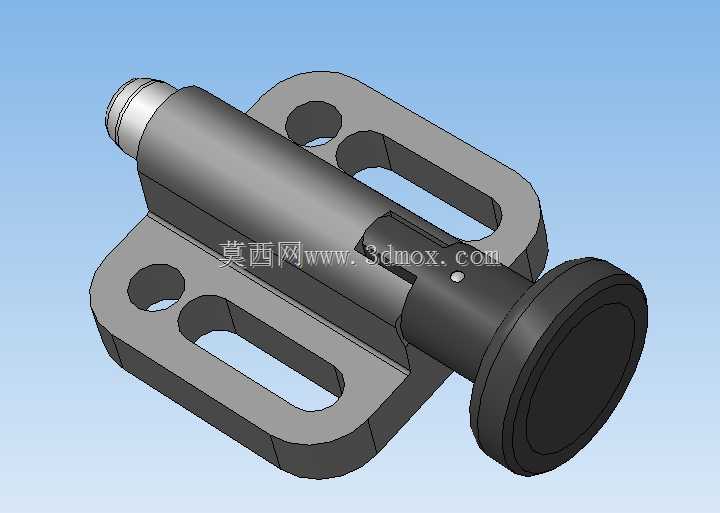

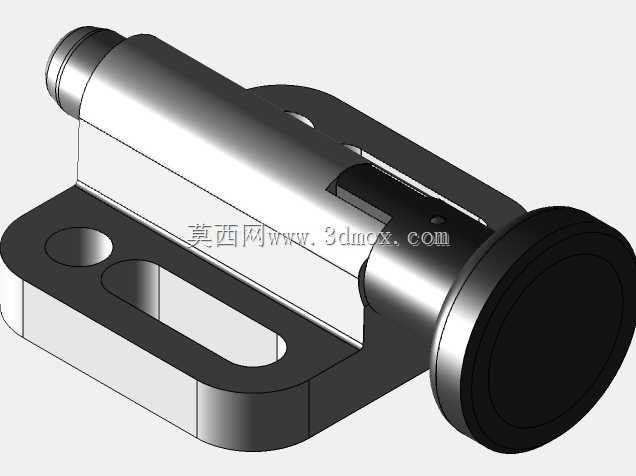

　　这类弹簧加载的可移动闩锁，在工业设备的快开检修门、工装夹具的快速定位、小型设备舱门的锁止场景里应用十分普遍，相比普通的插销结构，它自带弹簧复位加载力，不会因为设备运行的振动出现松脱移位的问题，日常操作只需要按压端部的旋钮头就能带动锁销回缩，松开后靠弹簧力自动顶出完成锁止，不需要额外的操作步骤，在需要频繁开合的工位上能大幅降低操作耗时。从结构设计来看，整个锁体的安装底座采用了对称的腰型孔设计，两个长圆孔分布在底座两侧，安装时可以根据实际的安装孔位偏差调整固定位置，不需要在安装面板上二次扩孔，容错空间足够覆盖常规钣金加工的孔位公差，底座的轮廓做了圆角过渡，没有尖锐的棱角，安装在设备外侧也不会剐蹭操作人员的衣物或者皮肤。

　　锁销部分采用阶梯轴结构，前端的细轴段是插入锁止孔的工作段，轴端做了小倒角，对准锁孔的时候即使有微小的位置偏差也能顺利滑入，不会出现卡滞顶死的情况；中间的粗轴段和底座的内孔做间隙配合，配合间隙控制在0.02到0.05毫米之间，既保证锁销滑动顺畅没有卡顿，又不会因为间隙过大出现径向晃动，影响锁止的定位精度。弹簧被封装在底座的内孔腔体内，两端分别抵在锁销的轴肩和底座的内孔端面上，预压量设计的时候预留了足够的行程，锁销完全回缩的时候弹簧不会压并，避免长期使用出现弹簧疲劳失效，整个弹簧完全藏在壳体内部，不会暴露在外面，既不会被车间的切屑、灰尘卡进弹簧间隙影响伸缩，也避免弹簧被外力磕碰出现变形。端部的操作头做了滚花或者大直径的法兰边设计，

　　按压的时候手指的接触面积足够大，即使手上沾了少量油污也不会打滑，操作头和锁销采用径向的小销钉固定，不会因为反复按压出现操作头脱落的问题。安装边界上，整个锁体的总长度控制在常规小型锁具的尺寸范围内，底座的宽度适配30到50毫米的安装梁，不需要额外加大安装空间，锁销的伸出行程足够覆盖2到3毫米厚度的门板或者连接板，锁止后锁销的插入深度不小于8毫米，即使受到一定的侧向冲击力也不会脱开。设计这类结构的时候，首先要确认的是锁止需要的负载，根据负载大小选择匹配刚度的弹簧，保证弹簧提供的锁止力大于设备运行时可能产生的脱开力，同时弹簧力不能过大，不然按压操作的时候需要的力度太大，长期操作会让操作人员产生疲劳感；其次是滑动配合面的粗糙度要求，

　　锁销和底座内孔的配合面粗糙度要达到Ra1.6以下，减少滑动时的摩擦阻力，长期反复伸缩也不会出现磨损过快的问题；另外要考虑使用环境的防护，如果是用在有切削液或者潮湿的环境里，锁销和底座的材质要选择防锈的不锈钢或者做表面镀层处理，避免生锈导致锁销卡滞无法动作。这类闩锁和普通的门锁或者柜锁不同，它不需要钥匙操作，全部靠手动按压完成解锁和锁止，适合在工厂内部的设备上使用，不需要权限管理，只要是操作人员都能快速开合，在自动化生产线的安全防护门、小型焊接工装的工件定位、设备周边的可拆卸防护挡板固定场景里，这种结构的可靠性比磁吸式的固定结构高很多，不会因为磁场干扰或者震动出现松脱，也比螺栓固定的方式操作快很多，不需要借助扳手等工具，徒手就能完成操作。在三维建模的时候，要重点注意弹簧的行程和锁销移动行程的匹配关系，避免出现弹簧过压或者预压量不足的问题，安装孔的腰型孔长度要根据实际安装的公差要求设定，一般腰型孔的长度比安装螺栓直径大2到3毫米就足够调整，不需要做太长，不然会降低底座的结构强度；另外锁销的行程限位要做在内部，靠轴肩和内孔的台阶限位，不要让锁销在弹簧力的作用下弹出底座，避免零件散落丢失。
