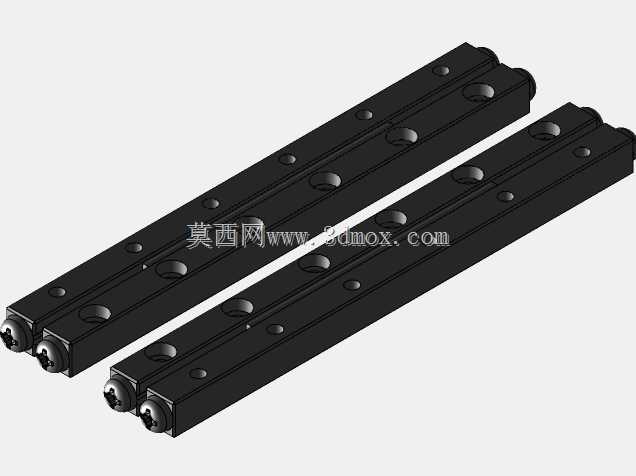

双列交叉滚轮式直线线性导轨结构

项目分类:通用机械零部件 发布时间:2022-07-14 ID:682589
  • 双列交叉滚轮式直线线性导轨结构
  • 双列交叉滚轮式直线线性导轨结构

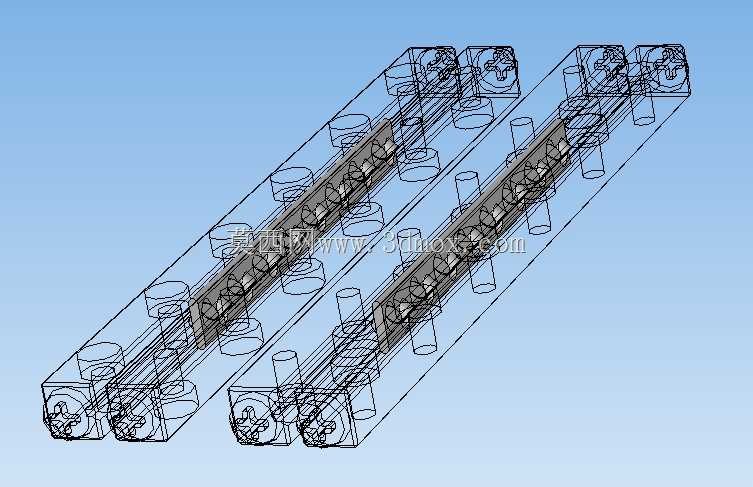

  在精密滑台、检测工位位移机构、小型自动化模组的设计选型中,线性导向部件的刚性、运行顺畅度、安装适配性一直是结构工程师重点考量的指标,这款交叉滚轮结构的线性导轨,正是针对小行程、高刚性导向需求开发的传动导向部件。不同于常规滚珠直线导轨的循环滚珠结构,该导轨采用交叉排布的滚轮作为滚动体,相邻滚轮轴线呈90度垂直交错布置,可同时承受来自垂直方向、水平横向以及倾覆方向的复合载荷,在紧凑的安装空间内实现更高的负载承载能力,避免小规格导轨在偏载工况下出现卡滞、磨损加剧的问题。从结构设计逻辑来看,该导轨采用双轨平行布置的形式,单根导轨的滚道面经过精密研磨处理,滚轮与滚道的接触为线接触形式,相比点接触的滚珠结构,接触应力分布更均匀,

  在频繁往复启停的工况下,能有效降低接触疲劳磨损的概率,延长部件的实际使用寿命。滚轮组件预装在滑块内部,两端设置有防尘密封结构,可阻挡车间环境中的金属切屑、粉尘进入滚道区域,减少日常维护的频次,适配机加工、3C电子组装等多粉尘的生产场景。在安装边界设计上,该导轨的安装基准面做了明确的公差标注,导轨底面与设备安装面的平面度要求控制在0.02mm每100mm行程范围内,避免安装面不平导致导轨变形、运行阻力增大。滑块上的安装孔采用沉孔设计,可直接使用内六角螺栓完成固定,无需额外加装压板等附件,安装流程更简便。针对40mm的额定行程,导轨的总长度预留了两端的限位缓冲空间,防止滑块运行到行程末端时出现硬碰撞,损坏滚轮与滚道结构。

  在实际应用场景中,这类小行程交叉滚轮导轨常被用在精密检测设备的探针位移模组、光学镜头调焦滑台、小型点胶设备的Z轴升降机构上,这类场景往往不需要长行程传动,但对导向精度、运行平稳性、空间占用率有较高要求。相比同规格的滚珠导轨,交叉滚轮结构的运行阻尼更均匀,低速运行时不会出现爬行现象,能满足微米级进给的位移控制需求。设计建模过程中,对滚轮的保持架结构做了优化,保持架采用耐磨工程塑料材质,既可以将滚轮均匀分隔,避免滚轮之间相互摩擦产生额外阻力,又能降低整体组件的重量,减少滑块运动时的惯性冲击。导轨的两端设置有可拆卸的端盖,当需要对内部滚轮进行清洁、补充润滑脂时,只需拆除端盖即可完成维护,无需将整个滑块从导轨上拆下,

  降低了设备维护的停机时间。从受力分析角度,交叉排布的滚轮可以将各个方向的载荷均匀分散到不同的滚轮上,当滑块承受垂直向下的载荷时,朝上排布的滚轮承担主要负载;当承受水平侧向载荷时,水平方向排布的滚轮承担载荷,即使存在一定的倾覆力矩,也能通过多组滚轮的受力平衡保持滑块的运行精度,不会出现偏斜卡滞的问题。在外形尺寸设计上,导轨的截面宽度控制在15mm以内,整体高度较低,适合安装在空间紧凑的小型设备内部,不会过多占用设备的结构空间。滑块的安装孔位间距符合行业通用的安装标准,可直接替换同规格的其他类型线性导轨,降低设备改型的设计成本。建模时对所有配合面做了公差配合仿真,验证了滚轮与滚道之间的预紧力调整范围,通过选配不同直径的滚轮,可以实现零间隙甚至微预紧的配合状态,消除导向间隙,提升整体机构的刚性,避免在负载变化时出现位移误差。这类导轨在实际使用中,不需要复杂的润滑系统,只需在初次安装时涂抹适量的润滑脂,后续定期补充即可,维护成本远低于需要复杂油路润滑的大型导轨部件。针对高速往复运行的工况,滚轮的材质采用高碳铬轴承钢,经过淬火处理后硬度达到HRC60以上,具备优异的耐磨性能,即使在每分钟60次以上的往复运行频率下,也能保证长期的精度保持性。
