工业铝型材集成式直线运动导向模组

　　在3C电子组装流水线、小型包装工位送料、实验室检测设备位移台这类对安装空间敏感、负载要求偏中低的场景里，这类基于标准工业铝型材搭建的直线运动机构，是很多结构工程师做方案时的首选构件。不同于传统铸铁或钢板焊接的滑台基座，这款机构直接采用欧标6系列槽式铝型材作为主体承载梁，型材本身的T型槽既承担了滑座的导向限位功能，也预留了传感器、行程挡块、拖链等周边附件的安装位置，不需要额外在基座上打孔攻丝做二次加工，现场装配时只需要通过T型螺栓就能完成所有附件的固定，能大幅缩短非标设备的组装调试周期。

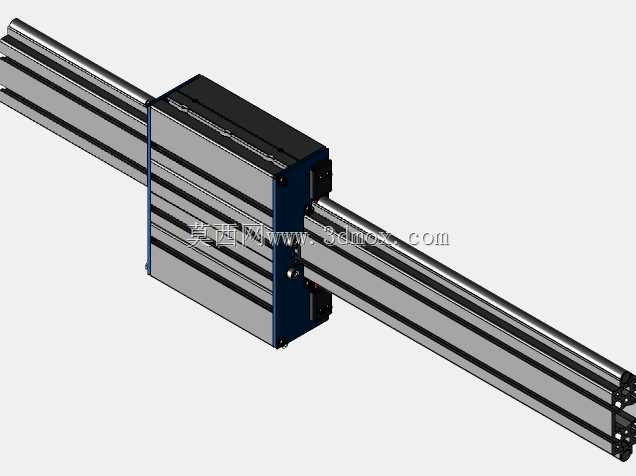

　　从功能实现逻辑上看，这款机构的滑座部分采用了分体式压紧设计，蓝色的端座构件通过内六角螺栓与两侧的滑动块连接，滑动块的嵌合部位直接卡入铝型材的导向槽内，配合调整螺栓的预紧力，可以精准控制滑动副的配合间隙，既不会因为间隙过大出现运动过程中的窜动，也不会因为预紧过紧导致滑动阻力陡升、磨损加快。滑座的中心位置预留了标准的T型安装槽，不管是搭载气动夹爪、检测相机还是小型工件载台，都可以直接通过螺栓锁紧，不需要额外做转接板设计，能有效降低运动部分的整体重量，提升高速往复运动时的动态响应性能。

　　设计过程中，工程师充分利用了铝型材本身的截面特性，型材的中空腔体既可以作为传动元件的容纳空间——不管是布置同步带、丝杆还是气缸推杆，都能将传动部件完全隐藏在型材内部，避免车间环境里的粉尘、切削液溅入传动副造成磨损，也能减少运动部件外露带来的安全隐患。两端的端盖构件除了承担滑座的行程限位功能外，还预留了传动元件的安装接口，如果需要将手动滑动的结构升级为动力驱动，只需要在端盖上加装步进电机或者气缸，不需要对主体铝型材做任何切割、焊接改造，就能快速完成手动到自动的方案迭代，适配不同预算、不同自动化程度的设备需求。

　　安装边界方面，这款机构的主体铝型材截面采用标准6系列型材尺寸，安装孔位完全兼容同系列铝型材的连接标准，不管是垂直安装在设备机架的立柱上，还是水平布置在工作台面作为横向送料轴，都可以通过标准的角码、连接板直接和现有铝型材机架拼接，不需要设计专用的安装支座。滑座的运动行程可以根据实际需求灵活裁切铝型材长度，不需要开模定制专用构件，从100mm的短行程检测位移，到1000mm以上的长距离物料移送，都可以通过调整型材长度快速适配，单根型材的长度上限可以覆盖大多数非标自动化设备的单轴行程需求。

　　在实际使用场景中，这类铝型材直线运动机构的维护成本也远低于传统钢制滑台，铝型材表面的阳极氧化层本身具备优秀的耐磨和防锈性能，日常只需要定期在导向槽内涂抹少量润滑脂，就能保证长期顺畅运行，不需要做复杂的防锈涂装维护。滑动块部分采用耐磨工程材质嵌件，长时间运行出现磨损后，只需要松开预紧螺栓更换嵌件即可，不需要整体更换滑座或者基座，能大幅降低设备后期的运维成本。对于做小型非标设备的设计人员来说，这种模块化的直线运动构件，能把原本需要从型材选型、导向副设计、安装孔位排布一步步拆解的设计工作，直接变成模块化的选型调用，把更多精力放在设备核心工艺的设计上，而不是重复开发通用的直线运动结构。

　　不同于重型机床使用的高精度直线导轨滑台，这款机构的定位精度可以满足大多数中低精度要求的移送场景，比如工件的上下料移送、工位之间的物料传递、检测探头的位置调整，不需要承担高精度切削加工的进给负载，所以在设计时优先平衡了成本、装配便捷性和通用性，没有采用过高精度的导轨构件，让整体方案的性价比更适配民用、小型工业设备的需求。滑座两侧预留的安装平面，可以直接固定槽型光电开关或者磁感应开关的触发片，不需要额外设计传感器安装支架，在调试行程限位和原点位置时，只需要松开传感器的T型螺栓，就能沿着型材槽任意调整位置，调试过程非常便捷，不需要在型材上钻孔破坏基体结构。
