1-2英寸管道用对夹式光学流体流量检测装置

　　这款光学流体流量检测装置，核心适配公称通径1-2英寸的工业流体输送管路，在纯水制备循环管路、中小型化工原料输送支管、实验室流体试验台架、暖通空调水系统支路这类对管路压损控制严格、安装空间紧凑的场景中适配性极强。区别于传统叶轮式、涡街式接触式流量检测元件，该装置采用非接触式光学检测原理，检测光路完全不与管内流体直接接触，从根源上避免了检测元件受流体腐蚀、杂质卡滞、磨损老化的问题，在输送含微小固体颗粒的流体、弱腐蚀性化工介质、高洁净度要求的纯水或药剂流体时，长期运行稳定性远高于接触式检测方案。

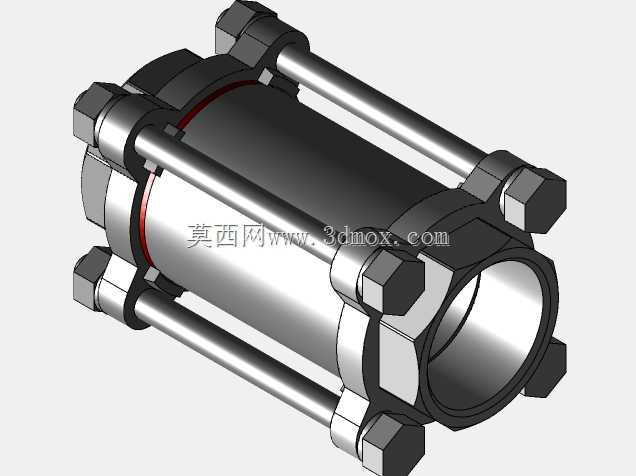

　　从结构设计逻辑来看，整体采用对夹式安装构型，主体由左右两组对称的法兰对接基座、四根周向均布的拉紧螺柱、配套锁紧螺母以及中部的光学检测密封腔体组成，法兰基座的对接端面直接适配1-2英寸管道的标准法兰安装尺寸，安装时无需额外加工管路焊接端，只需将装置夹在管路两端配对法兰之间，调整周向位置保证光学检测视窗正对流体流道后，锁紧四根螺柱的螺母即可完成安装，相比法兰式一体式流量传感器，整体轴向安装尺寸压缩了近40%，在管路排布密集、安装操作空间狭小的设备夹层、管廊支管段安装时，不需要大范围调整原有管路的排布走向，现场施工的适配性极强。

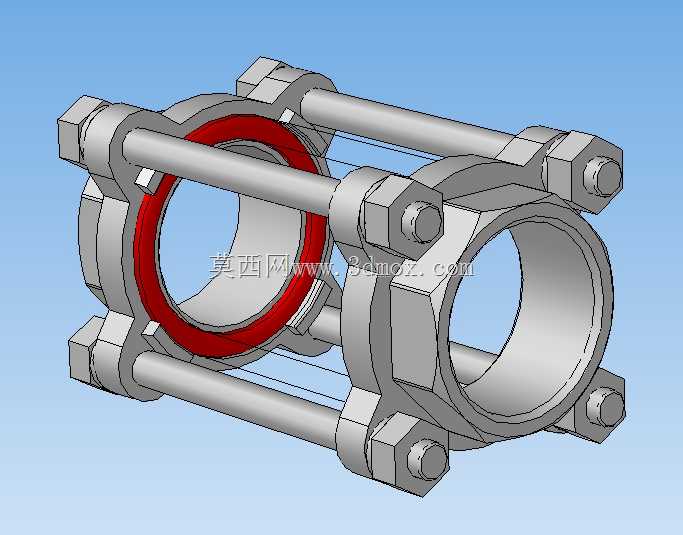

　　中部的光学检测腔体是整个装置的功能核心，腔体两侧嵌装高透光率的耐压密封视镜，红色密封环采用耐温耐腐的氟橡胶材质，压紧后完全填充视镜与金属基座之间的装配间隙，既可以保证1.6MPa公称压力下的管路密封性能，又不会遮挡光学检测的通光路径。光学发射与接收元件集成在两侧金属基座的封闭腔体内，与流体侧完全隔离，日常维护时不需要拆解管路的密封连接结构，只需打开基座外侧的密封端盖即可完成检测元件的校准与更换，大幅降低了后期运维的拆装工作量。

　　设计过程中充分考虑了管路安装的对中误差补偿问题，四根拉紧螺柱与基座安装孔之间预留了0.5mm的径向调整间隙，现场安装时如果管路两端法兰存在小幅的同轴度偏差，可以通过微调装置的周向位置完成对中，避免强行锁紧螺柱导致的密封件偏压渗漏问题。所有金属结构件均采用304不锈钢材质加工成型，外表面做钝化处理，在常规水系统、弱酸碱介质环境下长期使用不会出现锈蚀剥落问题，不会对管内输送的流体造成二次污染，完全满足食品加工、制药纯化水输送这类对卫生等级有要求的管路使用标准。

　　从流道设计来看，装置内部的流体通径与连接管道的通径完全一致，没有突兀的缩径或凸台结构，流体经过检测段时不会产生明显的流道突变，管路压损控制在0.01MPa以内，不会对整个管路系统的输送效率造成明显影响，在对管路压损敏感的重力流管路、小功率泵组输送支管中使用时，不需要额外提升泵组的扬程参数，降低了整个流体系统的配套成本。光学检测的采样频率可以覆盖0.1m/s到5m/s的常规流体流速区间，对于透明或半透明的流体，都可以通过捕捉流体中微小颗粒、气泡的光学位移信号换算得到实时流量数据，检测精度不受流体温度、黏度小幅波动的影响，相比传统差压式流量检测装置，不需要在管路中加装节流件，长期运行不会出现节流件堵塞、压损增大的问题。

　　在安装边界的参数控制上，装置整体的径向最大轮廓尺寸控制在配对法兰外径的1.1倍以内，周向除了拉紧螺柱的锁紧螺母外没有额外的突出结构，安装时不需要在法兰周边预留过大的操作空间，使用普通的开口扳手即可完成所有锁紧螺母的紧固操作，不需要专用的安装工装。装置的整体重量控制在2.8kg以内，小管径管路安装时不需要额外加装支撑构件，完全依靠法兰连接的夹紧力即可完成固定，不会因为装置自重对管路连接部位造成额外的弯曲载荷，在薄壁不锈钢管路、塑料管路这类承重能力较弱的管路系统中使用时，也不会出现管路变形、接口渗漏的问题。
