工业级铝型材输送机支撑框架结构

　　这套铝型材支撑框架是带式输送设备的核心承载基体，主要应用在3C电子零部件装配线、食品包装后段输送、轻工产品分拣线等场景中，作为输送带、驱动辊组、侧边防护附件的安装承载结构使用，区别于焊接钢结构机架，铝型材框架的适配性更强，可根据产线布局需求灵活调整跨距与支撑高度，不需要额外做焊后时效、表面喷漆处理，组装完成即可直接投入产线搭建，大幅缩短现场设备安装的周期。

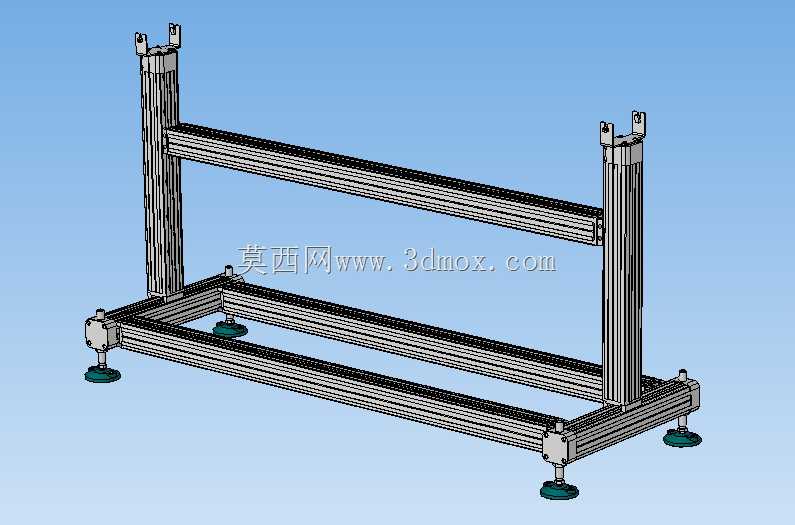

　　框架整体采用欧标工业铝型材拼接搭建，底部为双层矩形框式承载结构，两根纵向长型材作为主承力梁，横向短型材通过角码、内置螺栓与纵向梁锁紧，形成稳定的底部支撑平面，四个角位配置可调节脚杯，脚杯底座为防滑橡胶材质，螺杆与型材端面的内置螺母连接，旋转调节螺母即可实现单脚高度微调，调节范围覆盖0-50mm，可适配车间地面存在的不平整误差，保证整个框架安装后处于水平状态，避免输送带运行时出现跑偏、辊组偏磨的问题。两侧竖直支撑柱采用同规格铝型材与底部框架垂直连接，连接位置采用高强度角件搭配T型螺栓锁紧，保证竖直方向的承载刚性，立柱顶端预留标准安装接口，可直接固定输送机的端部辊组安装座、驱动电机安装支架，不需要额外焊接转接板。上下两层横向连接梁分别对应输送机的上层承载面、下层回程带面的安装高度，梁体上预留的T型槽可直接固定输送带托板、侧边导向条、光电传感器安装支架等附件，槽内的T型螺母可沿型材长度方向任意滑动调整位置，适配不同宽度规格的输送带安装需求。

　　从设计逻辑来看，整个框架采用等强度设计思路，主承力梁的型材截面选型根据常规轻型输送机的满载载荷计算确定，单跨长度控制在铝型材允许的最大扰度范围内，避免满载时梁体出现下弯变形导致输送带打滑。框架的所有连接节点均采用标准工业铝型材连接件，没有定制焊接件，所有零部件均为市场通用标准件，后期维护更换时不需要单独加工配件，直接采购标准件即可完成替换。安装边界方面，框架的整体宽度可根据输送带宽度灵活调整，常规适配200mm-800mm宽度的轻型输送带，支撑高度可通过更换不同长度的竖直立柱型材实现调整，适配不同作业高度的产线对接需求，底部脚杯的安装尺寸预留足够的调节空间，现场安装时不需要对地面做预埋处理，直接放置在硬化地面上调整水平即可固定。

　　实际使用过程中，这种铝型材框架的抗腐蚀能力优于普通喷漆焊接机架，在潮湿的包装车间、有少量清洗剂飞溅的电子装配车间内使用，不会出现漆面脱落、机架锈蚀的问题，框架表面的阳极氧化层可长期保持外观完好，不需要定期做除锈补漆维护。框架的模块化设计也支持后期产线改造，当需要调整输送机长度、增加工位附件时，只需要松开对应位置的T型螺栓，加装型材段或者调整连接件位置即可完成改造，不需要整体切割、重新焊接机架，大幅降低产线迭代改造成本。框架的整体重量远低于同承载能力的钢结构机架，搬运、移位时不需要大型吊装设备，两到三名现场维护人员即可完成位置调整，适合需要频繁调整产线布局的柔性生产车间使用。在细节设计上，所有型材的端面均配置端盖封边，避免铝型材型腔内部积灰、进入杂物，连接角件的位置均采用沉头螺栓安装，螺栓头不突出型材表面，避免安装输送带、防护板时出现干涉，也防止现场操作人员磕碰划伤。
