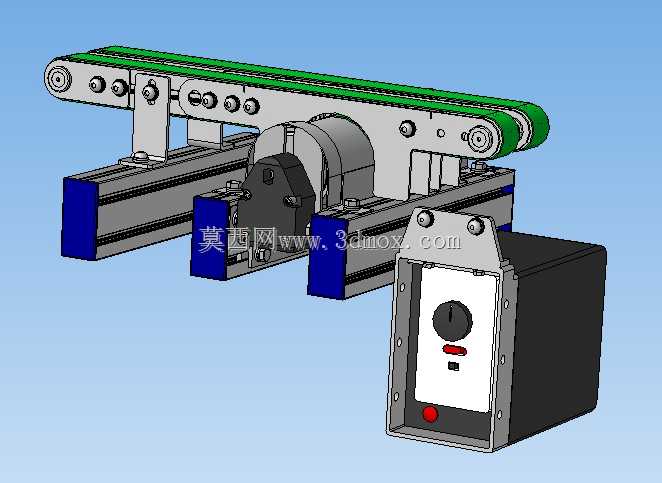

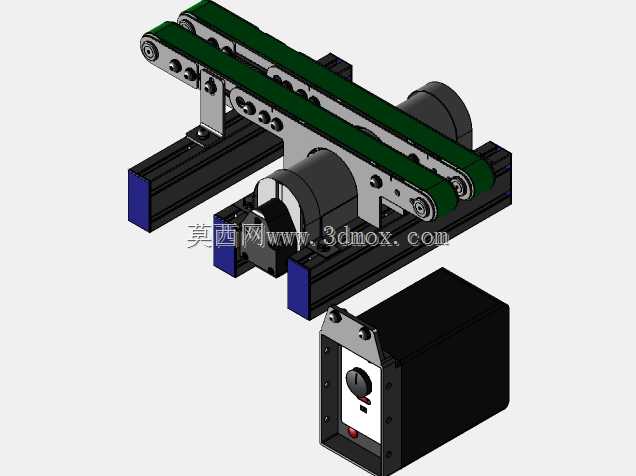

双皮带微型窄间距物料输送装置

　　这款双皮带微型输送装置，主要面向3C电子组装、小尺寸精密零件检测、小型包装件分流这类对输送空间有严格限制的产线场景，比如手机中框点胶工位的工件流转、贴片电容电阻的分选接料、小型注塑件的出料接驳，都能适配这类窄空间、轻负载的输送需求。区别于常规单皮带输送机，双平行皮带的布局特意留出了中间的避让空间，产线配套的视觉检测相机、顶升定位机构、夹取机械手可以直接从两条皮带的间隙位置完成作业，不需要额外预留侧方操作空间，能大幅压缩工位的整体占地尺寸。从结构设计来看，两条同步带采用同端驱动的布局，驱动端整合了减速电机与传动轮组，保证两条皮带的线速度完全同步，不会出现工件偏斜、卡滞的问题；张紧端采用可调式张紧结构，

　　通过端部的调节螺丝就能调整皮带张紧度，日常维护不需要拆解主体框架，操作门槛很低。机架主体采用标准工业铝型材拼接，两侧的皮带安装板通过T型螺栓固定在铝型材上，可根据实际输送的工件宽度调整两条皮带的间距，适配不同尺寸的窄型工件输送需求，调整范围覆盖20mm到120mm的间隙宽度，能兼容绝大多数小尺寸工件的输送要求。配套的控制盒集成了调速旋钮、启停开关与状态指示灯，可直接固定在机架侧方或者产线台面上，不需要额外安装电控柜，支持0到15m/min的线速度无级调节，能匹配不同节拍的产线运行速度。安装边界方面，这款输送装置的主体框架宽度可根据需求调整，常规款整体宽度不超过200mm，机身长度可根据工位需求定制，

　　标准段长度覆盖300mm到1000mm区间，机身底部预留了标准铝型材脚座安装位，可直接固定在工作台面或者配套的支架上，进料端与出料端都做了倒角过渡，避免小工件在进出输送段时出现卡料、刮擦的问题。皮带采用绿色防静电PU材质，表面摩擦系数适中，既可以保证输送过程中工件不打滑，也能避免静电对精密电子元器件造成损伤，皮带厚度仅2mm，弯曲半径小，适配小直径传动轮的布局，进一步压缩了设备端部的尺寸。驱动电机采用低压直流减速电机，运行噪音低，发热量小，适合长时间连续运行的产线场景，电机与传动轮之间采用联轴器直连，传动效率高，没有额外的传动损耗。在实际选型适配时，需要注意这款输送装置的单段负载不超过5kg，适合输送单件重量在1kg以内的小型工件，

　　如果需要输送较重的工件，可以更换更高功率的驱动电机与加厚的皮带，同时加强机架的支撑结构。另外，双皮带的间隙位置如果需要安装顶升机构，要注意顶升行程不超过皮带表面10mm，避免顶升过程中刮蹭皮带底面，影响皮带的使用寿命。这款装置的所有零部件都采用标准件与通用加工件组合，没有特殊定制的异形零件，后期维护更换配件的成本很低，适合小型自动化产线的快速搭建与改造。
