带三爪卡盘的65mm球形旋转定心轴结构

　　在精密加工、检测工装以及小型工件装夹定位的场景中，这类带三爪卡盘的球形旋转心轴是兼顾装夹灵活性与定心精度的典型功能部件，不同于常规固定式卡盘座的结构，它通过球形铰接的旋转基座实现卡盘端的角度偏转调整，能适配斜面工件装夹、多方位角度加工、异形件找正这类常规同轴卡盘难以覆盖的装夹需求。从实际使用场景来看，这类结构常出现在小型磨床的辅助工装、精密检测的定位台、小型焊接工装的变位组件上，尤其适合需要在装夹完成后小范围调整工件角度，同时保持回转定心精度的工序，比如小型轴类零件的倒角加工、异形冲压件的端面打磨、精密元器件的引脚焊接定位，都能通过这个结构减少反复装夹的找正时间，降低多次装夹带来的形位公差累积。

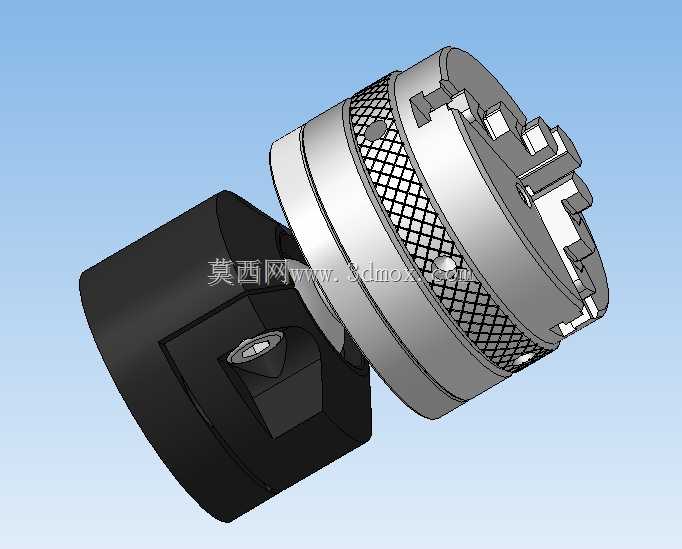

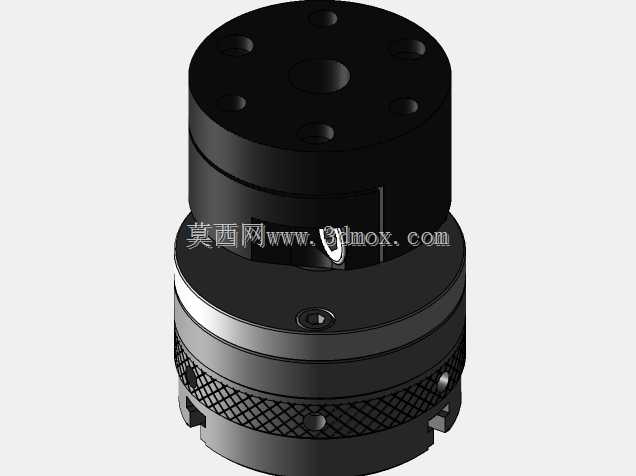

　　从功能特性上拆解，整个组件分为两个核心功能段：一端是标准三爪自定心卡盘结构，卡爪采用常规的阶梯式装夹面，既可以夹持外圆面工件，也可以通过反爪撑持内孔类工件，卡盘外圈设计有滚花纹理，方便手动操作时增大摩擦力，无需额外扳手即可完成小扭矩的装夹锁紧，适合轻载、频繁换件的工装场景；卡盘尾部与球形旋转头刚性连接，球形头嵌入下方的基座锁紧套内，基座的锁紧结构采用侧向顶紧的锁紧螺钉，当需要调整角度时，松开锁紧螺钉即可让球形头带动卡盘在一定锥角范围内任意偏转，偏转到位后拧紧螺钉即可通过球面的抱紧力锁定角度，保证加工过程中不会出现角度偏移。

　　设计思路上，这个结构优先平衡了调整灵活性与装夹刚性的矛盾：球形配合面采用大直径的球面接触，相比小直径球头结构，更大的接触面积能分散锁紧力，在同等锁紧扭矩下提供更高的装夹刚性，避免加工过程中出现振颤；卡盘与球形头的连接采用同轴止口定位，保证卡盘的回转中心与球形头的球心在设计基准上重合，这样在偏转角度时，工件的装夹基准点不会出现偏移，找正一次后调整角度无需重新对刀，这也是这类工装结构设计的核心要点——让旋转中心与装夹基准重合，消除角度调整带来的基准位移。下方的基座采用方块式安装结构，安装面为平整的精加工面，四个角预留了安装沉孔，可以直接通过螺栓固定在机床工作台、检测平台或者变位机的安装面上，安装边界规整，不需要额外的过渡连接板即可适配大多数标准T型槽工作台的安装尺寸。

　　尺寸边界上，卡盘端的最大外径适配65mm规格的三爪卡盘，常规装夹范围覆盖2-20mm直径的小型工件，球形头的偏转角度范围在正负15度以内，足够覆盖绝大多数斜面加工、斜孔加工的角度调整需求，基座的整体外形尺寸控制在紧凑范围内，不会占用过多工作台安装空间，适合在多工位工装板上密集布置。结构细节上，卡盘内部的传动螺纹采用小导程设计，保证装夹时的自锁性能，即使在加工振动环境下也不会出现卡爪松脱的问题；球面配合副之间预留了微小的润滑间隙，可以定期注入润滑脂减少磨损，长期使用也能保持角度调整的顺滑度，不会出现卡滞或者锁紧间隙过大的问题。这类结构相比固定式卡盘座，最大的优势是把角度调整功能集成在卡盘基座上，不需要额外配置角度转台就能完成小角度的加工调整，对于小型加工场景来说，既降低了工装成本，也减少了工装堆叠带来的刚性损失，在轻载精密加工的工装设计中是非常实用的结构形式，建模过程中需要重点保证球面的轮廓度、卡盘安装止口与球心的同轴度、基座安装面与球心的位置度这几个核心形位公差，才能保证实际加工出来的部件达到设计预期的装夹精度与调整顺滑度。
