40mm轮廓线性滑块传动组件结构

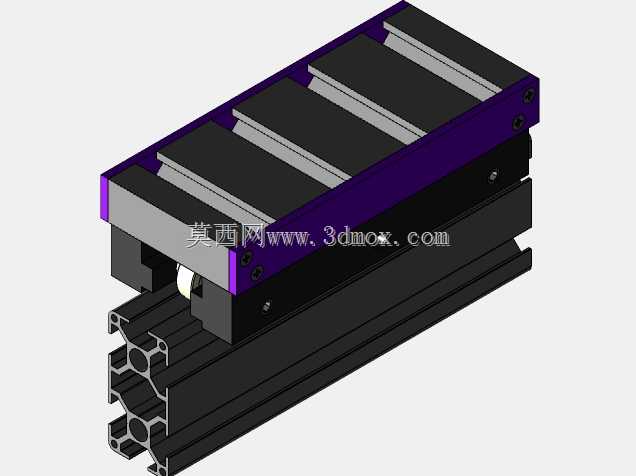

　　这款40mm轮廓规格的线性滑块，是直线导轨副里的核心运动承载部件，日常在各类需要精准直线往复运动的设备里都能见到它的身影，小到桌面级检测工装的位移滑台，大到自动化产线的移栽模组、电子加工设备的进给单元，只要涉及到低摩擦、高刚性的直线导向需求，这类滑块都是优先选型的部件之一。从结构设计来看，这款滑块采用了上下分体式的主体结构，上部的紫色安装基座是用来和外部负载平台连接的承载面，基座上预留的四个沉头安装孔，位置刚好匹配40mm宽度导轨的通用安装孔距，安装时不需要额外做转接板，直接通过内六角螺栓就能把负载锁固在滑块上，沉孔的深度也做了精准控制，螺栓锁入后不会突出基座表面，避免和周边运动部件产生干涉。

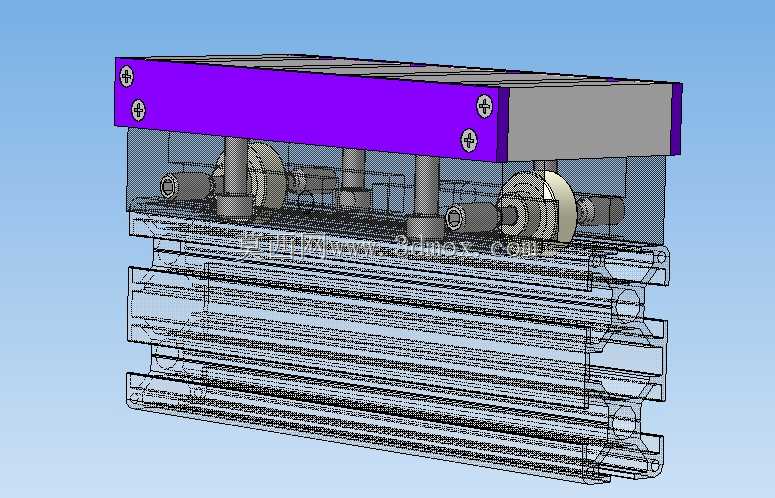

　　滑块内部的滚动体循环结构做了透明化的结构展示，可以清晰看到内部的滚轮组与导轨滚道的配合关系，和传统滚珠型线性滑块不同，这款采用的是多组平行滚轮承载的结构，这种设计的优势在于运行时的阻尼更低，高速往复运动时的噪音更小，同时对安装面的平行度公差容忍度更高，在一些安装基准面加工精度不是极高的简易设备上，也能顺畅运行，不会出现滚珠滑块容易卡滞的问题。滑块的整体宽度控制在40mm，属于紧凑型的线性导向部件，安装时导轨的基准侧边到滑块侧边的距离预留了2mm的调整间隙，方便安装时微调滑块与导轨的平行度，滑块的总高度控制在28mm，对于设备安装空间高度受限的场景非常友好，比如一些桌面型的点胶设备、小型物料移栽机构，

　　不需要预留过大的竖向安装空间就能完成装配。从功能特性上看，这款滑块的额定动载荷可以满足15kg以内的负载水平安装使用，垂直安装时搭配制动组件可以承载5kg以内的负载做上下往复运动，滚轮采用的是耐磨工程塑料搭配金属轴承内芯的结构，长时间运行不会出现金属碎屑剥落的问题，在一些对洁净度有要求的电子组装、检测设备里使用，不会因为部件磨损产生的碎屑污染加工环境。设计时还考虑了日常维护的便利性，滑块两侧预留了润滑脂注入口，不需要拆解滑块就能定期给内部滚轮和接触滚道加注润滑脂，延长部件的使用寿命，注入口的位置做了内凹处理，不会和端部的防尘刮片产生干涉，刮片采用的是带唇边的橡胶结构，运行时可以刮除导轨表面附着的灰尘、细小切屑，

　　避免杂质进入滑块内部磨损滚轮和滚道接触面。在实际选型应用时，这款滑块可以搭配同规格的线性导轨组成不同行程的直线运动单元，单根导轨最长可以拼接至2米的行程，多根滑块并排使用时，可以承载更大幅面的负载平台，比如光伏组件的检测输送滑台、小型CNC设备的XY轴运动平台，都可以采用这款滑块作为导向部件。安装时需要注意，导轨的安装基准面需要做倒角处理，避免导轨端部的毛刺刮伤滑块端部的防尘刮片，滑块的安装螺栓需要采用规定扭矩锁固，避免锁附力过大导致滑块主体变形，影响运行顺畅度。从建模细节来看，这款模型完整还原了滑块内部的滚轮排布、循环路径、安装孔位、防尘结构的所有细节，不管是用来做设备方案的选型展示，还是做运动仿真的干涉检查，都能直接调用，不需要再做额外的结构简化，模型的装配关系完全按照实际产品的装配顺序搭建，可以直观看到每个部件的配合位置，对于刚接触线性传动部件选型的结构工程师来说，也能通过拆解模型快速理解这类滑块的工作原理和结构组成。
