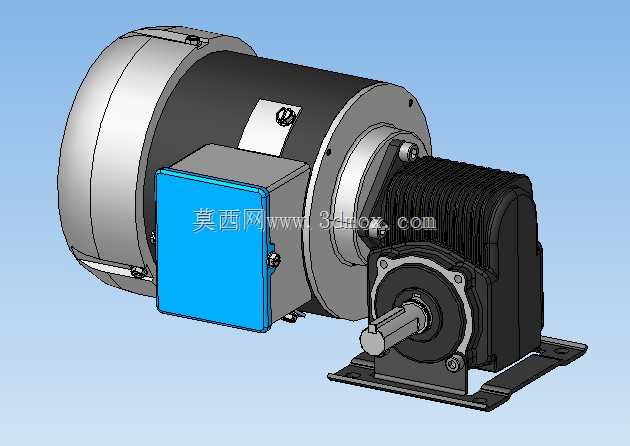

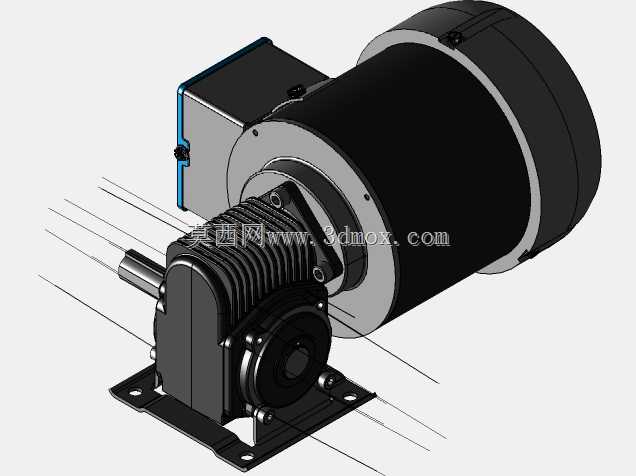

集成交流电机的螺旋蜗轮蜗杆减速传动装置

　　在轻工输送、小型自动化生产线、食品包装设备这类对安装空间有严格限制的传动场景里，动力单元和减速机构的集成化设计一直是结构选型的核心方向，这款集成交流电机的螺旋蜗轮蜗杆传动装置，就是针对这类紧凑安装需求完成的结构设计。从实际应用层面看，这类传动单元常被用在低速大扭矩的输出工位，比如小型皮带线的主动辊驱动、包装机械的送料机构、自动化仓储的小型分拣拨杆驱动，不需要额外搭建电机和减速箱的连接机架，能大幅减少传动链路的装配误差累积。

　　设计思路上，整个结构采用电机与减速腔体直连的布局，取消了传统分体式传动需要的联轴器、连接法兰等过渡零件，电机输出轴直接对接蜗杆输入端，缩短了整个动力单元的轴向尺寸。蜗杆采用螺旋齿形设计，和蜗轮啮合时的重合度比普通圆柱蜗杆更高，传动过程中的冲击载荷更小，运行噪音也能控制在较低区间，适合对运行静谧性有要求的车间室内工位。蜗轮部分采用锡青铜材质的齿圈搭配铸铁轮毂的组合结构，既保证齿面啮合的耐磨性能，又能控制整体零件成本，齿部的啮合间隙控制在0.02-0.05mm区间，既保证正反转切换时没有明显的回程空程，又不会因为间隙过小导致齿面卡滞、运行温升过高。

　　从安装边界来看，整个单元的底部采用一体式冲压成型的安装底座，底座上开有四个长圆形安装孔，孔位的中心距按照通用小型减速电机的安装尺寸规范设计，能直接替换同功率段的其他同类型减速单元，不需要对设备的安装机架做二次改孔加工。输出轴采用单伸位实心轴设计，轴端加工有标准平键键槽，可直接同步带轮、链轮或者联轴器对接负载端，轴伸端的密封采用双唇口橡胶油封，能防止减速腔体内部的润滑脂泄漏，同时阻挡外部的粉尘、水汽进入腔体内部，适配多尘、轻度潮湿的生产车间环境。电机部分的接线盒设置在机体侧上方，接线口采用标准防水格兰头，接线时不需要拆解电机端盖，现场布线的操作空间充足，不会和周边的设备构件产生干涉。

　　功能特性层面，这款传动单元的减速比设置为4，属于小减速比的蜗轮蜗杆传动，输出转速相对较高，适合需要中等输出转速、扭矩放大需求不算极端的工位，蜗轮蜗杆结构本身具备一定的自锁特性，当输出端负载突然过载时，不会出现负载倒拖电机反转的情况，能一定程度上提升设备运行的安全性，不需要额外加装逆止器这类附加零件。整个减速腔体采用压铸铝成型，外壁设计有密集的散热筋，电机运行和齿面啮合产生的热量能通过散热筋快速散发到空气中，连续额定运行时的腔体外壳温度不会超过75摄氏度，能满足长时间连续运行的工况要求。腔体内部采用脂润滑方式，出厂时已经预填充足量的极压锂基脂，日常维护不需要定期更换润滑油，只需要在运行满一定时长后补充润滑脂即可，维护成本远低于油润滑的减速结构。

　　在结构细节处理上，电机和减速腔体的连接止口采用H7/h6的公差配合，保证电机轴和蜗杆轴的同轴度，避免因为同轴度误差导致的轴承受力不均、轴承提前失效的问题。腔体内部的蜗轮和输出轴采用平键过盈配合连接，输出轴的支撑采用一对深沟球轴承，能同时承受径向载荷和轻度的轴向载荷，适配带轮、链轮传动时产生的径向力作用。端盖和腔体的结合面涂覆有密封胶，配合端盖上的O型密封圈，整个腔体的防护等级可以达到IP54，能适应大多数工业生产场景的环境要求。
