集成直流动力的螺旋蜗轮蜗杆减速传动装置

项目分类:减速机 发布时间:2022-07-14 ID:682618

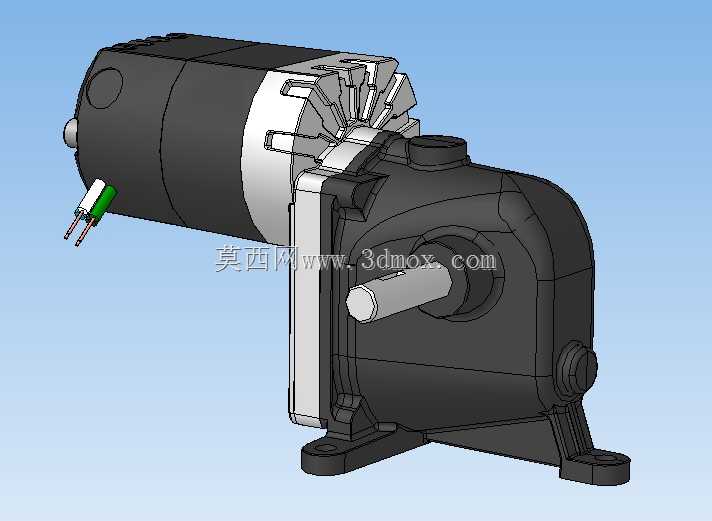

  • 集成直流动力的螺旋蜗轮蜗杆减速传动装置

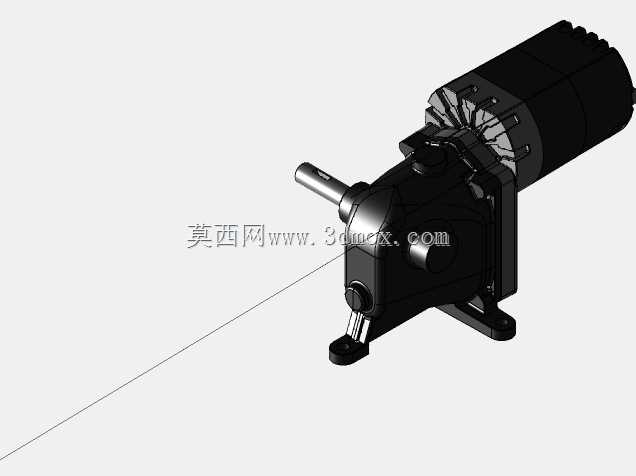

  • 集成直流动力的螺旋蜗轮蜗杆减速传动装置

  在小型自动化执行机构、智能家电传动模块、小型输送线辅助驱动、医疗低速调节装置这类对安装空间有严格限制、同时需要大扭矩低转速输出的场景里,集成动力源的蜗轮蜗杆减速单元一直是选型的高频选项,这套带直流电机的螺旋蜗轮蜗杆变速结构,就是针对这类紧凑安装需求做的一体化设计。从实际使用逻辑来看,这类集成式传动单元不需要额外做电机与减速箱的对接找正,省去了联轴器、连接法兰的额外装配环节,能直接降低整套驱动模块的装配公差累积,对于批量组装的小型设备来说,能有效减少现场调试的工时消耗。

  这套结构的核心传动副采用螺旋齿形的蜗轮蜗杆匹配,相比普通圆柱蜗杆传动,螺旋齿形的啮合接触面积更大,传动过程中的齿面应力分布更均匀,能在同等模数下承受更高的输出扭矩,同时啮合冲击更小,运行噪音比普通直齿蜗杆结构低3到5分贝,适合对运行静谧性有要求的民用、医用设备场景。动力端直接搭载直流有刷电机,出线端做了绝缘端子防护,能直接匹配低压直流供电回路,不需要额外配置电机驱动的转接安装位,电机外壳与减速箱壳体采用止口定位加侧装固定的连接方式,连接刚性足够,能承受电机启停瞬间的冲击载荷,不会出现长期运行后连接位松动偏移的问题。

  从安装边界来看,整套装置采用底部双凸耳安装脚设计,两个安装脚的孔位同轴度在建模阶段就做了公差约束,安装时不需要额外做支撑座的适配加工,直接通过螺栓就能固定在设备的安装基板上,安装脚的高度做了统一设计,能保证输出轴的中心高与配套负载的输入轴中心高匹配,减少轴系对接的偏心问题。输出轴采用单伸位圆柱轴设计,轴端做了平键位预留,能直接同步带轮、齿轮、联轴器等传动连接件,轴伸长度控制在合理范围,不会因为轴伸过长导致轴端挠度超标,也不会因为轴伸过短导致连接件装拆困难。

  设计过程中,首先对传动比做了匹配校核,针对直流电机高转速低扭矩的输出特性,通过蜗轮蜗杆的大减速比换算,把输出转速降到适合低速负载的区间,同时放大输出扭矩,满足低速驱动的负载需求。壳体采用一体化压铸结构的建模思路,轴承安装位、蜗杆支撑位、电机连接止口都在同一个壳体基准上做特征建模,能最大程度保证各轴系的位置度公差,减少装配时的调整环节。注油位、透气位的特征都在壳体上做了预留,后期实际生产时不需要额外做二次加工就能满足润滑维护的需求,齿轮箱内部的储油腔做了导流结构设计,能保证蜗轮蜗杆啮合位在运行时能得到充分的润滑,减少齿面的早期磨损。

  在实际选型适配时,这套结构的横向、纵向、高度方向的尺寸都做了紧凑化处理,电机部分与减速箱部分采用平行偏置的布局,不会出现轴向尺寸过长的问题,能塞进空间狭窄的设备腔体内部,比如自动售货机的货道驱动、智能窗帘的动力模块、小型实验室搅拌装置的动力端,都能直接适配这类集成式减速单元。建模时对所有的装配干涉都做了排查,电机转子与定子的间隙、蜗轮与蜗杆的啮合侧隙、轴承与安装孔的配合公差、输出轴的密封位尺寸都做了对应约束,拿到模型后可以直接根据实际负载需求调整电机功率、蜗轮蜗杆模数、轴径尺寸,不需要从零开始搭建整体结构,能大幅缩短小型驱动模块的开发周期。另外,壳体的加强筋布局也做了针对性设计,在安装脚、输出轴轴承位、电机连接位这些受力集中的区域都加了三角加强筋,能在不增加壳体整体壁厚的前提下提升结构刚性,避免长期负载运行下壳体出现变形,导致轴系偏心、齿面偏磨的问题。
