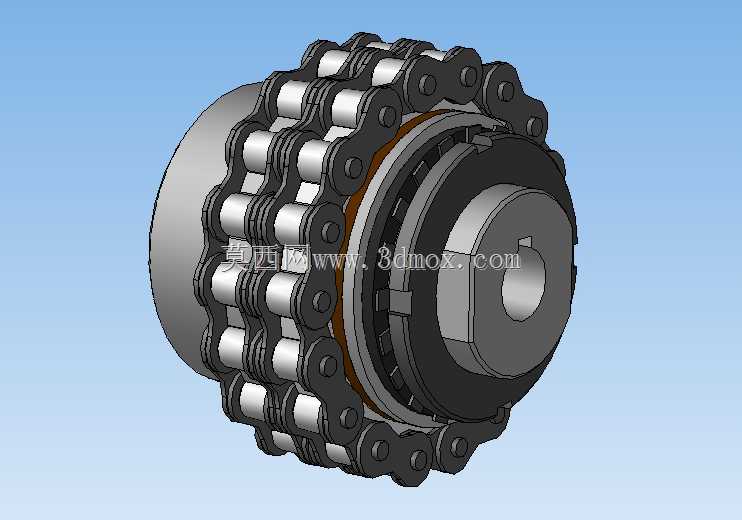

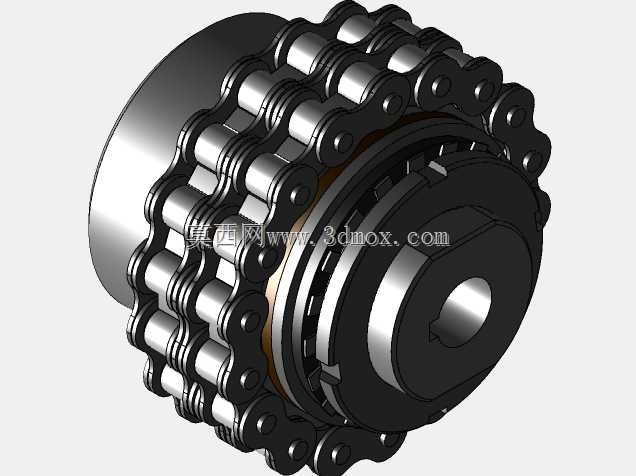

重载传动用高扭矩链条离合结构

　　在矿山输送、重型农机、港口起重这类需要频繁启停、存在冲击载荷的重载传动场景里，普通摩擦片离合器很容易因为过载打滑出现烧片、磨损过快的问题，维护成本居高不下，而这款链条式离合结构，正是针对这类大扭矩、高冲击的工况做的定向设计。从实际使用逻辑来看，它不需要像摩擦离合那样靠压紧力产生摩擦力传递扭矩，而是通过多排重载滚子链条同时啮合两侧带特制齿形的链轮半体，靠链节与齿槽的刚性啮合来传递扭矩，同等外径尺寸下，它能传递的扭矩比同规格摩擦离合器高出40%以上，而且不存在摩擦衰减的问题，只要链节没有出现疲劳裂纹，扭矩传递效率就能长期稳定在98%左右，非常适合用在不允许打滑的重载传动链路里。做结构设计的时候，首先要卡的就是安装边界：

　　整个离合组件的轴向总长度要控制在适配常规重载传动轴的安装距范围内，输入端半体的内孔做标准键槽结构，能直接和驱动电机、柴油机的输出轴配合，输出端半体的连接法兰直接对接从动设备的输入轴端，不需要额外做转接法兰，能直接替换原有同安装尺寸的其他类型离合器，降低设备改造的适配成本。齿形设计上没有用标准链轮的渐开线齿，而是做了带导向倒角的修正齿形，在离合接合的过程中，哪怕两侧半体存在小角度的转速差，齿端的倒角也能把链条顺利导进齿槽里，不会出现打齿、卡滞的问题；多排链条的选用是经过载荷核算的，每一排链节的受力都做了均化设计，两侧半体的齿槽同轴度公差控制在0.02mm以内，避免接合后单排链条受力过载出现提前断裂。日常使用中，

　　离合的动作是靠外部拨叉推动中间的滑套来实现的：滑套带着多排链条沿轴向滑动，当链条同时啮合两侧半体的齿形时，动力就通过链条从输入端传递到输出端；当滑套带动链条退回到输入端半体一侧，只和输入端齿形啮合时，输出端就和动力端完全脱开，从动侧可以自由转动，没有拖滞阻力。和牙嵌式离合器比起来，它的接合允许转速差更高，不需要完全停转就能完成接合操作，对操作的容错率更高；和摩擦离合器比，它没有易损的摩擦片，日常维护只需要定期给链条加注润滑脂，检查链节的磨损伸长量就行，维护周期能拉长到3000工作小时以上，在粉尘大、润滑条件差的野外作业场景里适应性更强。设计的时候还特意做了防脱限位，在滑套的两个极限位置都加了弹簧钢珠定位结构，

　　不会因为设备运行中的振动出现自动脱开、意外接合的问题，运行安全性有足够保障。从安装适配性来说，整个组件的最大外径要匹配常规传动护罩的内部尺寸，不需要重新设计设备外部的防护结构，外露的链节部分预留了润滑脂加注的位置，不用拆开护罩就能完成日常保养操作，非常适合设备升级改造、重载传动系统的选型配套。
