铝型材安装式过程监视器连接固定支架

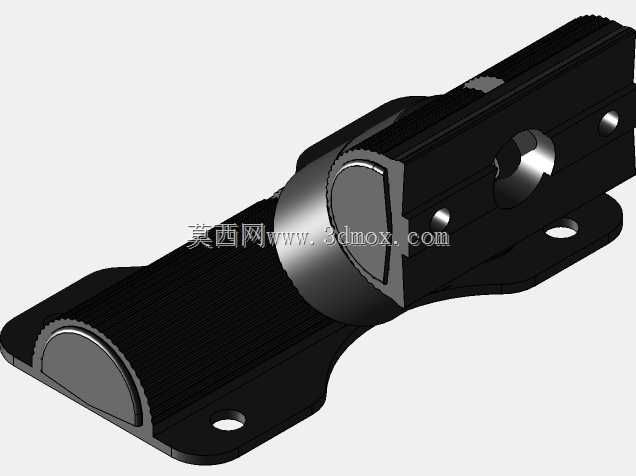

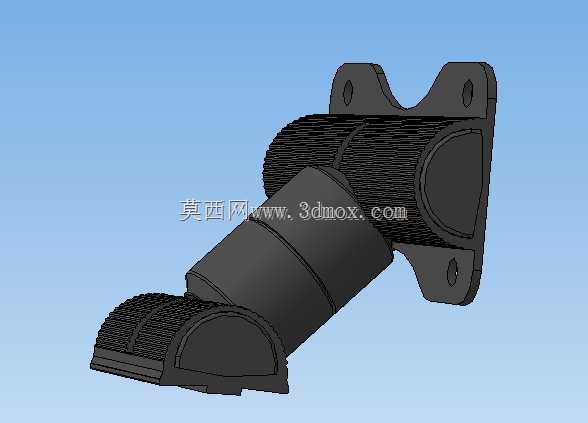

　　在自动化产线的过程监控点位布设场景中，这类支架承担着过程监视器与铝型材机架的连接承载功能，是产线视觉检测、工位状态监控模块的核心安装结构件。不同于普通墙面安装的监视器支架，该结构完全适配工业铝型材的安装逻辑，不需要额外焊接转接板，直接通过法兰端的四个安装孔即可与铝型材端面或型材槽位的预装螺母完成锁紧固定，大幅缩减现场安装的加工工序。从结构设计逻辑来看，支架采用双段式筒状主体搭配端部安装法兰的构型，靠近铝型材侧的法兰做了双耳延伸设计，四个安装孔分别布置在上下两个耳片上，孔位间距严格匹配常用40系列、45系列工业铝型材的端面孔距标准，安装时不需要额外打孔，直接对齐型材预装的T型螺母即可完成固定，适配性覆盖多数轻载产线的铝型材机架规格。

　　筒状主体部分做了变径过渡设计，靠近监视器侧的筒身直径略小于安装侧，两段筒身之间做了15度左右的倾角设计，这个角度是经过现场工位视角测算确定的，安装完成后监视器镜头自然朝向斜下方的工位作业面，不需要额外加装角度调节关节，避免了可调关节长期使用出现的松动移位问题，适合固定点位的持续监控场景。筒身外壁做了细密的周向防滑齿结构，这个结构并非装饰设计，一方面是在安装调试时可以增大手部握持的摩擦力，方便对位锁紧安装螺丝，另一方面当现场需要额外加装束线结构时，防滑齿可以增大扎带与筒壁的摩擦力，避免监视器的供电、信号线缆顺着光滑筒身滑落。靠近监视器的连接端同样做了半包覆式的连接座，座体边缘做了加厚的挡边结构，

　　安装时监视器的连接端可以直接嵌入挡边围成的定位槽内，不需要额外做对位校准，连接螺丝穿过座体上的预留孔即可完成监视器与支架的刚性连接，整个安装过程单人即可完成，不需要辅助定位工装。从安装边界尺寸来看，支架整体轴向长度控制在120mm以内，法兰端最大宽度为85mm，安装后突出铝型材表面的距离不超过130mm，不会占用过多的产线操作空间，也不会与产线上的移动工装、物料托盘产生运动干涉。筒身内部做了中空走线设计，监视器的连接线可以从筒身内部穿过，直接接入铝型材机架内部的布线槽，避免线缆外露在产线环境中被物料剐蹭、被切削液或生产粉尘侵蚀，提升整套监控模块的布线整洁度与线缆使用寿命。结构材质选用常用的工程塑料注塑成型，

　　整体自重控制在200g以内，不会给铝型材机架带来额外的负载压力，同时材料本身具备一定的减震性能，可以过滤产线设备运行产生的高频微振动，避免监视器画面出现抖动模糊的问题，保证过程监控的画面清晰度。在实际选型应用中，这类支架主要适配固定点位的过程监视器安装，比如装配工位的作业流程监控、检测工位的视觉相机辅助监控、设备运行状态的定点监控等场景，不需要频繁调整监控角度的点位使用该支架的综合成本远低于带万向调节的金属支架，同时安装效率提升40%以上。设计阶段也充分考虑了注塑成型的工艺可行性，整个结构没有倒扣、薄厚突变的区域，筒身壁厚均匀控制在3mm，法兰与筒身的连接位置做了圆角过渡，避免注塑过程中出现缩痕、应力集中的问题，批量生产时的成品率可以稳定在98%以上。安装端的耳片位置做了局部加厚处理，厚度达到5mm，保证螺丝锁紧时耳片不会出现开裂变形，连接端的定位槽尺寸公差控制在±0.1mm，与监视器连接端的配合间隙均匀，不会出现安装后松动旷量的问题。
