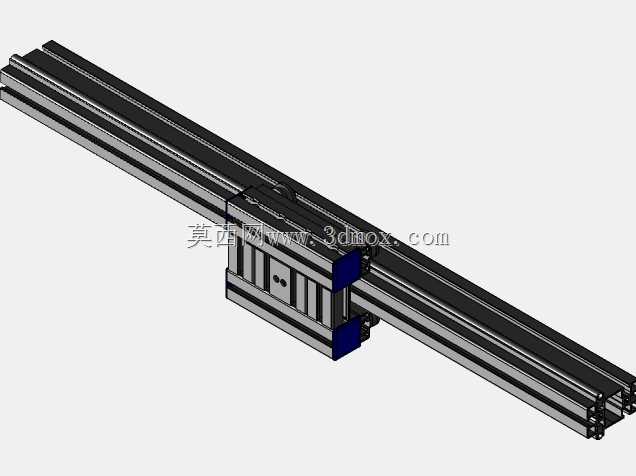

双滑块铝型材直线导向运动机构

　　这套铝型材直线运动机构，是轻量化自动化输送、工位移载场景里非常常用的导向执行单元，区别于重型滚柱直线导轨的高刚性高负载定位，这套结构主打快装、低维护、低成本的中轻载往复运动需求，在3C电子小件分拣、包装线料盒推送、小型检测工位工件移位、工装板水平移载这类场景里适配性极强。整套机构以标准工业铝型材作为承载基座，型材本身自带的T型槽结构省去了额外打孔攻丝的工序，不管是和设备机架的铝型材框架拼接，还是后续加装行程开关、缓冲挡块、拖链支架，都可以直接通过T型螺栓快速锁紧，安装调整的灵活度远高于实心钢质导轨基座。

　　运动部分采用双滑块并列布置的结构，每个滑块和铝型材导轨的配合面都集成了多组偏心滚轮，滚轮直接贴合铝型材的导向基准面滚动，相比传统滚珠导轨的钢球点接触，滚轮的线接触形式抗粉尘能力更强，在有少量切削碎屑、包装浮尘的车间环境里不用频繁做导轨密封保养，日常只需要定期清理滚轮接触面的积尘就能维持顺畅运行。双滑块的布局可以直接在滑块顶面安装执行元件安装板，不管是搭载小型气动夹爪、真空吸盘模组，还是固定检测传感器支架，都能保证运动过程中安装面的姿态稳定，不会出现单滑块悬臂带来的侧翻卡滞问题。

　　设计这套结构的时候，首先要明确铝型材的选型基准，作为导轨使用的铝型材必须选用直线度达标、导向面经过精铣处理的专用导轨型材，不能用普通框架铝型材替代，否则长期运行会因为型材本身的弯曲变形导致滚轮偏磨，运动阻力陡增。滚轮的偏心轴设计是这套机构的调整核心，安装时需要逐个调整滚轮的偏心量，保证四个滚轮和型材导向面的预紧力均匀，既不能间隙过大出现运动窜动，也不能预紧过紧导致滚轮抱死磨损，调整到位后要锁紧偏心轴的锁紧螺母，避免长期往复运动后偏心量移位。

　　从安装边界来看，这套机构的型材基座可以根据实际行程需求裁切长度，单段最长适配行程可以做到6米，更长行程也可以通过型材专用拼接件做对接，拼接时要保证对接处的导向面齐平，避免滑块经过拼接缝时出现卡顿。滑块组件的整体高度较低，顶面安装孔位按照标准工业安装孔距设计，可以直接和市面上主流的小型滑台气缸、电动滑台的安装尺寸兼容，不需要额外做转接板。机构的运行速度可以根据驱动形式调整，采用同步带驱动时最高线速度可以达到1m/s，采用丝杠驱动时可以实现0.02mm级的重复定位精度，满足不同精度等级的工位移载需求。

　　在实际应用中，这套机构经常被用来搭建低成本的两轴移载平台，X轴用长行程铝型材直线机构做水平移载，Z轴用小型气缸或者电动推杆做上下动作，整体成本只有重型线性模组的三分之一，重量也更轻，对于负载在5kg以内的小件移载场景完全够用。另外因为铝型材本身的阳极氧化表面有不错的耐腐蚀能力，这套机构也可以用在一些有轻度潮湿的包装、食品输送工位，不用额外做表面防锈处理。需要注意的是，这套机构不适合大负载、高冲击的冲压上下料场景，滚轮的承载能力有限，过大的径向负载会导致滚轮变形，缩短使用寿命，选型时要根据实际搭载的工件和执行元件重量，预留至少1.5倍的安全系数，同时在行程两端加装聚氨酯缓冲块，避免滑块硬碰撞挡块导致滚轮轴变形。
