工业铝型材可调角度铰接旋转连接支座

　　做非标自动化设备的结构设计时，铝型材框架的角度可调连接一直是容易踩坑的环节，很多新手会直接用角码搭配螺栓硬锁，要么调节角度时需要反复扩孔返工，要么长期受径向载荷后连接位出现松脱偏移，这款铝型材旋转支架就是专门针对这类场景设计的铰接连接构件。

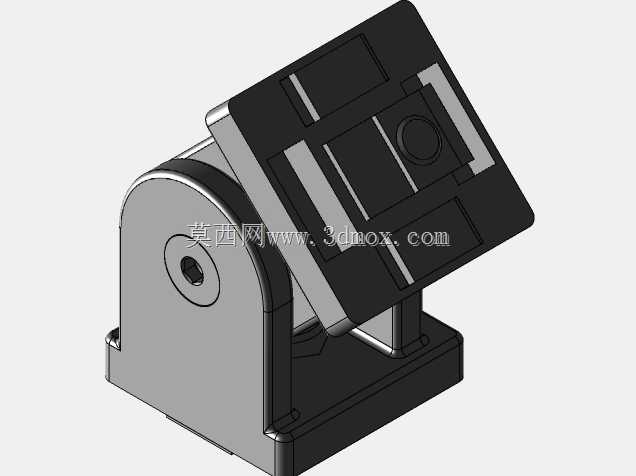

　　从实际应用场景来看，这类旋转支座的覆盖范围非常广，小到生产线旁的工位看板倾斜角度调节、操作面板的俯仰角度固定，大到铝型材搭建的小型工装夹具翻转架、物料导槽的倾角调整、设备防护门的铰接限位，甚至是轻型输送线末端的导流挡板角度调节，都能用到这类构件。不同于市面上常见的薄钣金冲压铰接件，这款支座的主体采用实心块式结构，两个对称布置的铰接耳板厚度充足，中间的旋转配合面做了整圈的贴合设计，不会出现薄件铰接常见的受力后耳板外张、转轴窜动的问题。

　　从功能特性上看，这款支架的两端都预留了标准铝型材的连接槽适配结构，不需要额外加工转接板，就能直接和常用的欧标40系列、60系列铝型材配合安装，端部的快装卡位结构可以直接卡入型材的T型槽内，配合T型螺栓锁紧后，连接位的抗剪切能力远高于常规的角码连接。中间的旋转副采用了大直径的接触面设计，旋转阻尼均匀，锁紧后依靠端面的摩擦力实现角度固定，不会因为设备运行的微振动出现角度滑移，铰接中心预留的内六角锁紧孔，可以直接用标准内六角扳手操作，不需要额外预留大的操作空间，在框架内部的狭窄安装位也能顺利完成锁紧作业。

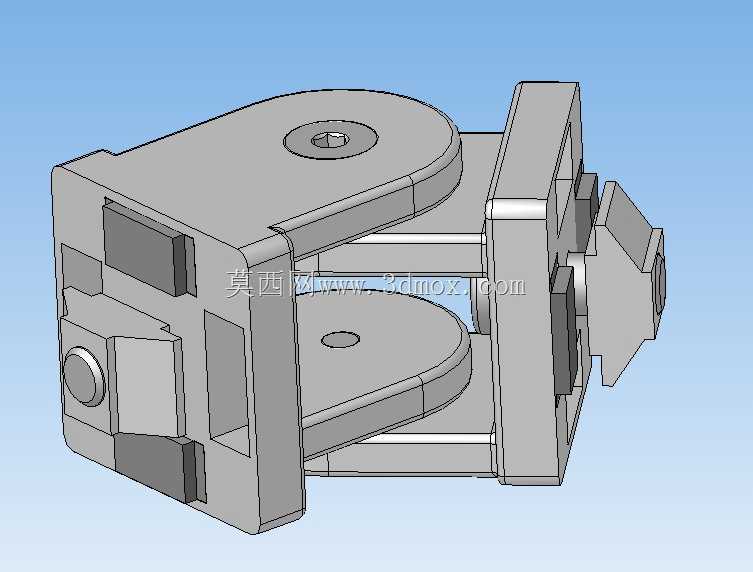

　　设计思路上，这款构件没有采用复杂的多零件拼接结构，除了锁紧螺栓和卡位弹片外，主体的两个旋转座都是一体式铣削成型，减少了多余的装配累积误差，两个旋转座的贴合面做了细微的防滑纹理处理，锁紧后可以提供足够的静摩擦力，承受常规工位附件的载荷完全不会出现打滑。旋转角度的调节范围覆盖0到180度，没有多余的限位凸台干涉，设计人员可以根据实际使用需求调整到任意角度锁紧，不需要针对特定角度做额外的定制加工。

　　关于安装边界和尺寸适配，这款旋转支架的铰接中心到两端型材安装面的距离做了等距设计，在做框架的运动仿真时不需要额外计算偏心距，直接将旋转副设置在构件中心即可，不会出现仿真和实际装配的位置偏差。安装时需要注意，两端连接的铝型材端面不需要做特殊的切角处理，哪怕是0度对接也就是两根型材呈直线状态时，支座的外形也不会和型材表面产生干涉，当调整到90度直角状态时，型材的棱边和支座本体也预留了足够的安全间隙，不会出现硬接触磨损型材表面氧化层的问题。锁紧螺栓的锁紧力矩建议控制在8N·m到12N·m之间，力矩过大会导致旋转座的贴合面出现压痕，后续调节角度时会出现阻尼不均的问题，力矩过小则可能在受冲击载荷时出现角度偏移。

　　在实际选型时，如果是用于承载重量超过5kg的附件比如小型触摸屏、小型工装板，建议在铰接位的上下对称布置两个同型号的旋转支座，避免单侧受力产生弯矩导致连接位变形；如果是用于轻型的看板、导流板类部件，单只支座即可满足承载需求。不同于需要焊接的钢制铰接支座，这款铝材质的旋转支座和工业铝型材的材质膨胀系数一致，在车间温度变化较大的场景下，不会因为不同材质的热胀冷缩量差异导致连接位出现内应力，长期使用也不会出现型材连接位变形的问题。
