铝型材适配型工业生产监视器安装固定支架

　　在离散制造车间的产线工位旁，生产现场的可视化监控、作业指导书投放、设备运行参数实时展示，都需要将工业监视器稳固安装在铝型材搭建的工位机架、设备护网或者流水线旁的型材立柱上，这款适配铝型材安装的监视器支架，正是针对这类场景做的结构设计。不同于普通墙面安装的显示器挂架，它的安装基座完全匹配工业铝型材的槽宽标准，不需要额外在型材上打孔攻丝，直接通过配套的T型螺栓就能完成基座在型材任意位置的固定，适配车间里常用的30系列、40系列欧标铝型材，安装位置可以沿着型材槽道上下滑动调整，不需要拆解整个支架就能完成监视器高度的适配，匹配不同工位操作人员的视线高度，避免长期抬头或者低头看屏幕造成的视觉疲劳。

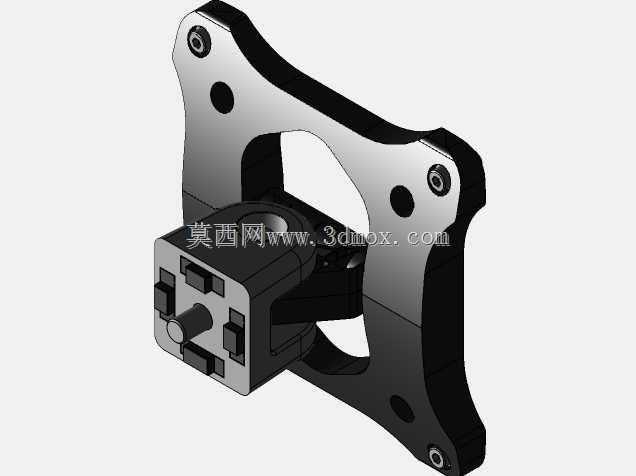

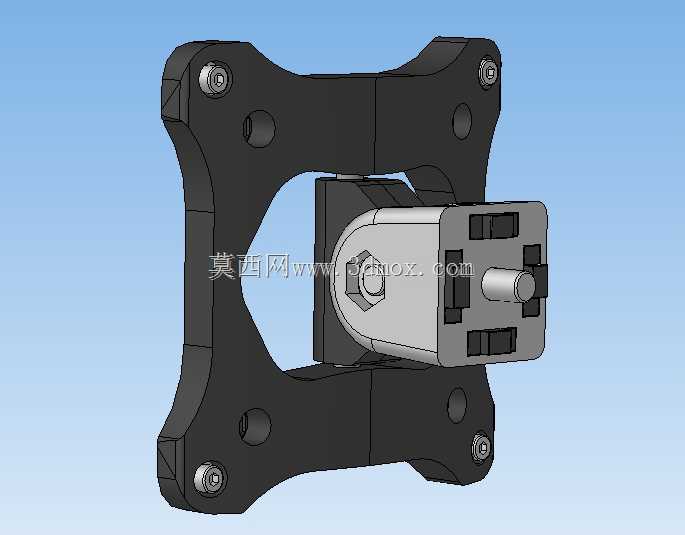

　　从结构组成来看，整个支架分为型材固定基座、角度调节铰接模块、显示器挂装面板三个核心部分。固定基座采用分体式四爪锁紧结构，四个安装爪分别卡在铝型材的相邻两个槽面上，每处锁紧点都用内六角圆柱头螺钉压紧，相比单块平板的安装座，这种四爪结构能抵消监视器挂装后产生的倾覆力矩，哪怕车间里有流水线运行带来的持续微振动，支架也不会出现沿型材下滑、角度偏转的问题，固定基座和型材接触的面做了细微的防滑齿纹，锁紧后齿纹会卡进铝型材表面的氧化层间隙，进一步提升连接的可靠性，不会因为长期振动出现螺钉松动的情况。

　　中间的铰接调节模块采用阻尼转轴结构，不需要额外拧动手轮或者锁紧螺母，就能实现监视器俯仰角度的无级调整，可调角度范围覆盖俯角15度到仰角15度，足够适配不同安装高度下的视线角度调整，转轴内部的阻尼件做了耐老化设计，长期调整也不会出现阻尼失效、屏幕下垂的问题，铰接部分的连接轴采用不锈钢材质，避免车间里的切削液雾气、潮湿空气造成轴件锈蚀，保证角度调节的顺畅度。前端的显示器挂装面板符合常规工业监视器的VESA安装孔位标准，覆盖75mm×75mm、100mm×100mm两种通用安装孔距，四个安装孔都做了沉台设计，挂装螺钉拧入后不会突出面板表面，避免和监视器背部的散热筋、接口产生干涉，面板中间做了方形镂空，一方面可以减轻支架整体重量，另一方面能给监视器背部的接线留出空间，电源线、视频线可以从镂空位置穿过，顺着铝型材的槽道布线，让现场走线更整齐，不会出现线缆悬垂被过往工件、操作人员剐蹭的问题。

　　从安装边界尺寸来看，整个支架固定在铝型材上之后，基座部分突出型材表面的厚度不到40mm，不会过多占用工位旁的操作空间，哪怕是在狭窄的设备操作位旁安装，也不会和操作人员的作业动作产生干涉，挂装面板的尺寸控制在120mm×120mm以内，适配10寸到21.5寸的工业监视器，承重范围覆盖10kg以内的显示设备，完全满足车间现场常用监视器的挂装需求。设计过程中特意做了应力分散处理，四个安装爪和基座主体的连接位置做了圆弧过渡，避免应力集中造成的结构断裂，所有外露的边角都做了C2倒角处理，没有尖锐的毛刺棱角，安装调整过程中不会划伤操作人员的手部。

　　在实际产线应用里，这类支架除了用来挂装生产监视器，也可以用来挂装工位作业指导书电子屏、设备安灯系统的显示终端、小型视觉检测系统的显示屏，因为安装不需要对铝型材做二次加工，不管是新搭建产线的时候同步安装，还是已经投产的产线做后期改造加装，都能快速完成部署，不需要停产钻孔，不会影响现有产线的正常生产节奏。相比采用焊接方式固定的支架，这种装配式的支架可以随时拆卸移位，产线调整布局的时候，只需要松开T型螺栓的锁紧螺母，就能把整个支架连同监视器一起移到新的安装位置，配件可以重复利用，不会产生材料浪费。支架的主体结构采用增强尼龙加玻纤的材质注塑成型，本身重量轻但结构强度足够，同时具备绝缘性能，哪怕监视器出现轻微漏电，也不会通过铝型材机架传导到整个设备机身，提升现场用电的安全性，材质本身耐油污、耐常见车间清洗剂的腐蚀，长期在机加工车间、装配车间的环境里使用，也不会出现表层锈蚀、材质脆化的问题。
