带进料料斗的小型皮带输送设备结构

　　在零散颗粒、小型加工件的短距离转运场景里，这类自带进料料斗的带式输送结构，往往是车间工序衔接、散料归集输送环节里最容易被忽略但又直接影响产线流畅度的单元。不同于长距离跨车间的大型皮带输送机，这类紧凑结构的输送设备，核心是解决小流量散料的定向导料、匀速送料问题，常见于五金冲压件的工序间转序、塑料粒子的定量给料、小型农副加工品的出料归集，甚至是小型机床的切屑输送场景，安装位置往往紧贴加工设备出料口，不需要额外占用过大的车间通道空间。

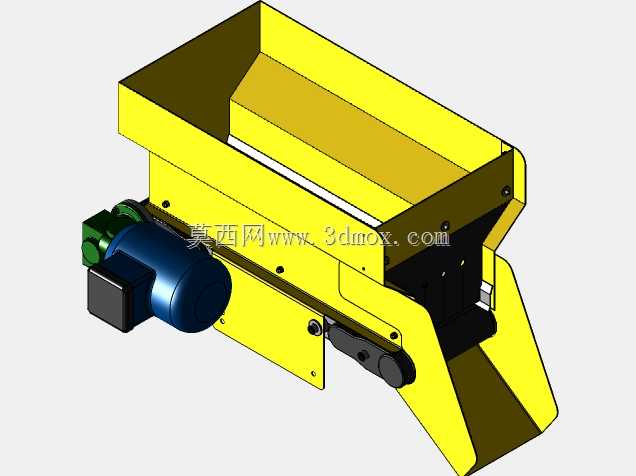

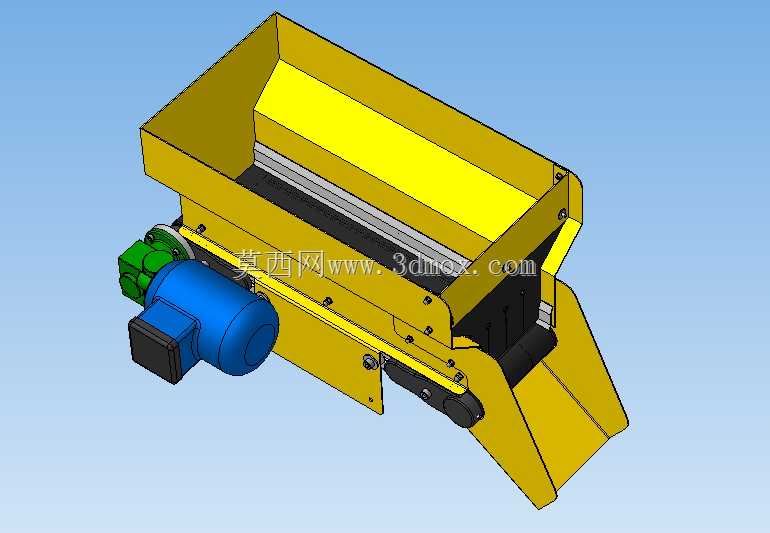

　　从结构设计逻辑来看，进料端的扩口式料斗是整个设备的核心功能部件，料斗采用上宽下窄的斜壁收拢结构，侧壁倾斜角度参考散料的自然安息角设计，避免散料在料斗内部起拱架桥，料斗下沿直接延伸至皮带承载面上方，两侧设置挡边结构，防止物料从皮带侧边撒漏，料斗出口端的导料斜板直接贴合皮带运行方向，让物料落到皮带面时不会产生过大的冲击飞溅，也避免硬质物料直接砸伤皮带表层。驱动端采用侧装式的减速电机直连驱动辊结构，省去了额外的链传动或者带传动张紧结构，整体安装宽度更窄，驱动辊表面做滚花处理，增大和皮带内层的摩擦力，避免重载启动时出现皮带打滑的问题，从动端设置在出料侧，配套螺杆式张紧结构，可在设备运行一段时间皮带出现蠕变伸长后，快速调整张紧行程，不需要拆解设备外护板。

　　设备的整体框架采用折弯钢板拼焊结构，两侧的机架板同时承担皮带托板的安装基准、料斗的固定支撑、护罩的安装面功能，减少了额外的连接型材用量，整体刚性更好，皮带下方全程铺设光滑的高分子托板，替代了传统的托辊组结构，适合小载荷、短行程的输送场景，运行时不会出现托辊转动带来的跳动，输送面更平稳，也避免了细小颗粒卡入托辊缝隙造成的皮带磨损。出料端设置向下倾斜的导料溜槽，溜槽角度同样参考输送物料的摩擦系数设计，保证物料离开皮带后能顺着溜槽顺滑落入下游接料位置，不会在溜槽内积料。

　　从安装边界来看，这类设备的整体长度通常控制在一米以内，宽度根据输送能力从200mm到400mm不等，进料斗的顶部高度通常不超过800mm，方便人工或者上游设备直接倒料，设备底部预留四个安装固定孔，可直接通过膨胀螺栓固定在地面，也可配套可调高度的支脚，适配不同高度的出料口对接需求，驱动电机的接线盒朝向设备外侧，方便现场布线，设备运行时的转动部件全部内置在机架护板内部，外露的旋转部件只有电机输出端的联轴器位置，配套半圆形防护罩，满足车间的安全防护要求。

　　实际选型适配时，需要根据输送物料的单颗重量、磨琢性调整皮带的材质，比如输送尖锐五金件时选用带织物芯层的耐磨橡胶带，输送塑料粒子或者食品类物料时选用PU材质皮带，料斗的内壁也可根据物料特性加装耐磨衬板或者光滑衬板，减少物料挂壁残留。设备的运行速度通常控制在0.1m/s到0.5m/s之间，可通过配套调速器调整输送速度，匹配上游设备的出料节拍，避免出现物料在皮带上堆积或者断料的问题。不同于大型输送设备需要做现场拼接安装，这类集成料斗的小型带式输送机通常是整机装配完成后出厂，现场只需要固定位置、接电即可投入使用，维护时只需要定期检查皮带张紧度、清理料斗和溜槽的残留物料，日常维护工作量极小，非常适合小型加工车间的零散物料输送场景，也可作为自动化产线的进料单元，和振动盘、分拣设备配套使用，完成物料的定向输送供给。
