工业铝型材搭建皮带线支撑机架结构

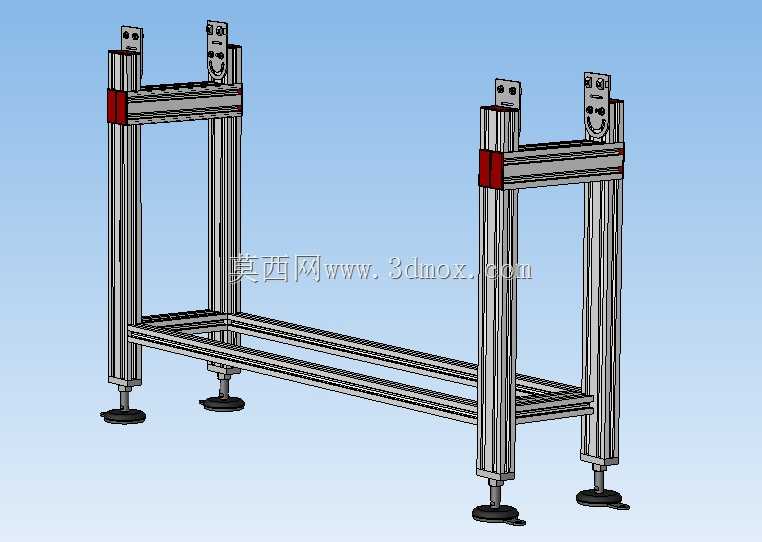

　　这套铝型材支撑框架是轻型皮带输送线的核心承载基体，在3C电子组装、食品包装分拣、小型零部件加工流转等产线场景中应用极广，主要用来承托上方的皮带输送段、驱动辊筒、张紧机构以及输送过程中的载物载荷，替代传统焊接钢机架实现快速组装与灵活调整。整套框架采用欧标标准工业铝型材作为主体搭建材料，四根竖直立柱作为主要承力构件，上下两层水平型材框通过专用角码与螺栓锁紧连接，底部配置可调式防滑脚杯，可在地面不平整的车间环境下调整机架整体水平度，避免输送皮带出现跑偏、蹭边等运行故障。

　　从结构设计逻辑来看，竖直立柱选用的是大截面槽式铝型材，型材自带的T型槽可灵活安装各类附件，顶部预留的安装位用来固定输送线的侧边挡板、驱动电机安装座以及传感器支架，无需额外焊接打孔，调整安装位置时只需松开T型螺栓即可滑动调整，适配不同宽度规格的输送段安装需求。上层水平框的型材截面尺寸略小于立柱，主要用来承托输送线的托板与辊筒组，型材槽内可嵌入导向条，为输送皮带的下层回程段提供滑动支撑，减少皮带运行过程中的下垂抖动。下层水平框距离地面预留了足够的检修空间，可用来放置变频器、接线盒、气动三联件等附属配套元件，同时也能增强框架整体的抗扭刚性，避免长时间承载后出现立柱外扩变形的问题。

　　安装边界方面，这套框架的横向跨度适配常规400-600mm宽度的轻型皮带线，纵向长度可根据实际产线需求通过拼接同规格铝型材进行延长，单段标准长度适配1-3米的输送段，若需要更长的输送线可将多组框架通过连接板拼接使用，拼接处的型材端面需加装定位销保证拼接直线度。竖直立柱的高度可根据产线操作人员的作业高度、上下游设备的对接高度进行裁切调整，常规作业高度下立柱长度在800-1200mm区间，脚杯的可调行程为±30mm，可抵消地面的高度差。框架整体的承载能力根据选用的铝型材截面规格不同有所区别，常规40系列铝型材搭建的框架单段额定承载在50-100kg区间，完全满足轻型物料输送的载荷需求，若需要承载更重的工件可更换为50系列或60系列的重型铝型材，连接角码也对应更换为高强度铸铝角码即可。

　　细节设计上，立柱与水平框连接的位置加装了红色的防撞缓冲块，避免车间内的AGV小车、物料推车经过时磕碰铝型材表面造成凹坑，同时也能起到视觉警示的作用，提醒现场人员注意机架位置。顶部的安装板采用折弯钢板制作，通过T型螺栓固定在立柱顶端的槽内，安装板上预留了腰型孔，可在安装输送段时微调前后左右的位置，降低安装时的对位难度。底部的脚杯采用橡胶底座，与地面接触时可增大摩擦力，避免设备运行过程中出现整体移位，同时橡胶材质也能起到一定的减震作用，减少电机运行时的振动传递到地面产生噪音。

　　在实际产线搭建过程中，这种铝型材框架相比传统焊接方钢机架优势十分明显，首先是组装过程不需要焊接、喷漆等工序，所有部件通过标准螺栓连接即可完成组装，现场搭建周期可缩短70%以上，后期产线调整时也能快速拆解重新组装，材料可重复利用率接近100%。其次铝型材表面经过阳极氧化处理，耐腐蚀、不易积灰，在洁净车间、食品加工车间等对环境要求较高的场景下也能使用，不会像喷漆钢机架那样出现掉漆、生锈的问题。另外型材自带的T型槽可随时加装各类传感器、防护罩、物料导槽等附件，不需要在型材上额外打孔，后期功能扩展十分便捷，非常适合柔性化生产的产线需求。

　　需要注意的是，搭建这类框架时要保证四根立柱的垂直度偏差控制在1mm/m以内，上下两层水平框的平面度偏差不超过2mm，否则会导致上方安装的输送辊筒出现倾斜，进而引发皮带跑偏的问题。锁紧连接螺栓时要采用对角锁紧的顺序，避免型材在锁紧过程中出现应力变形，脚杯调整完成后要将锁紧螺母拧紧，防止设备运行过程中脚杯松动导致机架倾斜。如果输送线需要在倾斜状态下使用，可在立柱与水平框的连接位置加装角度调节件，实现0-15度范围内的倾斜角度调整，满足爬坡输送的安装需求。
