三菱KBW-T系列单极断路器结构设计

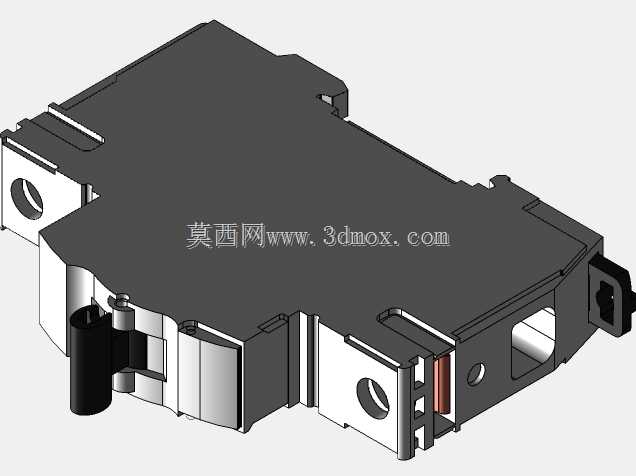

　　这款单极开关本体采用导轨式安装结构设计，是低压终端配电回路里的基础保护元件，日常多用于民用住宅入户配电箱、工业机柜二次回路、小型设备单机供电回路的过载与短路保护场景，也可作为小功率负载的手动分合开关使用，在通讯基站机柜、小型自动化设备控制箱、楼宇照明配电支路里都有极高的应用占比。从结构设计逻辑来看，这款产品优先考虑了终端配电场景的安装兼容性，整体采用窄体式布局，宽度匹配标准DIN导轨安装的单极模数，安装时无需额外打孔，直接卡接在35mm标准电气导轨上即可，上下进出线端预留了标准接线端子空间，适配常规1.5-6平方毫米的铜芯导线压接，端子处设计有防误触挡板，避免接线时误碰内部带电结构。操作手柄突出于本体正面，操作行程清晰，

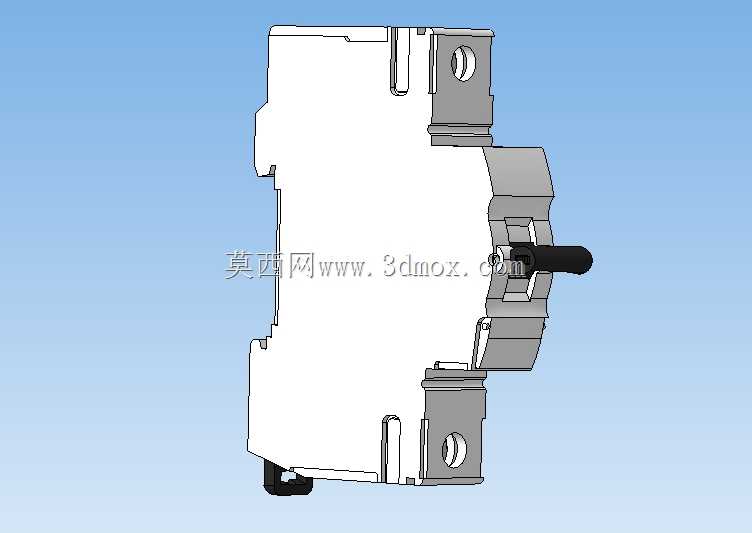

　　分合位置有明确的触感反馈，手柄的操作力经过调校，既不会因为力度过小导致误分合，也不会因为操作阻力过大影响日常运维操作。本体侧面设计有互锁卡槽，多台单极开关并排安装时可以通过拼接附件实现互锁，拓展为双极、三极的多极断路器使用，无需单独开模制作多极本体，大幅降低了生产与备件储备成本。进出线端的安装孔位同轴度公差控制在0.1mm以内，保证接线端子压接时导线不会出现偏斜，长期使用下不会因为导线应力导致端子松动发热。本体外壳采用阻燃热固性塑料材质，外壳的拼接缝隙控制在0.2mm以内，既可以防止外界灰尘进入内部影响脱扣机构动作，也能在内部出现电弧时避免火焰外泄引发周边元件起火。内部的脱扣机构采用模块化设计，电磁脱扣部分对应短路保护，

　　热脱扣部分对应过载保护，两个机构的动作行程互不干扰，在建模过程中需要重点验证脱扣动作时的零件干涉情况，尤其是手柄转动、锁扣脱开、触头快速分断的整个动作链路，要保证每个运动零件的行程都在设计范围内，不会出现卡滞、脱扣不到位的情况。从安装边界来看，这款开关本体的深度适配常规配电箱的内空深度，安装后正面与配电箱面板的间隙不超过2mm，不会出现突出面板或者凹陷过深影响操作的问题，本体上下端预留的接线弯曲空间满足电气安装规范里的导线弯曲半径要求，不会因为空间不足导致导线绝缘层被压破。在实际选型应用中，这类单极开关需要匹配回路的额定电流、分断能力参数，三维建模时还原的结构细节可以直接用于配电箱的布局干涉检查，提前验证柜内走线空间、

　　元件排布间距是否满足电气安全规范，避免实际装配时出现元件装不下、接线空间不足的问题。建模时对触头接触压力弹簧、脱扣锁扣的细节还原，也能帮助结构设计人员理解低压断路器的动作原理，在定制特殊配电元件时参考成熟的结构设计方案，减少试错成本。
