20x20规格十字交叉圆管固定连接支架

　　在工业管路排布、轻型设备机架搭建、户外设施杆件连接的现场作业里，两根正交圆管的可靠固定一直是结构安装里的高频需求，这款适配20mm外径圆管的交叉固定支架，就是针对这类垂直交叉管连接场景开发的标准紧固连接件，能在不破坏管材本体、无需现场焊接的前提下，快速完成两根正交圆管的刚性连接，大幅降低现场安装的作业难度与工时消耗。从实际应用场景来看，这类支架的覆盖范围极广：自动化生产线的轻型物料输送架搭建时，常用20mm外径的圆管做框架杆件，正交位置用该支架固定，不需要提前在管材上打孔攻丝，调整管路位置时只需松开紧固件即可移位，适配生产线迭代时的框架改造成需求；户外安防监控的杆件安装场景里，横臂与竖杆的正交连接也可采用该款支架，

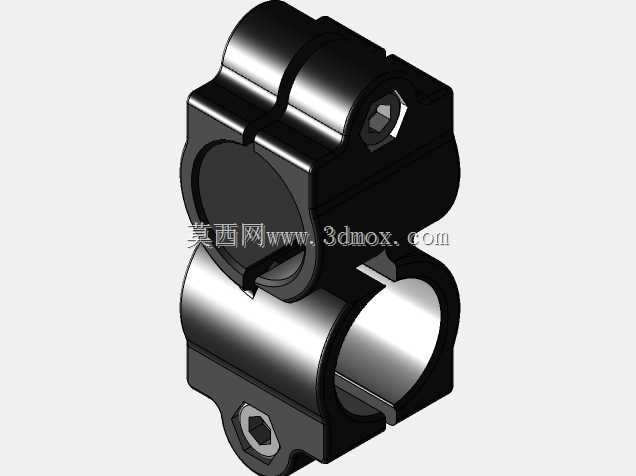

　　分体式的夹装结构能避开杆件上的走线开孔，不会破坏杆件内部的线缆防护层；甚至在民用设施的晾衣架、置物架、小型农机的杆件连接部位，这类夹装式交叉支架也能替代传统的焊接、抱箍拼接方案，连接后的整体结构一致性更好，长期使用也不会出现焊缝锈蚀、抱箍滑移的问题。从功能特性上看，这款支架采用对开式夹装结构，两个互相垂直的夹装孔分别对应两根正交圆管，每个夹装孔都设计了开口收缩缝，当拧紧侧面的内六角紧固螺钉时，夹装孔的开口会随螺钉锁紧产生均匀的弹性形变，对穿入孔内的圆管形成周向均匀的抱紧力，避免单点压紧导致的管材表面压痕、抱紧力不足打滑的问题。和传统的单螺栓抱箍相比，这种一体成型的正交夹装结构能保证两根连接管的垂直公差控制在极小范围内，

　　不会出现安装后两根管角度偏移、不在同一正交平面的问题，对于有位置精度要求的框架结构来说，能省掉大量现场调整角度的作业时间。夹装孔的内径严格匹配20mm外径的标准圆管，适配市面上绝大多数公制系列的薄壁钢管、铝合金圆管、硬质PVC圆管，只要管材外径在公差允许范围内，都能实现可靠抱紧，不需要额外加装衬垫。设计层面上，这款支架的主体采用等强度结构设计，两个夹装筒体的连接部位做了圆弧过渡加强，没有尖锐的应力集中棱角，当支架承受管材传递的径向载荷、扭转载荷时，应力会顺着过渡圆弧均匀分散到整个支架本体，不会在两筒交接位置出现应力断裂的问题。紧固螺钉采用标准内六角圆柱头螺钉，沉头孔的深度刚好容纳螺钉头部，安装后螺钉头部不会突出支架表面，避免安装过程中突出的棱角划伤作业人员，也不会和周边其他零部件产生干涉。支架的夹装孔内壁没有设计额外的防滑齿，是考虑到部分场景下需要调整管材的轴向位置，光滑内壁既能保证足够的抱紧摩擦力，又不会在管材表面压出不可逆的齿痕，对于需要重复拆装调整的框架结构来说友好度更高；如果是需要永久固定、承受大载荷的场景，也可以在夹装孔内壁加装橡胶防滑垫，进一步提升抱紧摩擦力，不需要对支架本体做二次加工。从安装边界与尺寸参数来看，这款支架适配的圆管外径为20mm，夹装孔的有效抱紧长度经过优化，既不会因为长度过大导致支架整体笨重、占用过多安装空间，也不会因为长度过短导致抱紧力不足、管材容易晃动。支架的整体外轮廓尺寸经过紧凑化设计，安装后两个方向的突出量都控制在最小范围，在密集排布的管路框架里，相邻支架之间不会出现干涉，能实现杆件的密排安装。安装作业时不需要特殊的专用工具，只用普通的内六角扳手即可完成锁紧操作，单人就能完成两根正交管的连接固定，不需要额外的辅助人员扶持定位，因为支架本身的两个正交孔已经形成了定位结构，穿入管材后自然保持垂直状态，只需要调整好管材的轴向位置再拧紧螺钉即可。和传统的焊接连接方式相比，这种夹装式支架不需要现场动火作业，在有防火要求的车间、仓储场景里也能安全安装，后期拆解时只需要松开螺钉即可完整拆下支架和管材，所有零部件都能重复利用，不会产生焊接后无法拆解、管材报废的问题。和采用两个独立抱箍拼接的正交固定方式相比，

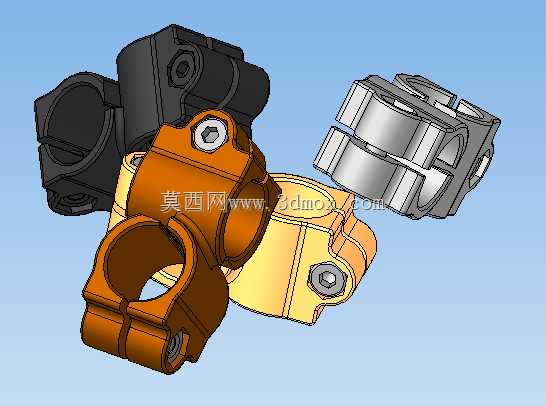

　　这款一体支架的整体刚性更好，两个夹装孔的位置度由模具成型保证，不会出现两个独立抱箍安装后角度错位、连接强度不足的问题，长期承受振动载荷的场景下，也不会出现抱箍相对转动、连接松动的问题。在实际选型使用时，需要注意确认管材的外径公差，如果是外径偏差较大的非标管材，可能会出现抱紧力不足或者无法穿入的问题；如果用于有耐腐蚀要求的场景，可以选择对应表面处理的版本，比如户外使用可以选喷塑或者不锈钢材质的版本，化工环境下可以选防腐涂层的版本，都能在不改变安装尺寸的前提下适配不同的使用环境。这款支架的结构设计没有冗余的零部件，整体结构简单可靠，没有易损件，只要锁紧力矩符合要求，长期使用不需要额外维护，非常适合各类需要快速搭建、灵活调整的杆件框架结构使用。
