带备用插座八通道远程配电交换装置

　　这款八通道远程配电交换装置，核心应用场景集中在工业现场分布式IO控制、自动化产线信号与供电集成、户外设备站点信号接驳这类需要多回路信号集中转接的工况，常见于汽车焊装线工位信号汇总、物流分拣线传感器供电与信号回传、风电塔基底部信号集线这类需要高防护等级、多通道集中接驳的作业场景，替代传统零散接线端子排的布线方式，减少现场接线出错概率，提升后期运维排查效率。

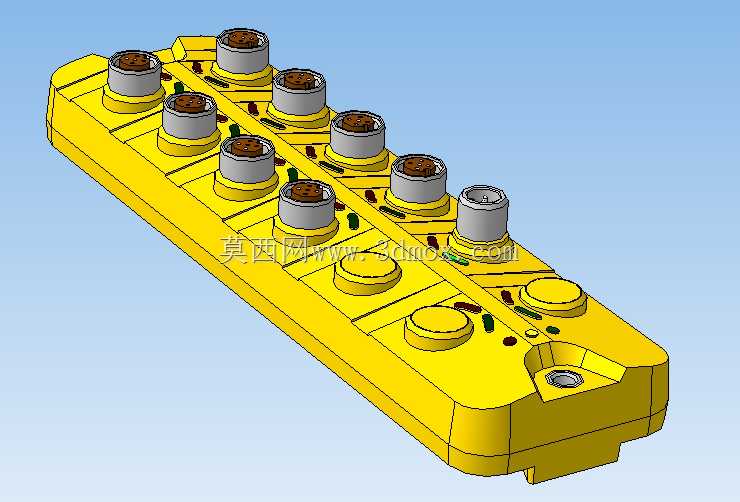

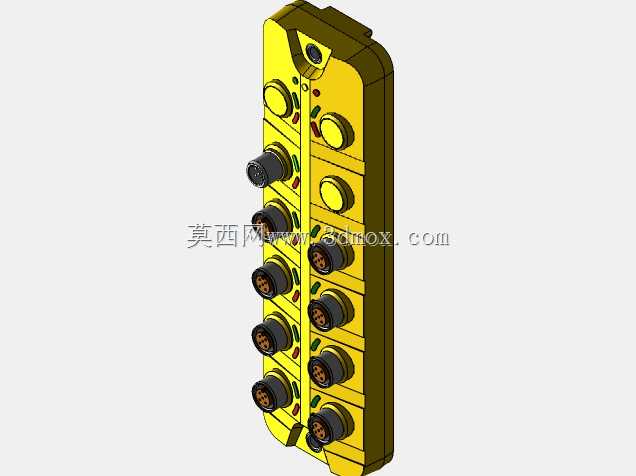

　　从实际用途来看，装置本身集成了8路标准M12规格的接口通道，同时预留1路备用插座，每一路通道可独立承载传感器供电、数字量信号传输、低速总线信号通讯的功能，不需要额外在现场布置分线盒，所有接线直接通过预制线缆插接至对应通道即可，备用通道可在某一工作通道出现接线故障、接口损坏时快速切换，不需要拆解整个装置重新布线，大幅缩短现场故障停机的恢复时间。装置本体采用一体化硬质绝缘壳体设计，壳体边缘做了圆弧过渡处理，避免安装过程中棱角划伤施工人员线缆绝缘层，壳体表面的接口排布采用双列错位布局，相邻接口之间预留了足够的扳手操作空间，现场接线时可以使用标准M12扭矩扳手直接锁紧接头，不会出现相邻接口干涉导致无法拧到位的问题。

　　设计思路上，这款装置优先考虑现场安装的容错性与长期使用的可靠性，壳体底部预留了两个沉头安装孔位，安装孔的中心距按照工业标准集线模块的通用安装尺寸设计，可以直接兼容现有现场的安装支架孔位，不需要重新打孔适配。接口内部的插芯采用镀金接触件，保证在潮湿、轻微粉尘的工业环境下长期使用不会出现接触电阻过大导致的信号衰减问题，壳体内部的电路板做了整体灌封处理，可抵御现场常见的切削液飞溅、灰尘侵入，适配大部分工业现场的复杂工况。壳体上表面每个通道旁都预留了平整的标识位，现场施工时可以直接粘贴通道编号标签，不需要额外制作标识牌，后期运维时可以快速对应通道与现场设备的接线关系。

　　外形尺寸方面，装置整体为长条形扁平结构，长度方向适配标准35mm导轨安装的空间边界，宽度方向控制在单排模块安装的尺寸范围内，不会占用相邻安装位的空间，厚度方向避开了柜内布线的弯折半径要求，线缆插接后不会因为装置厚度过大导致线缆过度弯折损伤线芯。安装边界上，装置四周预留了不小于15mm的散热与操作间隙，安装时不需要额外预留过多的柜内空间，接口朝向采用垂直于安装面的设计，线缆插接后自然向下垂落，不会与柜内其他布线产生交叉干涉。装置端部的接地端子采用标准M4螺丝规格，可直接连接现场接地排，保证设备的电磁屏蔽性能，避免强电回路对通讯信号产生干扰。备用插座的位置设置在通道列的末端，日常使用时配有防尘盖封堵，避免未使用状态下灰尘、水汽进入接口内部，需要启用备用通道时直接掀开防尘盖即可插接线缆，不需要拆解装置壳体。
