机器人系统用带安装支架工业视觉相机

　　在工业机器人集成应用场景里，视觉感知单元的安装可靠性、定位精度直接决定整套系统的作业稳定性，这款适配IFM ELECTRONIC O2M211的带安装支架数码相机，就是针对机器人末端或固定工位视觉检测需求做的结构化设计。从实际落地场景看，这类相机主要承担工件定位、缺陷识别、条码读取、装配对位的功能，常见于汽车零部件焊装线的焊点检测、3C电子装配线的元件对位、物流分拣线的包裹识别工位，相比普通民用相机，它的结构设计完全围绕工业现场的振动、布线、安装适配性做了针对性优化。

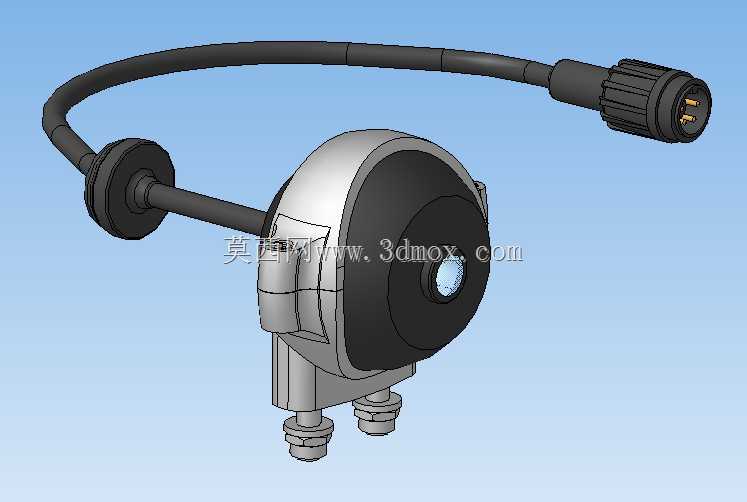

　　先看安装边界部分，这款相机的支架采用双螺栓锁紧结构，安装面预留了两个标准外螺纹固定柱，配套的锁紧螺母可以适配3-8mm厚度的安装板，不管是固定在机器人末端法兰的拓展安装位，还是流水线侧方的铝型材支架上，都能通过调整螺母锁紧位置来微调相机的拍摄角度，安装时不需要额外做转接板，能减少集成时的加工工作量。相机本体和支架之间做了定位止口设计，安装到位后不会因为机器人高速启停的惯性出现角度偏移，重复定位精度可以控制在0.1°以内，满足视觉检测的视场角稳定性要求。

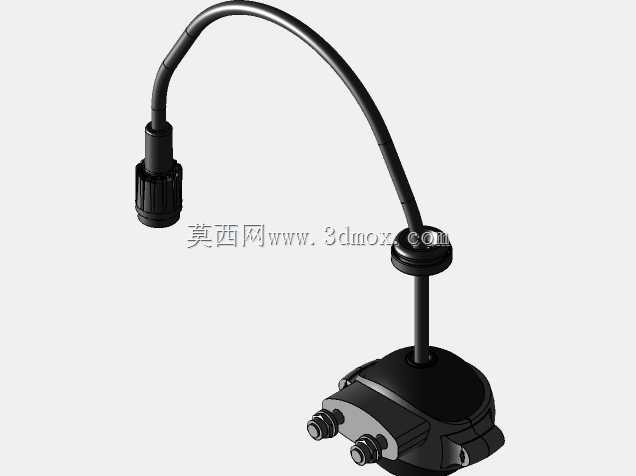

　　从功能特性上看，相机本体采用金属壳体包裹，镜头区域做了凹陷防护设计，避免现场作业时的飞溅物、磕碰直接损伤镜头镜片，出线端采用带锁紧结构的航空插头，配套的线缆做了分段式防折弯处理，靠近相机出线位置的橡胶缓冲块可以吸收机器人运动时的线缆拖拽应力，避免线缆根部反复弯折出现断芯问题，插头本身的卡扣锁紧结构能防止设备运行过程中因为振动出现接插件松脱，导致信号中断的问题。线缆长度预留了足够的机器人运动余量，外层采用耐油耐磨的橡胶护套，能适应车间里的切削液、润滑油飞溅环境，不需要额外套波纹管防护。

　　设计思路上，这款模型完全还原了实物的装配关系，支架和相机本体的连接位置、螺栓的固定点位、接插件的针脚定义位置都做了1:1复刻，结构工程师在做机器人工作站集成时，可以直接把这个模型导入装配体，提前模拟相机的安装位置、视场角覆盖范围，排查相机和周边工装、工件的运动干涉问题，不需要现场反复试装调整。相机的整体外形做了紧凑化处理，本体最大直径不到70mm，加上支架的总高度控制在90mm以内，不会占用过多的安装空间，在狭小的机器人末端工位也能顺利布置。镜头的中心高度和安装面的相对尺寸做了精准还原，做视觉方案标定的时候，可以直接提取模型里的尺寸参数作为初始安装值，减少现场标定的调试时间。

　　实际选型应用的时候，需要注意这款相机的安装支架是和本体配套设计的，不建议随意更换其他支架，否则会破坏原有的定位精度，接插件的出线方向可以根据实际布线需求做小角度调整，但不能超过30°，避免损伤内部接线。在做三维布线的时候，可以顺着线缆的自然弯曲半径走线路径，最小弯曲半径不能小于线缆直径的8倍，保证线缆的使用寿命。如果是安装在机器人第六轴末端，需要把线缆固定在机器人的管线包内，和动力线缆分开布置，避免信号干扰。
