带制动功能的三菱交流伺服电机结构

　　在自动化产线的定位传动、数控机床的进给轴驱动、工业机器人关节动力输出这类需要精准位置控制同时具备断电锁止需求的场景中，带制动器的交流伺服电机是核心执行部件，这款HF-KN43B_B型号的伺服结构，正是针对垂直轴、倾斜负载这类断电后存在滑移风险的工况做的集成化设计。从结构设计逻辑来看，这款电机将制动模块集成在电机非输出端的尾侧，没有额外增加过多的轴向安装长度，制动器采用失电制动的结构逻辑，也就是设备正常通电运行时，制动线圈得电吸合摩擦片，解除转轴的锁止状态，电机可正常输出扭矩完成位置、速度控制；当设备断电或者触发急停信号时，制动线圈失电，内置的弹簧结构会推动摩擦片压紧制动盘，通过摩擦力锁止电机输出轴，避免垂直安装的负载因为重力下滑，引发工位偏移、工件坠落甚至设备碰撞的安全问题。

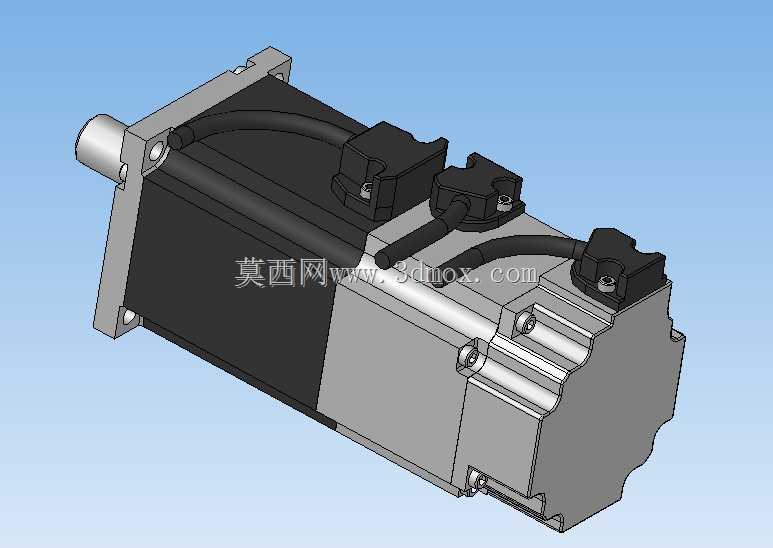

　　从安装边界来看，这款电机采用方形法兰安装结构，法兰端的定位止口、安装孔位完全匹配同功率段常规伺服的安装尺寸，不需要对原有设备的安装基座做额外改造就能直接替换，输出轴为标准圆柱轴带键槽结构，可通过联轴器直接连接滚珠丝杠、同步带轮或者行星减速机，适配不同传动比的负载需求。电机本体的接线模块分为三个独立的接插件区域，分别对应动力供电、编码器信号反馈、制动器供电，三个接插件采用侧向出线的布局，接插件本身带防松卡扣结构，避免设备运行过程中因为振动导致接线松脱，同时侧向出线的设计也能压缩电机轴向的安装空间，在一些安装腔深度有限的设备结构里更易布置。

　　从功能特性上看，集成的制动器制动扭矩匹配电机的额定输出扭矩，锁止状态下可以承受额定负载下的静止力矩，不会出现溜轴问题，编码器采用高分辨率的位置检测元件，能够实现低速下的平稳运行和高精度的位置定位，满足精密装配、精密加工场景下的重复定位精度要求。电机本体的外壳采用散热筋结构设计，外壳材质为压铸铝合金，既保证了结构强度，又能通过外壳的散热面积快速导出电机运行时产生的热量，在额定转速下持续运行也不会出现过热退磁的问题。

　　在实际选型适配过程中，结构设计人员需要重点关注几个安装边界参数：首先是电机的轴向总长度，因为集成了制动器，相比同功率不带制动的电机轴向长度会有增加，在设计设备安装腔的时候需要预留足够的轴向空间，避免出现安装干涉；其次是制动器的供电回路需要单独走线，和动力回路、编码器回路做好屏蔽隔离，避免信号干扰导致编码器反馈异常或者制动器误动作；另外输出轴的径向负载、轴向负载允许值需要和实际传动结构的受力匹配，比如通过同步轮传动的时候，不能让皮带张紧力超过电机轴的允许径向负载，否则会加速轴承磨损，缩短电机使用寿命。

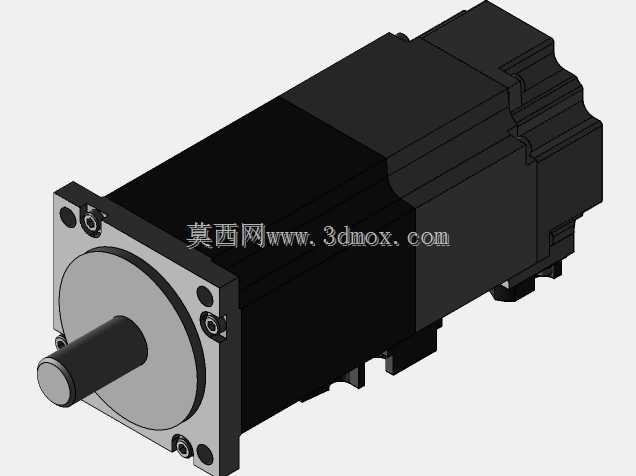

　　这款电机的三维结构完整还原了内部的定子、转子、制动摩擦片、弹簧、线圈以及外部的安装法兰、接插件、输出轴的所有细节，在做设备整体装配校核的时候，可以直接导入装配体，检查安装孔位的对位情况、接插件的出线空间是否和周边结构件存在干涉，也可以模拟电机在不同安装角度下的布线走向，提前规避生产装配时才发现的结构冲突问题，减少实物打样阶段的修改次数。对于做非标自动化设备设计的工程师来说，这类集成制动的伺服电机三维模型，能够直接用于设备的传动方案布局，不需要自己从零开始测绘建模，大幅缩短结构设计的周期，同时模型的尺寸精度和实物完全一致，保证后续加工出来的安装基座、连接结构能够和实物电机完美适配，避免因为建模尺寸偏差导致的装配问题。
