高精度一体化伺服驱动电机结构设计

　　在自动化产线的定位工位、数控机床的进给轴、工业机器人的关节驱动场景里，伺服电机是决定整套设备运动精度与响应速度的核心执行部件，这款一体化结构的伺服电机，将驱动控制模块与电机本体做了集成式设计，省去了传统分体式伺服需要单独排布驱动器、布设长距离动力与编码线缆的麻烦，能大幅缩减设备电控柜的占用空间，也能降低现场布线的出错概率，尤其适合安装空间紧凑、对设备集成度要求高的专机设备使用。从结构设计逻辑来看，这款电机采用了方形定子机座的结构形式，相比圆形机座，方形安装面在设备安装时的防转性能更好，四个角的安装孔可以直接通过螺栓固定在设备的安装法兰面上，不需要额外加装防转定位销就能满足大扭矩输出时的抗扭转需求，机座表面做了平整的散热筋结构，

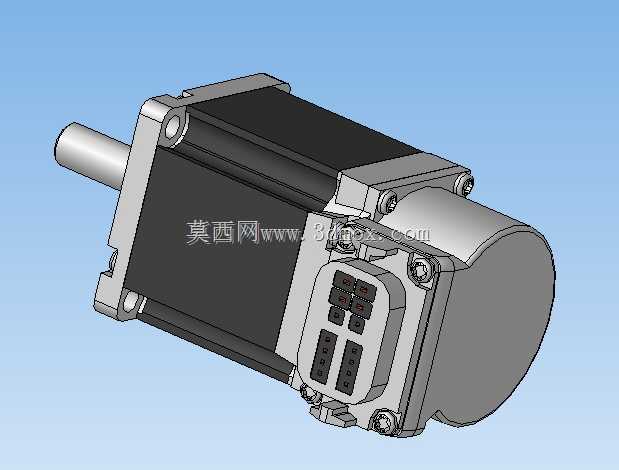

　　没有冗余的凸起造型，既可以通过自然对流满足额定工况下的散热需求，也能适配加装风冷散热罩的高负载连续运行场景。输出轴采用标准的圆柱轴伸带键槽结构，能适配同步带轮、联轴器、行星减速机等多种常用传动连接件，轴伸的长度与直径公差按照通用伺服的安装尺寸规范设计，选型替换时不需要重新加工连接端的零件，能直接替换同功率等级的传统分体式伺服产品。尾部集成的驱动模块采用了分层排布的结构，功率板与控制板做了物理隔离，强电接线端子与弱电信号端子分设在不同的接口区域，现场接线时可以避免动力线对编码器反馈信号的电磁干扰，接口的排布方向做了侧向设计，电机安装完成后不需要额外预留尾部的接线操作空间，线缆可以从侧面直接引出，适配设备内部狭小的走线空间。

　　从安装边界来看，这款电机的法兰安装面定位止口采用了标准的伺服电机止口尺寸，安装孔的孔距与同机座号的常规伺服完全通用，机身长度比同功率的分体式伺服加独立驱动器的总安装长度缩短近三分之一，在做设备结构布局时，可以给传动端预留更多的设计空间，不需要为了容纳驱动器额外扩大电控仓的体积。在实际功能表现上，集成式的结构设计让编码器反馈信号的传输路径更短，信号受干扰的概率更低，位置控制的响应速度比传统分体式结构更快，在高速往复运动的点位定位场景里，能有效缩短定位整定时间，提升设备的整体运行节拍。电机本体的转子采用了高磁能积的永磁体结构，低速运行时的扭矩波动更小，在低速进给的加工场景里，能避免爬行现象，保证加工表面的平整度。

　　设计过程中针对安装兼容性做了充分考量，除了标准的法兰安装形式，也可以通过转接法兰适配不同的安装面，输出轴可以根据使用需求加装不同规格的密封件，满足有切削液、粉尘的加工车间使用场景，驱动模块的散热面与电机机座做了导热连接，电机运行时产生的热量可以通过机座整体散出，避免驱动模块局部温度过高影响长期运行的稳定性。在做三维结构建模时，所有的安装孔位、止口尺寸、轴伸公差都按照实际加工的尺寸精度做了还原，接口的位置、接线端子的排布都和实物完全一致，结构工程师在做设备整体布局时，可以直接调用这个模型做干涉检查，不需要反复测量实物尺寸调整安装位置，能有效缩短设备设计阶段的选型验证周期，也能提前预判布线、安装操作时可能出现的空间干涉问题，避免实际装配阶段出现零件干涉需要重新加工安装板的问题。
