40毫米行程施耐德电气线性伺服传动模组

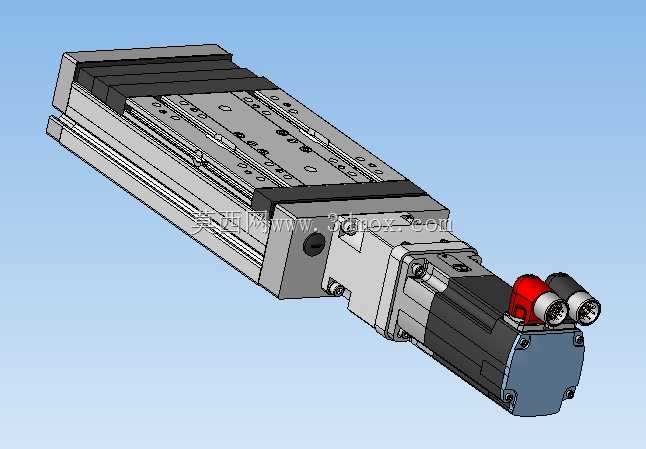

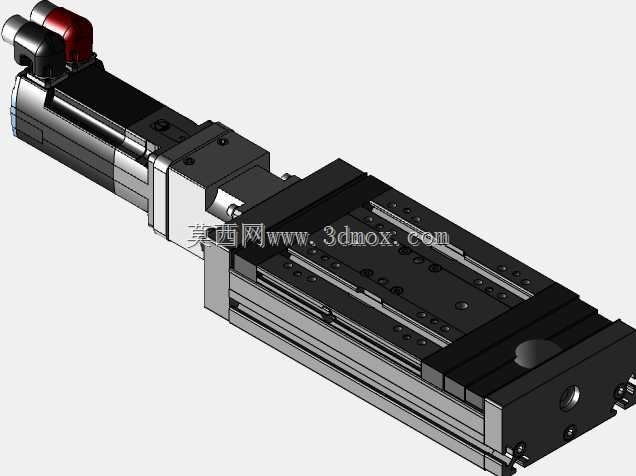

　　这款线性伺服传动模组，核心适配短行程高精度直线往复驱动场景，常见于3C电子小件精密装配工位、实验室微量取样进给机构、小型光学检测设备对焦调整单元这类对位移精度、响应速度有严苛要求的工况中，区别于长行程重载直线模组，它的40毫米额定行程刚好覆盖小范围高频往复的作业需求，不会因为冗余行程造成设备安装空间浪费，也能避免长行程丝杆在短距离高频动作下出现的惯量不匹配问题。从结构设计逻辑来看，模组本体采用集成式铝型材基座作为承载主体，基座内部集成了滚柱丝杆传动副与线性导轨导向结构，驱动端直接对接伺服电机，省去了额外的联轴器转接结构，电机输出轴与丝杆通过抱紧式直连结构传递扭矩，这种设计一方面压缩了模组整体的轴向安装尺寸，

　　另一方面消除了联轴器传动带来的背隙误差，能实现微米级的重复定位精度。导向部分采用双列微型滚珠导轨，滑块与滑台刚性连接，可承受一定的径向负载与倾覆力矩，适配工装夹具、检测探头、点胶阀这类小型末端执行器的安装需求，滑台表面预留了标准化的螺纹安装孔位，孔位间距遵循通用工业安装规范，不需要额外加工转接板就能直接固定常规末端作业部件。电机部分采用施耐德配套的低惯量交流伺服电机，电机尾部集成了高分辨率编码器与动力、信号集成式连接器，连接器采用侧出式布局，避免了轴向出线带来的安装干涉问题，电机与模组本体的连接法兰经过精准止口定位，装配时不需要反复调整同轴度，能有效降低现场安装调试的难度。从安装边界来看，模组整体截面尺寸紧凑，

　　宽度方向控制在常规小型自动化设备的安装预留尺寸范围内，底部基座预留了沉头安装孔，支持水平正装、侧装以及垂直倒装多种安装方式，垂直安装时因为丝杆自带自锁特性，搭配伺服电机的抱闸选项，可在断电状态下保持滑台位置不滑落，适配垂直方向的小件抬升、压合作业需求。在实际工况运行中，这款模组的最高往复速度可匹配小型自动化设备的节拍要求，加速度响应快，能在毫秒级时间内完成启停动作，不会因为传动滞后导致工位节拍超时，丝杆部分采用预压设计，消除了轴向传动间隙，在频繁正反转的作业场景下不会出现空程误差，适合需要频繁换向的检测、装配工序。设计过程中充分考虑了日常维护的便利性，模组侧面预留了润滑脂注油口，不需要拆解模组就能定期对丝杆与导轨进行润滑保养，

　　导轨与丝杆的密封端盖采用耐磨橡胶材质，能阻挡车间环境中的粉尘、细小碎屑进入传动腔，延长模组在普通工业车间环境下的使用寿命，不需要额外加装防尘罩就能满足大部分非洁净工况的使用要求。滑台的行程两端内置了橡胶缓冲限位块，搭配电气限位开关安装位，可在软件限位失效的情况下提供硬限位保护，避免滑台超行程撞击端盖造成结构损坏，限位开关的安装槽采用标准化T型槽设计，可根据实际作业需求灵活调整限位位置，适配不同行程区间的作业需求。
