施耐德125mm振幅齿带驱动振荡器结构

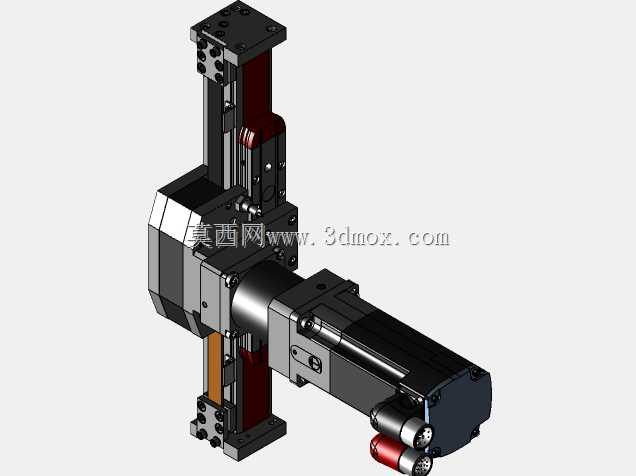

　　这款齿带驱动的振荡执行机构，核心适配需要高频次直线往复动作的工业产线工位，常见应用场景覆盖3C电子零部件的精准摆盘移送、包装线的物料等距分拨、印刷设备的匀墨往复驱动、光伏组件加工中的硅片对位微调工位，相比传统曲柄滑块振荡结构，齿带传动的回程间隙更小，长时间运行的行程精度保持性更优，不会出现连杆结构磨损后行程偏移的问题。从结构设计逻辑来看，整套机构采用双平行直线导轨作为承载导向基准，驱动端集成伺服电机与减速单元，动力输出端通过同步带轮将旋转运动转化为滑座的直线往复动作，最大振荡行程设置为125mm，这个行程参数是经过多场景适配验证的通用值，既可以覆盖绝大多数轻工产线的往复动作需求，又不会因为行程过长导致齿带悬垂量过大影响传动刚性。

　　安装边界方面，整套机构的主体安装面为导轨底部的基准平面，预留的安装孔位采用等距排布设计，可直接适配标准铝型材机架的安装槽位，不需要额外加工过渡连接板；驱动端的电机出线方向预留了侧装与正装两种走线空间，现场布线时可以根据电控柜的排布方向灵活调整，不会出现线缆与周边运动部件干涉的问题。功能特性上，齿带传动结构本身具备一定的缓冲吸震能力，在高速往复动作时不会像丝杠传动那样容易出现卡顿发热的问题，适合120次/分钟以内的中高频往复工况；滑座部分预留了多组螺纹安装孔，可直接搭载吸盘、夹爪、拨叉等不同的执行末端，不需要对滑座本体进行二次加工。设计过程中特意将齿带的张紧结构设置在驱动端侧方，现场维护时不需要拆解导轨与滑座，

　　仅通过侧方的张紧螺栓即可调整齿带预紧力，日常维护的操作门槛很低；两端的极限位置内置了缓冲阻尼块，当程序出现异常跑位时，硬接触的冲击力会被阻尼块吸收，不会撞坏导轨端面或者驱动端的带轮结构。导向部分采用的是双导轨四滑块的承载布局，相比单导轨双滑块的结构，抗偏载能力提升40%以上，即使滑座上搭载的末端执行器存在一定的偏心重量，也不会出现导轨卡滞或者磨损不均的问题；齿带的选型采用的是钢丝芯同步带，拉伸变形量极小，满行程往复运行的定位精度可以控制在±0.2mm以内，完全满足绝大多数轻工制造工位的精度要求。在实际选型适配时，需要注意现场的工况环境，如果是多粉尘的作业场景，可以额外在导轨外侧加装防尘折布，避免碎屑进入导轨滑块内部影响使用寿命；如果是洁净车间使用，原厂的导轨润滑脂已经满足洁净度要求，不需要额外更换润滑介质。整套机构的动力接口采用标准的伺服电机法兰，可根据现场的扭矩需求匹配不同功率的伺服单元，不需要对连接法兰进行二次修改，通用适配性较强。
