带DIN导轨安装的电动执行器控制操作盒

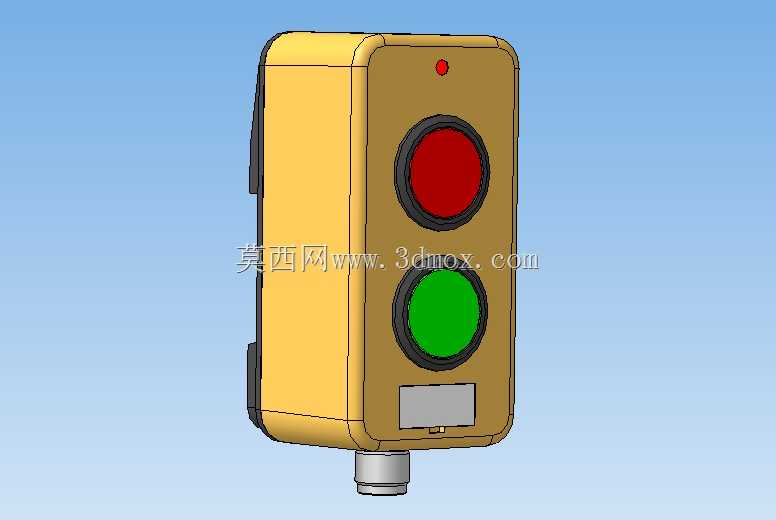

　　在工业自动化产线的气动、电动执行机构配套场景里，这类控制操作盒是现场端最常见的人机交互节点，区别于柜内安装的控制模块，它直接部署在执行器就近的设备侧、工位旁，省去操作人员往返中控柜操作的动线浪费，尤其适合阀门组、小型直线执行机构、流水线挡停机构这类需要现场手动干预的点位。从实际使用逻辑看，盒体上的红绿按钮分别对应执行器的两个动作位——常规配置下红色对应停止、复位或者关断位，绿色对应启动、触发或者开通位，顶部的红色指示灯直接关联执行器的到位反馈或者故障状态，操作人员站在工位旁扫一眼就能确认当前执行机构的工作状态，不用凑近设备本体查看机械位置标记，在嘈杂、设备排布密集的车间里能大幅降低误操作概率。

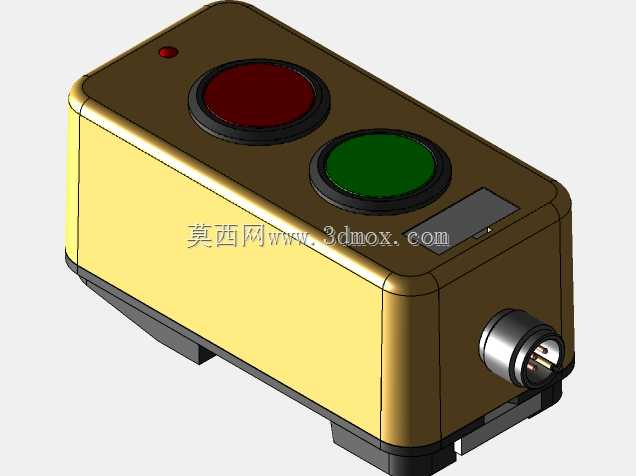

　　设计层面首先考虑的是现场安装的兼容性，底部预留的DIN导轨卡扣结构，能直接卡装在工业现场通用的35mm标准电气导轨上，不用额外打孔做安装支架，不管是拼在现有电气箱的导轨空余位，还是单独装在小型现场接线盒旁都能适配，安装边界上，盒体整体做了圆角过渡处理，没有突出的尖锐棱角，在人员走动频繁的工位旁不会剐蹭工装或者操作人员衣物，接线端从底部出线，配合防水格兰头能适配常规的工业线缆进线，避免车间里的切削液、粉尘顺着接线缝隙进入盒体内部。

　　结构建模的时候，盒体的壁厚按照常规工业塑料壳体的2.5mm壁厚做均匀抽壳，按钮安装位预留了标准22mm按钮的安装沉台，指示灯位做了透光罩的安装卡槽，正面下方的空白区域是留给用户粘贴功能标识位的，比如标注对应阀门编号、执行器动作方向，不用后期额外在盒体上做丝印或者贴标破坏壳体防护层。盒体侧面的卡扣结构是和底盖配合的装配位，建模时做了0.2mm的装配间隙，实际生产时不管是用ABS注塑还是钣金折弯做壳体，都能顺利扣合不会出现装配干涉。

　　从现场适配的角度，这类控制盒的外形尺寸控制在单手可握持的范围，安装时不需要预留太大的操作空间，导轨安装的结构也支持后期快速调整位置，要是产线改造调整执行器点位，只要松开导轨卡扣就能挪位置，不用重新钻孔攻丝，比固定式安装的操作面板适配性强很多。内部的安装筋位是预留来装小型接线端子排的，现场接线时可以直接把执行器的控制线、信号线接在盒内端子上，不用额外对接线做外漏处理，既规整也能避免现场拉扯导致接线松脱。

　　实际选型搭配的时候，这类控制盒不需要额外配套复杂的控制模块，直接通过硬接线对接执行器的控制回路就能用，不管是搭配24V直流的小型电动推杆，还是搭配220V的风阀执行器，只要匹配按钮和指示灯的电压等级就能直接适配，在小型单机设备、老设备改造项目里用得尤其多，不用重新设计整个电气柜的操作面板，单独加这么一个控制盒就能补全现场操作的功能，改造成本低，安装周期短。建模过程中所有的安装孔位、卡扣位置都按照实际工业件的通用尺寸做匹配，导出的模型可以直接用来做设备布局的干涉检查，确认安装位置和周边工装、管线的安全距离，避免现场安装时才发现和周边部件碰撞的问题。
