三菱BHV T10单极小型断路器结构设计

　　这款单极保护开关主要面向低压终端配电场景设计，常见于民用住宅入户配电箱、工业机柜二次回路、小型设备单机供电支路等位置，承担线路过载、短路故障时的快速分断功能，避免故障电流烧毁后端用电设备，同时防止故障范围扩大影响整条配电回路的正常供电。从实际工程选型角度看，这类1P规格的单极开关仅对相线进行分断控制，宽度统一采用标准模数化尺寸，可直接卡装在TH35-7.5型标准DIN导轨上，单台占用1个模数位宽度，适配市面上绝大多数标准配电箱的安装空间，无需额外定制安装支架，现场装配时只需将导轨卡脚对准导轨按压即可完成固定，拆卸时用一字螺丝刀撬动下方卡脚解锁即可取下，运维更换效率较高。

　　从结构设计逻辑来看，这款开关的进出线端子均采用带压线框的螺钉紧固结构，接线时可适配1-6平方毫米的铜芯导线，压线框的防滑齿结构能避免导线压接后出现松脱、虚接问题，端子处的挡板设计可以防止接线时金属碎屑掉入开关内部引发短路隐患。操作手柄采用突出式设计，手柄的操作角度符合人体工程学，分合闸位置有清晰的状态区分，合闸时手柄向上扳动至水平偏上位置，分闸时向下扳动至垂直位置，运维人员在配电箱外即可清晰判断回路通断状态，手柄表面的防滑纹理能避免戴绝缘手套操作时出现打滑问题。

　　开关的外壳采用高阻燃耐冲击的热固性塑料压制而成，外壳的拼接缝隙做了错位迷宫结构，既能提升外壳的防护等级，避免日常运维时的水滴、灰尘进入内部影响机构动作，也能在分断短路电流产生电弧时，防止电弧从拼接缝隙喷出引发周边元件击穿。内部的灭弧室采用多栅格金属片结构，当触头分断产生电弧时，电弧会被栅格切割成多段短弧，快速冷却熄灭，避免电弧持续烧蚀触头表面，延长开关的电寿命。操作机构采用速通速断结构，不管操作人员扳动手柄的速度快慢，内部触头的闭合、分断速度都由机构弹簧力决定，避免缓慢分合闸时电弧持续灼烧触头，同时机构具备防脱扣设计，在短路电流冲击下不会因为电动力导致手柄回弹无法保持分断位置。

　　从安装边界尺寸来看，这款开关的整体高度、深度都符合模数化终端电器的通用尺寸要求，进出线端子的接线螺钉位置距离开关正面的深度适配常规十字螺丝刀的操作空间，在配电箱内并排安装时，相邻开关之间不会出现螺丝刀操作干涉的问题，端子的接线方向垂直于导轨平面，接线时导线从正面垂直接入，无需弯折过大角度，柜内布线更加整齐。开关侧面的拼接卡槽可以和同系列的隔离开关、漏电附件、过欠压附件直接拼接，无需额外连接件，拼接后整体机械强度可靠，不会因为运输、安装过程中的振动出现松脱。在实际使用场景中，这类单极开关常和漏电保护模块拼接使用，组成带漏电保护的支路开关，用于插座回路、照明回路的保护，也可单独用于小型控制回路的电源通断控制，比如PLC控制柜内的传感器供电支路、小型继电器回路的电源保护，其额定分断能力可以满足终端回路的短路电流水平，无需额外加装熔断器作为后备保护。

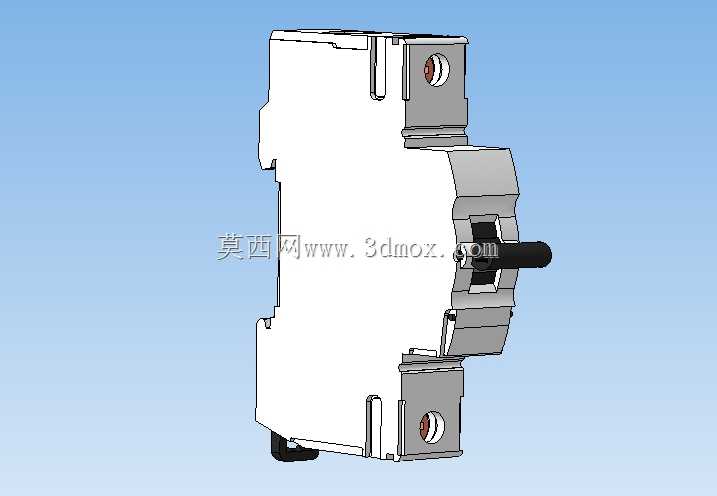

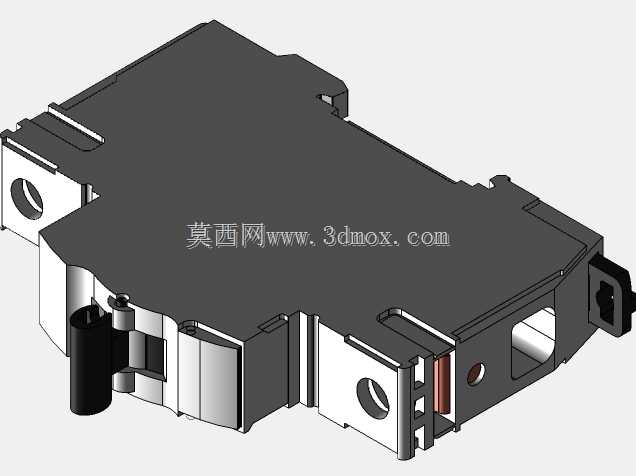

　　建模过程中对内部机构的运动间隙做了精准还原，操作手柄的转动角度、触头的开距、超程参数都和实物一致，可用于配电系统的数字孪生建模、配电箱装配干涉检查、运维培训的虚拟拆解演示，也可作为低压电器设计的参考案例，帮助设计人员理解模数化开关的结构布局、安装配合逻辑。
