三菱伺服配套高精度行星齿轮减速结构

　　这套行星齿轮减速结构，主要适配小功率伺服电机做高精度传动配套，在3C电子装配、小型数控进给、包装机械分度、半导体晶圆搬运这类对传动背隙、输出扭矩有严格要求的工位上十分常见。日常选型中，很多工程师会遇到伺服电机额定转速高、输出扭矩不足，直连负载时惯量匹配偏差大的问题，这套行星结构就是为解决这类痛点设计的，通过行星轮系的减速增扭作用，把伺服电机的高转速低扭矩输出，转换为适配负载的低转速高扭矩输出，同时大幅降低负载折算到电机端的惯量，让伺服驱动器的控制环路更容易整定，避免出现低速爬行、定位过冲的问题。

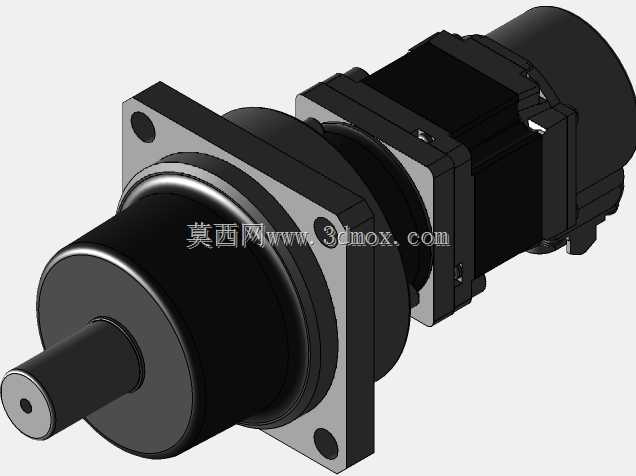

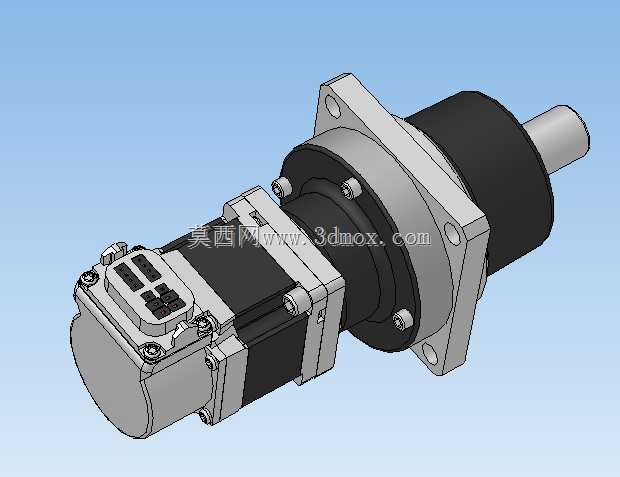

　　从结构设计逻辑来看，这套减速箱采用法兰式输入安装接口，输入侧直接和伺服电机的输出轴、安装止口做精准配合，安装时不需要额外做联轴器对中，止口的配合公差选H7/js6的过渡配合，既能保证装配同轴度，又不会出现拆装困难的问题。输入轴端采用抱紧式连接结构，和伺服电机的光轴输出端配合，靠锁紧螺钉的抱紧力传递扭矩，相比键连接，这种结构没有键侧间隙，能把整机的背隙控制在弧分级，满足高精度定位的要求。轮系部分采用经典的NGW行星结构，太阳轮直接和输入轴集成，三个行星轮均布在行星架上，内齿圈固定在减速箱壳体内部，这种结构的功率分流特性，让每个齿轮承受的载荷更小，相同体积下能传递更大的扭矩，同时运转的平稳性远优于定轴轮系减速结构。输出端采用方形法兰安装形式，输出轴为实心圆柱轴带键槽，既可以通过法兰直接和负载设备的安装面固定，也可以通过键连接传递大扭矩，适配不同的安装场景。

　　在安装边界上，这套减速箱的径向尺寸和配套的60框号伺服电机匹配，轴向总长度控制在紧凑范围内，不会给设备的安装空间造成额外负担，安装法兰的止口、螺栓孔位置都和同规格伺服电机的安装尺寸做了适配，工程师在做设备布局时，不需要额外设计转接板，直接替换原有直连结构就能完成升级。齿轮部分的设计采用渐开线圆柱直齿，齿面做硬化处理，表面硬度达到HRC58-62，芯部保持足够韧性，既能承受频繁正反转的冲击载荷，又能保证长期运转的耐磨性能，轮系的润滑采用长效润滑脂密封设计，出厂时已经完成注脂和密封，日常使用过程中不需要定期更换润滑脂，减少了设备维护的工作量。壳体部分采用高强度铝合金压铸成型，表面做阳极氧化处理，重量比铸铁壳体轻40%以上，同时具备足够的刚性，不会因为重载输出出现壳体变形导致齿轮啮合偏差的问题。

　　实际应用中，这套结构的减速比为5，属于低减速比的行星减速箱，适合需要较高输出转速同时需要提升扭矩的场景，比如点胶机的Z轴升降、小型机械手的关节传动、贴标机的送标辊驱动，这类工位既需要伺服电机的快速响应特性，又需要足够的扭矩克服负载阻力，同时对传动间隙有严格要求，普通的齿轮减速箱背隙大，无法满足定位精度要求，谐波减速箱成本过高，这种精密行星结构刚好在精度、成本、扭矩之间做到了平衡。设计过程中，每个行星轮的安装孔都做了位置度公差约束，保证三个行星轮和太阳轮、内齿圈的啮合间隙均匀，避免出现个别齿轮载荷过大导致的早期磨损，轴承选型上，输入侧采用深沟球轴承承受径向载荷，输出侧采用一对角接触球轴承背对背安装，既能承受径向载荷，又能承受一定的轴向载荷，适配带轴向力的负载场景，比如皮带传动、丝杠传动的工位。密封部分，输入输出轴端都采用骨架油封做动密封，壳体结合面采用密封胶加O型圈的静密封结构，防护等级达到IP54，能适应车间内有少量粉尘、切削液飞溅的工作环境，不会因为杂质进入箱体内导致齿轮磨损加剧。
