小行程交叉滚轮直线导轨结构

　　在精密滑台、小型检测工位、光学调整架这类对空间占用要求严苛、需要低摩擦往复运动的场景里，常规滚珠导轨的安装尺寸往往难以适配，交叉滚轮式的直线导轨就成了更合适的选型方向。这次呈现的导轨结构采用交叉排布的滚轮作为滚动体，相比同规格滚珠导轨，滚动体与滚道的接触线更长，能承受多方向的复合载荷，包括垂直于安装面的正压力、平行于运动方向的倾覆力矩，以及侧向的径向载荷，在小行程往复运动中不会出现滚珠导轨常见的蠕动偏移问题。

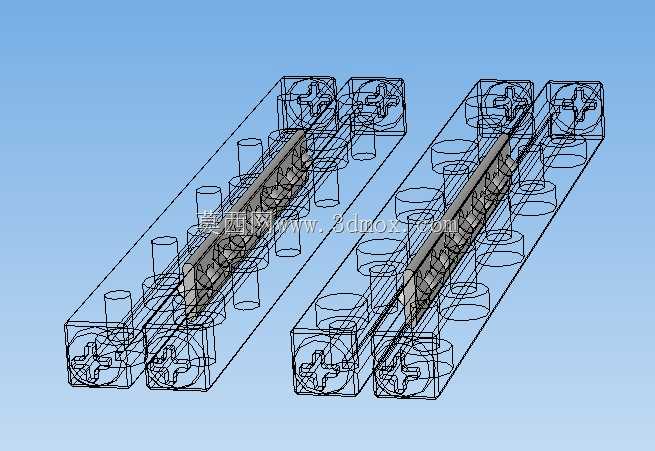

　　从结构设计逻辑来看，这款导轨将滚轮以90度交叉的方式嵌装在滑块与导轨本体的V型滚道之间，相邻滚轮的轴线互相垂直，运动过程中每一组滚轮分别承担不同方向的载荷，不会出现滚动体偏载卡滞的情况。导轨本体采用一体化铣削成型的结构，安装基准面与滚道一次装夹加工完成，从根源上减少了装配累积误差，滑块部分的滚轮预紧可以通过端部的微调螺钉实现，不需要额外增加预压垫片，装配调试时可以根据实际负载工况调整预紧力，既保证零间隙的运动精度，又不会因为预紧过大导致滚动体磨损加快。

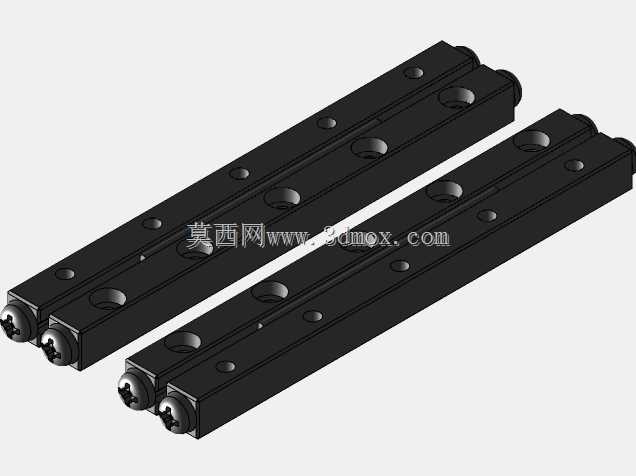

　　实际应用中，这类导轨常被用在半导体晶圆搬运的微型滑台、实验室精密检测设备的调整轴、3C产品组装工位的短行程进给单元里，尤其是行程在50mm以内的往复运动场景，它的运动阻力比滑动导轨低70%以上，启动时没有静摩擦导致的爬行现象，低速运动时的平稳性远优于普通滑动导向结构。安装边界上，这款导轨的截面高度控制在极低的尺寸范围内，安装孔采用沉头孔设计，可以直接从导轨背面穿螺丝固定在安装基板上，不需要额外加工避让槽，滑块上的安装螺纹孔采用标准孔距排布，能直接适配市面上多数小型滑台的连接板尺寸，不需要重新设计转接件。

　　设计过程中需要注意的是，交叉滚轮的滚道粗糙度需要控制在Ra0.8以下，避免滚轮滚动时出现振动异响，同时滚道的淬火硬度要达到HRC58-62，保证长期往复运动后的磨损量在可控范围内，导轨两端的限位挡块要做缓冲设计，避免滑块超程运动时滚轮直接撞击端部造成滚道压痕。另外，这款导轨的润滑采用脂润滑方式，滑块端部预留了润滑脂注入口，日常维护时不需要拆解导轨，直接通过注油嘴补充润滑脂即可，适合在洁净车间、无尘环境下使用，不会出现润滑油滴落污染产品的问题。

　　相比传统的直线导轨，这种交叉滚轮结构的导轨对安装面的平面度公差容忍度更高，即使安装基板存在0.02mm以内的平面度误差，也不会影响滑块的运动顺畅度，这一点在小型自动化设备的装配过程中能大幅降低调试难度，减少对安装基面的精加工成本。在负载能力方面，单组滑块可以承受不超过15kg的垂直载荷，侧向载荷承载能力可以达到垂直载荷的60%，完全满足小型精密工位的负载需求，运动重复定位精度可以控制在0.01mm以内，能满足多数精密组装、检测工序的精度要求。
