输送机配套机器人用折叠式连接臂结构

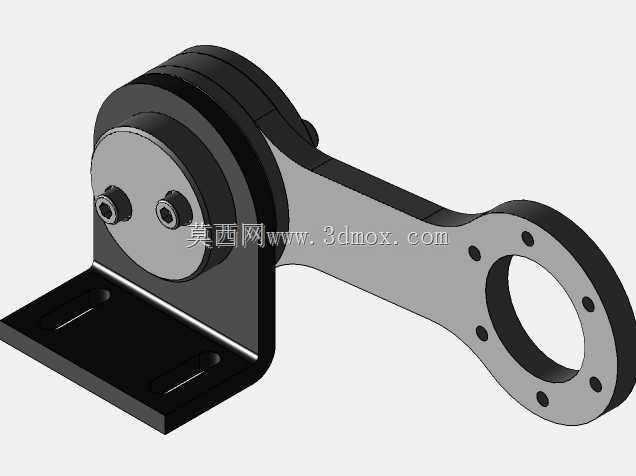

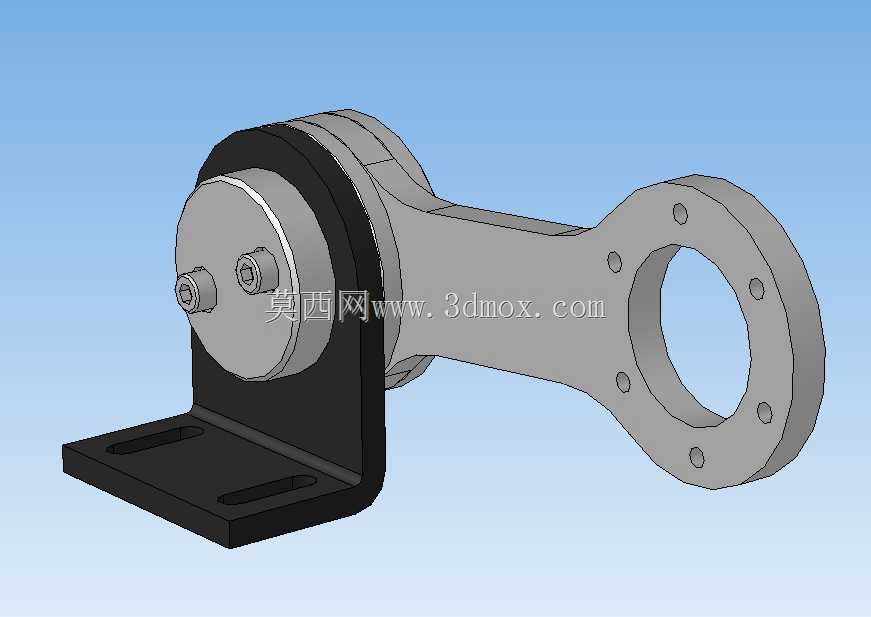

　　在自动化产线的工位衔接场景中，这类折叠臂主要承担输送机与末端执行机器人之间的动力传递与工位切换支撑作用，常见于多工位流转的分拣、上下料单元，当产线需要在紧凑空间内实现跨工位的物料转运时，折叠结构可以在非工作状态下收回臂体，避免占用输送线旁的操作通道，也能在工作行程内通过铰接点的转动覆盖更大的作业范围，相比直臂结构更适配空间局促的车间布局。从结构设计来看，该臂体采用分体式装配结构，底座为带安装长槽的L型折弯支撑座，长槽设计允许安装时调整固定位置，抵消安装基面的加工误差，底座与臂身的铰接部位设置了带紧固螺栓的转盘结构，可在角度调整到位后锁止铰接点，避免作业过程中出现臂体晃动。臂身主体为等截面的杆状结构，一端与铰接转盘通过止口定位配合，

　　保证转动时的同轴度，另一端为带均布安装孔的法兰连接端，法兰端的孔位按照通用工业机器人末端执行器的安装接口尺寸设计，可直接适配夹爪、吸盘等常用末端工装，无需额外加工过渡连接板。设计过程中优先考虑了铰接部位的受力承载，铰接转盘的厚度比臂身主体厚30%，螺栓采用内六角圆柱头螺钉，沉头安装后不会突出转盘表面，避免臂体转动时与周边防护结构发生干涉。臂身的截面经过受力校核，在额定负载下的挠度控制在0.2mm以内，保证末端执行器作业时的定位精度，法兰端的安装孔采用铰制孔加工，与连接螺栓的配合间隙控制在0.02mm以内，减少连接部位的回程间隙。安装边界方面，底座的安装孔距适配常用的铝型材输送线支架尺寸，

　　可直接通过T型螺栓固定在4040或5050规格的铝型材横梁上，不需要额外焊接安装支座；臂体完全收回时的回转半径仅为伸展状态的40%，在多台设备并排布置的产线中，相邻设备的臂体收回后不会发生碰撞；臂体的最大伸展长度可覆盖输送线旁0.8米范围内的作业工位，满足常见的物料从输送线到旁侧工装台的转运需求。铰接部位的转动副内置了耐磨衬套，长期往复转动时不会出现臂体下沉的问题，日常维护仅需定期在铰接点加注润滑脂即可，不需要频繁拆解更换零件。法兰端的连接面做了铣平加工，表面粗糙度达到Ra1.6，保证末端工装安装后的贴合度，避免因贴合面不平导致的工装偏斜。在实际应用中，这类折叠臂还可以搭配角度传感器使用，实时反馈臂体的转动角度，

　　配合产线的PLC控制系统实现臂体动作的精准控制，在分拣工位中，臂体带动末端吸盘在输送线上方移动，吸取物料后转动臂体将物料放置到旁侧的料箱中，完成动作后收回臂体，等待下一个物料到位信号。相比多关节机械臂，这种单铰接点的折叠臂结构更简单，维护成本更低，适合动作路径固定的简单转运工位，不需要复杂的运动控制算法，调试时仅需设定两个极限位置即可投入使用，大幅缩短产线的调试周期。臂身采用整体式加工结构，没有多余的拼接焊缝，整体刚性更好，在高速往复动作时不会产生明显的振动，保证物料转运过程中的稳定性，不会出现物料掉落的情况。底座的L型结构同时承受竖直方向的负载和转动时的倾覆力矩，因此在底座与安装面的连接部位设置了四个固定点，相比两点固定的结构抗倾覆能力提升一倍以上，即使在臂体完全伸展带额定负载的情况下，底座也不会出现翘曲变形。
