伺服驱动齿带式往复振荡执行机构

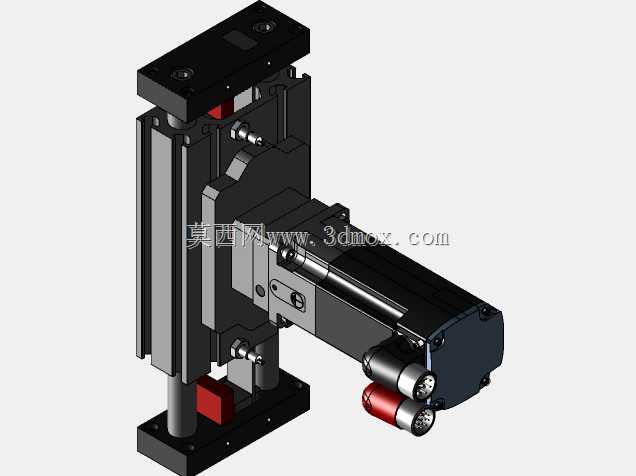

　　这套齿带驱动的振荡执行单元，核心适配3C电子点胶、新能源电芯涂覆、包装线物料匀整这类需要短行程高频往复动作的工位，区别于传统曲柄连杆振荡结构的硬冲击特性，齿带传动的柔性缓冲属性能够在40mm振幅范围内实现启停无顿挫的往复动作，不会对工位上的薄脆工件造成磕碰损伤。从结构布局来看，驱动端采用垂直安装的伺服电机配合直角输出的传动箱，动力输出轴直接啮合同步带轮，省去了额外的联轴器转接环节，既压缩了整体安装高度，也减少了动力传递过程中的回程间隙，整套机构的重复定位精度可以控制在0.1mm以内，满足多数精密涂布、振匀工序的精度要求。

　　设计阶段优先考虑了现场安装的适配性，两端的安装支座采用带定位销孔的立式法兰结构，安装面的平面度公差控制在0.02mm以内，既可以直接通过螺栓固定在设备的铝型材安装梁上，也能搭配转接板适配不同孔距的安装基面，不需要对原有设备的机架做大规模改造。滑动部分采用双平行光轴配合直线轴承的导向结构，光轴表面做了硬铬镀层处理，硬度达到HRC62以上，长期高频往复运行下的磨损量极低，日常维护只需要定期在光轴表面涂抹少量润滑脂即可，不需要频繁拆解更换导向部件。

　　齿带选型上采用了圆弧齿同步带，相比梯形齿同步带的啮合间隙更小，高速往复运动下的噪音值可以控制在65分贝以内，符合车间生产的噪音管控要求，带轮与轴的连接采用涨紧套无键连接，避免了键连接长期受交变载荷出现的键槽磨损、轴头滚键问题，后期调整齿带张紧度时，只需要拧动滑动座侧面的张紧螺栓就能完成张力调整，不需要拆解整个传动箱。振荡行程的调整通过两端的硬限位块配合软限位传感器实现，硬限位块采用聚氨酯缓冲头，即使传感器出现误信号，滑台撞到限位时也不会产生刚性撞击损坏内部传动件，软限位采用槽型光电传感器，触发位置可以根据实际工艺需求沿安装槽任意调整，适配不同振幅的生产工序。

　　从安装边界尺寸来看，整套机构不含电机的横向总长度适配40mm振幅下的运动行程预留，两端支座的外侧间距留足了安装螺栓的操作空间，垂直方向电机突出安装基面的尺寸控制在紧凑范围内，不会和工位周边的管线、其他执行机构产生运动干涉。滑台的负载安装面预留了标准的螺纹孔阵列，既可以直接安装点胶阀、涂覆头这类作业执行端，也能加装小型工件载具，直接带动工件完成振荡匀料动作。在实际产线应用中，这类齿带振荡机构相比气缸驱动的振荡结构，往复频率和振幅都可以通过伺服参数任意调整，不需要更换机械零件就能适配不同工艺参数的生产需求，换型时间可以缩短80%以上，尤其适合多品种小批量的柔性生产场景。

　　传动箱的壳体采用一体铸铝成型，内部的轴承位做了精密镗削加工，保证输入轴和输出轴的平行度公差，箱体内填充长效润滑脂，出厂时已经完成密封处理，日常使用不需要定期开箱补脂，防护等级达到IP54，能够适应车间内少量粉尘、切削液飞溅的工作环境。电机和传动箱的连接采用标准的法兰接口，后期如果需要调整输出扭矩，只需要更换对应功率的伺服电机即可，连接尺寸完全通用，不需要修改其他连接部件。滑台的往复运动速度最高可以达到1m/s，对应的振荡频率最高可以达到12Hz，能够覆盖绝大多数需要振荡作业的工艺需求，不会出现动力不足导致的振幅衰减问题。
