可调角度可重构设备安装固定支架

　　在工业现场传感检测模块、小型视觉识别单元、边缘计算终端这类外置功能部件的安装作业中，固定支架的适配性往往直接决定了部件的调试效率与运行稳定性，传统一体式固定支架多为特定安装场景定制，一旦设备安装位置、观测角度需要调整，往往需要重新加工连接件甚至更换整套支架，不仅增加现场改造成本，也会拉长设备调试周期，这款可重构设备支架正是针对这类现场安装痛点设计的模块化固定组件。

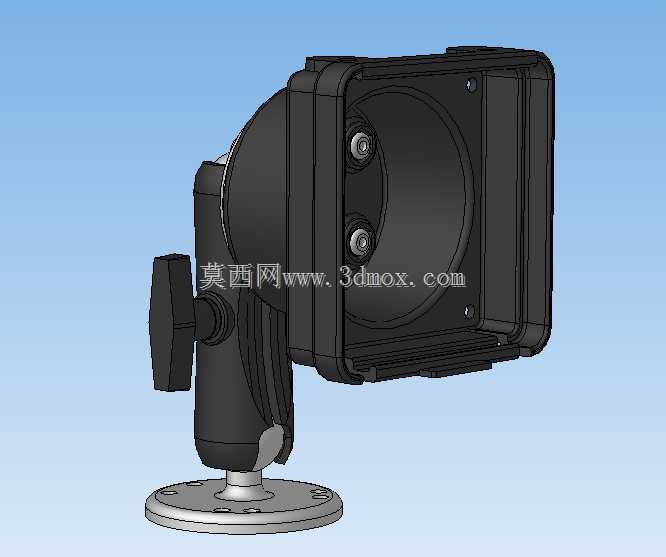

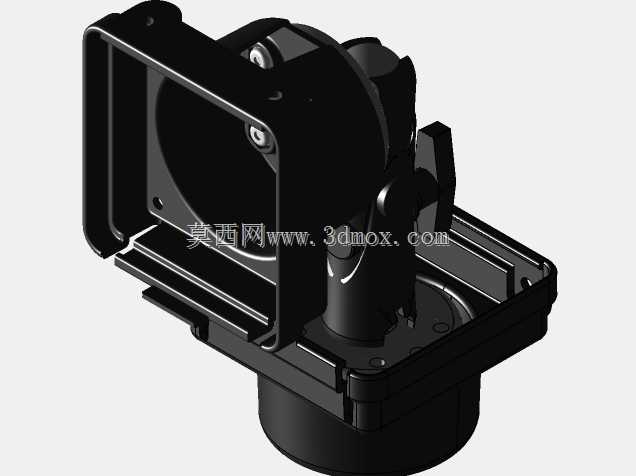

　　从结构组成来看，这款支架分为底部安装法兰、中部万向调节柱体、前端设备安装面板三个核心模块，底部法兰采用圆盘式结构，沿圆周均匀分布沉头安装孔，可直接通过螺栓固定在设备机架、墙面安装板或者生产线型材支架上，法兰与中部柱体的衔接处做了圆弧过渡处理，避免应力集中导致的连接部位断裂，适配工业现场长期振动的使用环境。中部的调节柱体集成了大阻尼锁紧旋钮，松开旋钮时，前端安装面板可实现水平方向360度旋转、俯仰方向近180度的角度调整，调试人员可以根据设备的信号接收方向、镜头拍摄角度、操作面板朝向需求，灵活调整到最佳工作位置，调整到位后拧紧侧边的锁紧旋钮，依靠旋钮压合产生的摩擦力即可锁定角度，不会因为设备运行中的轻微振动出现角度偏移，相比传统的齿盘式调节结构，这种阻尼锁紧的方式没有档位限制，可以实现任意角度的微调，更适合对安装角度精度要求较高的功能设备使用。

　　前端的设备安装面板采用带加强筋的框式结构，面板上预留了多组标准安装螺孔，对应37/16英寸x37/16英寸的通用设备安装孔距，不需要额外加工转接板就可以直接固定符合该安装尺寸的工业相机、扫码器、小型照明光源、状态显示屏这类部件，面板边缘做了围边设计，既可以提升面板本身的结构强度，避免安装较重设备时出现面板变形，也能对安装在面板上的设备侧边形成一定的防护，减少现场磕碰对设备造成的损伤。

　　在实际应用场景中，这类支架可以覆盖离散制造生产线的多个安装环节：在装配工位上，它可以用来固定视觉检测相机，根据不同批次产品的检测位置快速调整拍摄角度，不需要重新设计制作安装支架；在设备运维区域，它可以固定小型状态显示屏或者操作终端，根据操作人员的站立位置调整屏幕朝向，提升操作便利性；在物流分拣环节，它可以固定条码扫码设备，根据输送线上货物的高度差调整扫码角度，保证不同尺寸的货物都能被准确识别。

　　设计过程中，这款支架充分考虑了现场安装的容错性，底部法兰的安装孔做了长圆孔与圆孔结合的设计，安装时可以在小范围内调整支架的固定位置，降低安装面的孔位加工精度要求；中部调节柱体的内部做了走线空腔，安装设备的连接线可以从柱体内部穿过，避免线缆外露被现场构件剐蹭，也能让整体安装效果更整洁；所有活动衔接部位都加装了耐磨阻尼垫片，经过上千次角度调整后依然能保持足够的锁紧力，不会出现锁紧失效、角度下垂的问题。

　　从安装边界尺寸来看，底部法兰的直径适配常规的型材安装面，不需要额外加大安装垫板，支架整体收拢后的厚度较小，即使安装在空间狭窄的设备缝隙之间也不会和周边运动部件产生干涉，前端面板的承重范围覆盖了绝大多数小型工业外置设备的重量需求，不需要额外加装支撑结构。和传统的固定式支架相比，这种可重构的设计让同一款支架可以适配多种不同的安装需求，减少了现场安装配件的种类储备，也降低了设备改造时的配件更换成本，对于需要频繁调整工位布局、更换检测设备的柔性生产线来说，这类模块化支架的适配优势尤为明显。在三维建模过程中，所有衔接部位的配合公差都按照通用机械加工的标准公差等级设定，活动部位的间隙预留合理，既不会因为间隙过小导致调节卡滞，也不会因为间隙过大出现安装后晃动的问题，模型完整还原了支架的所有装配细节，可以直接用于安装模拟、配件选型或者二次结构优化。
