户外防水型急停控制按钮盒结构设计

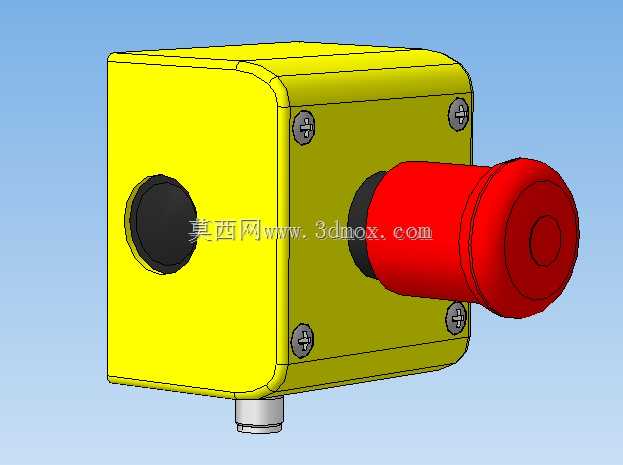

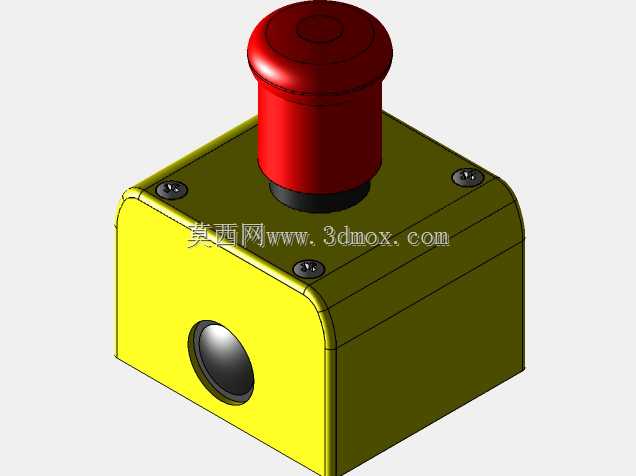

　　这款急停按钮控制盒的三维结构设计，核心面向户外露天工况的设备安全控制需求，在港口露天输送线、户外起重设备、厂区室外管廊配套设备、户外污水处理站机组这类无遮蔽防护的作业场景中，常规室内用按钮盒的密封性能、壳体抗冲击能力都无法满足长期使用要求，这款结构在设计阶段就把户外工况的耐受需求放在首位。从结构布局来看，壳体采用圆角方形的压铸壳体构型，四个边角做圆弧过渡处理，一方面避免直角磕碰造成的壳体涂层破损，另一方面在壳体压铸成型时能减少应力集中点，提升壳体整体抗冲击性能，即使受到户外飞溅碎石、工具意外磕碰也不容易出现开裂变形。壳体的四个角点布置内六角安装螺丝，将上盖与底座紧密压合，配合面设计有内嵌式密封胶条安装槽，装配后胶条被均匀压缩，

　　能达到IP65级别的防护能力，可阻挡暴雨喷淋、粉尘侵入内部触点结构，底部设计有标准的电缆防水格兰头安装位，线缆接入后可实现进线端的密封，避免水汽、粉尘从进线位置进入盒体内部。操作端的红色蘑菇头急停按钮采用突出式安装，按钮头直径满足安全操作规范要求，操作人员在紧急状态下不需要精准瞄准，手掌或手肘拍击即可触发急停动作，按钮的触发行程、按压力度都符合机械安全的通用要求，触发后可通过旋转复位，避免误触碰导致的设备意外重启。壳体侧面预留的黑色圆形闷盖位置，是扩展安装位，可根据实际使用需求加装指示灯、普通控制按钮或者选择开关，不需要额外更换壳体，提升了结构的通用适配性。安装边界方面，壳体底部设计有两个对称的安装固定脚，

　　可直接通过膨胀螺栓固定在设备支架、混凝土基座或者设备本体的安装面上，固定孔的间距适配行业通用的安装尺寸，不需要现场重新打孔适配，整体外形尺寸控制紧凑，不会占用过多安装空间，即使在空间局促的户外设备旁也能顺利安装。内部结构预留了标准导轨安装位，可适配常规的按钮触点模块、接线端子排，接线空间充足，电工现场接线时不需要额外弯折线缆，能清晰排布强电、控制线路，避免线路交叉造成的干扰问题。壳体表面采用黄色警示涂装，和红色的急停按钮头形成强烈的视觉反差，在户外光线变化、雨雾天气下也能被快速识别，操作人员能在第一时间找到急停按钮位置，缩短紧急状态下的反应时间。在结构细节处理上，所有壳体的连接位置都做了导水斜面设计，

　　雨水落在壳体上会顺着斜面快速流下，不会在接缝位置积存，避免长期积水渗透进密封面造成内部受潮，螺丝采用不锈钢材质，适配户外高湿、高盐雾的工况，不会长期使用后出现锈死无法开盖维护的问题。这款结构的设计没有冗余的装饰性结构，所有构型都服务于功能需求，从安装适配、操作便捷性、工况耐受性、维护便利性几个维度都做了针对性的优化，不管是新设备配套还是旧设备的户外安全改造，都能直接适配使用，不需要做额外的结构修改。
