三菱CP30-BA两极微型断路器结构

　　这款两极微型断路器主要面向低压终端配电场景设计，常见于工业控制柜内部二次回路保护、民用建筑入户配电分支回路、小型设备的电源进线端过载与短路防护环节，在通讯基站机柜、自动化设备电控箱、楼宇照明配电回路中都有大量同规格产品的应用，承担着回路故障状态下快速分断、隔离故障区段，避免故障扩大烧毁后端负载、引发线路起火的核心作用。从结构设计来看，该款断路器采用标准导轨卡装结构，适配行业通用的35mm标准DIN导轨安装，整体宽度对应两极回路的占位尺寸，安装时无需额外打孔固定，直接卡入导轨即可完成机械固定，接线端采用螺钉压紧式结构，适配常规多股铜芯线与单股硬线的压接，进线端与出线端的接线空间预留充足，常规压线钳操作无干涉，

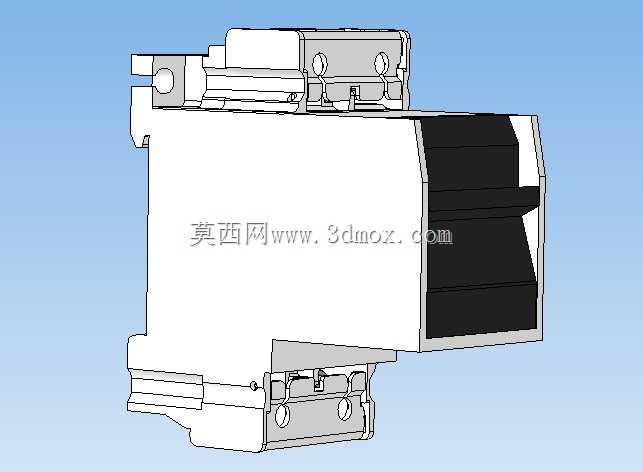

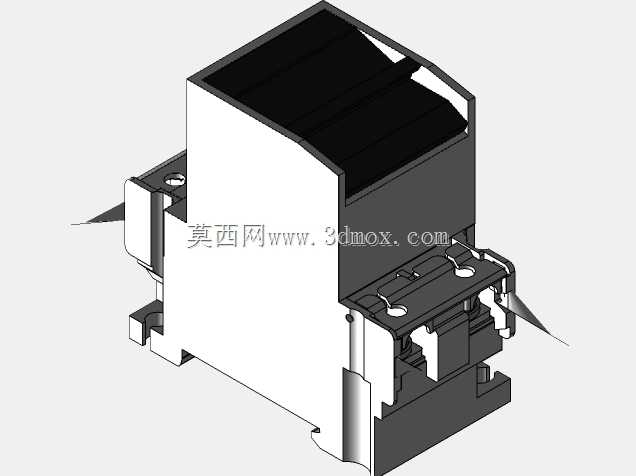

　　不会出现接线时工具与壳体剐蹭的问题。产品的功能特性上，两极结构可同时分断火线与零线，避免单极分断后零线带电带来的检修安全隐患，内部脱扣机构同时集成了热脱扣与磁脱扣两套单元，热脱扣单元匹配回路长期过载的发热特性，当回路电流长时间超过额定值时，双金属片受热形变推动脱扣机构动作分断；磁脱扣单元则对应短路故障的大电流工况，短路瞬间电磁机构快速吸合推动脱扣杆，在毫秒级时间内完成触头分断，快速切断故障电流。从建模细节来看，模型完整还原了产品的外部装配特征，包括壳体的拼接缝位置、操作手柄的凸起轮廓、导轨卡扣的弹性结构形态、接线端子的螺钉沉孔位置、侧面的产品标识刻印区域都做了对应还原，在做电控柜整体布局装配时，可直接导入该模型进行干涉检查，

　　确认相邻元件之间的安装间隙、接线走线的空间预留是否满足要求，避免实际装配时出现元件装不下、接线操作空间不足的问题。设计思路上，这类微型断路器的壳体采用上下扣合的拼接结构，外壳选用阻燃耐冲击的热固性塑料材质，内部触头区域设置有灭弧栅片结构，分断大电流时产生的电弧可被栅片切割成短弧快速冷却熄灭，避免电弧持续灼烧触头导致触头熔焊、壳体烧蚀的问题；操作手柄的位置设计在壳体正面居中区域，合闸分闸操作时受力均匀，手柄的档位清晰，合闸位置与分闸位置有明显的角度差，运维人员可直观判断断路器的工作状态，同时手柄与内部机构之间设置有防误操作的联锁结构，避免外力强行掰动手柄导致机构损坏。安装边界方面，该断路器上下方向的接线端预留有足够的弯线空间，

　　安装时柜体内部元件排布需要在断路器上下方预留不小于50mm的走线空间，方便线缆弯曲接入接线端子，左右方向与相邻断路器之间可紧贴安装，无需额外预留间隙，能够充分利用柜内的安装空间，多台同规格断路器并排安装时，整体的拼接平整度一致，不会出现高低差影响母排连接的问题；深度方向上，断路器突出导轨安装面的尺寸适配常规电控柜的门板间隙，不会出现柜门关不上、与柜内线槽干涉的问题。在实际设备选型配套时，这类两极断路器常作为设备的总电源进线开关，或者是控制回路、辅助回路的保护开关，相比单极断路器的零火线分断能力，在检修设备时可以完全切断电源输入，保障检修人员的操作安全，同时紧凑的结构尺寸不会占用过多柜内安装空间，适合在安装空间紧凑的小型电控箱、壁挂式控制盒内使用。模型还原的结构细节可直接用于配电系统的三维布线设计，在设计阶段即可完成整柜的布局校验，提前规避安装干涉、走线空间不足等常见工程问题，减少现场安装时的改造成本。
