三菱BH DN-1P+N两极微型断路器结构

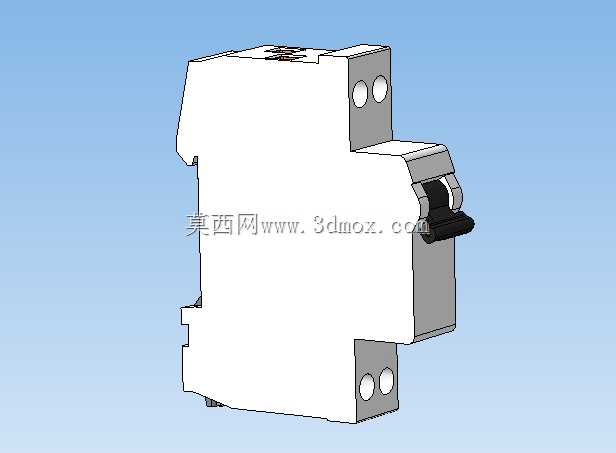

　　在民用住宅分户配电、小型商业门店末端回路、工业控制柜二次回路这类场景里，1P+N规格的微型断路器是出镜率极高的保护元件，这款两极结构的断路器模型，还原的是同类型产品里占用单模数安装位的紧凑款设计，和传统占两位宽度的两极断路器相比，单模宽的设计能在有限的导轨安装空间里排布更多回路，尤其适合小户型强电箱、紧凑型PLC控制箱这类对安装空间卡得极严的场景。从实际功能来看，这类1P+N断路器在分断动作时会同时切断相线与中性线，避免传统单极断路器只断相线、中性线带电位带来的检修触电风险，同时产品自带的过载热脱扣、短路磁脱扣结构，能在回路电流超过额定阈值、或是出现短路大电流时快速脱扣，切断回路供电，保护后端线缆与用电设备不会因为过流发热起火、

　　或是短路冲击损坏。做这款模型的结构还原时，首先要卡准DIN标准导轨的安装边界，产品背部的卡扣结构完全适配35mm标准电气安装导轨，卡扣的弹性让位尺寸、卡入导轨后的扣合行程都要和实物一致，不然做装配仿真时会出现卡不进导轨、或是扣合后松旷的问题；整体宽度严格控制在18mm单模数尺寸，高度方向从导轨基准面到产品顶部的尺寸、深度方向从导轨安装面到操作手柄最外端的尺寸，都要匹配常规强电箱的内部容纳空间，避免出现装进去之后箱门关不上的问题。外形结构上，外壳采用阻燃PA66材质的典型薄壁结构，上下两端的接线端子位置预留了标准接线空间，适配对应额定电流规格的铜导线压接，端子的压线螺丝行程、接线孔的直径范围都要和实物参数匹配，

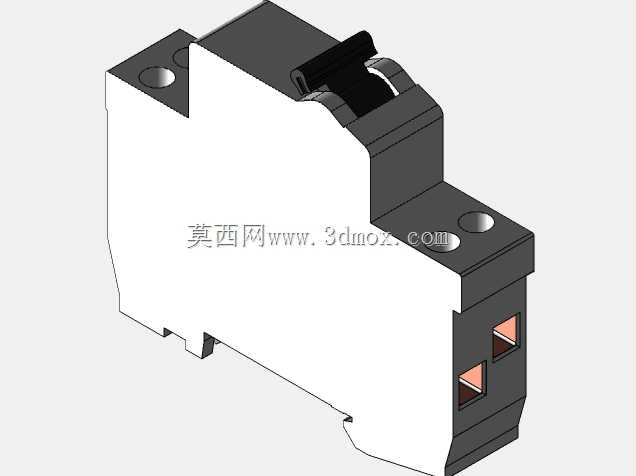

　　保证做布线仿真时导线能顺利插入端子孔位。操作手柄的摆动角度、分合闸的位置标识都做了还原，手柄处于上方位置时为合闸导通状态，扳到下方为分断断开状态，手柄表面的防滑纹理也做了细节还原，符合实际操作时的触感设计。产品进出线端的灭弧室安装位、内部脱扣机构的避让空间都在壳体结构上做了对应体现，虽然是外观加结构的装配模型，但内部的腔体分隔完全符合真实断路器的布局，不会出现壳体内部实心、和实际内部结构冲突的问题。在配电盘三维布局设计时，这类单模宽1P+N断路器的模型能直接调用，排布回路时可以精准计算整排断路器占用的导轨长度，预留出汇流排的安装空间、接线的操作空间，不用再反复核对实物尺寸调整布局；对于刚接触低压配电结构设计的从业者来说，

　　拆解这款模型的结构，也能直观理解微型断路器的安装卡扣配合逻辑、接线端子的位置布局、操作手柄的运动行程，避免自己设计配电盘时出现安装位预留不足、操作空间不够的低级错误。另外要注意的是，这类两极断路器的N极接线位有明确的标识，模型上也对应做了标识位置的预留，实际选型使用时要严格按照标识接线，不能将相线与中性线接反，不然会出现分断后N极断开、相线仍然接在回路端的风险，和产品的保护设计初衷相悖。模型的壳体分合缝位置、侧面的散热槽结构也都做了还原，散热槽的位置对应内部脱扣机构与接线端子的发热位置，符合低压电器的散热设计逻辑，不会出现随便开个槽凑细节的问题。
