带面板52mm径ZIPATEC RM65-95气动旋转模块

　　在自动化装配、检测工位的布局设计中，气动旋转执行件是实现工位间角度切换、工件姿态调整的核心元件，这款带面板的气动旋转模块，适配直径52mm的安装面板规格，对应ZIPATEC RM65-95系列的结构参数，在多工位转盘、小型机械手末端姿态调整、工件翻面检测等场景中有着广泛的应用空间。从实际选型适配的角度来看，这类气动旋转模块常被布置在装配线的分料工位旁，配合直线送料轨道完成工件的90度或180度换向，也可集成在小型检测设备的载台下方，带动检测探头完成周向多点位的检测动作，相比电动回转台，它的响应速度更快，依靠压缩空气驱动无需额外配置伺服驱动单元，在对成本控制较严格、回转角度固定的工位中适配性更强。

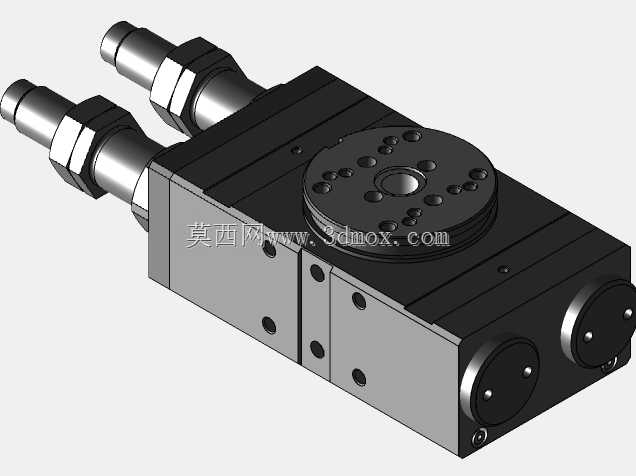

　　从功能特性上看，这款旋转模块采用双气口驱动结构，两个侧置的气动接头分别对应正转与反转的气路供给，通过换向阀控制气路通断即可实现回转动作的切换，模块本体的回转端集成了带多孔位的安装面板，面板上的不同孔径安装孔可直接适配不同规格的载具、夹具安装，无需额外设计转接法兰，能大幅缩短现场安装调试的周期。模块的本体采用硬质铝合金加工成型，表面做了硬质阳极氧化处理，在车间多尘、有少量切削液飞溅的工况下也能保持稳定的运行状态，内部的回转密封件采用耐磨橡胶材质，可长期承受0.5-0.8MPa的常规工厂供气压力，不会出现早期漏气、回转卡滞的问题。

　　在设计思路层面，这款模块的结构做了集成化处理，将回转缸体、安装面板、气路接口整合为一体式结构，没有多余的外露管线，整体外形规整，在做设备布局时不会与周边的直线导轨、送料机构产生空间干涉。回转端的面板与缸体之间设置了间隙调整结构，可根据实际负载的大小微调回转阻尼，避免带负载回转时出现过冲、定位不准的问题，侧置的两个气动接头采用标准外螺纹规格，可直接适配工厂常用的快插气管接头，无需额外加工转换接头。

　　从安装边界与尺寸参数来看，这款模块的整体轮廓为方正的块式结构，主体宽度与高度尺寸适配65系列的标准安装型材，可直接通过侧面的安装孔固定在标准铝型材机架上，不需要额外设计安装支架。回转面板的直径为52mm，面板上的安装孔呈周向均匀分布，中心设置了定位通孔，既可以通过中心孔做定位销安装保证同轴度，也可以通过周向的螺丝孔直接锁附载具。模块的轴向厚度控制在紧凑范围内，在竖直安装、水平安装两种工况下都不会占用过多的Z向或径向空间，对于布局紧凑的桌面型自动化设备、小型工作站来说，这种紧凑的尺寸设计能有效提升设备内部的空间利用率。

　　在实际建模选型过程中，需要重点关注模块的回转行程与负载匹配关系，这款RM65-95规格的模块可实现95度的固定角度回转，选型时要确认工位所需的回转角度是否在其行程范围内，同时要核算回转端搭载的载具与工件总重量，避免负载超出模块的额定输出扭矩导致回转不到位。建模时可直接调用该模型完成设备的整体装配干涉检查，确认气路接头的安装空间是否充足，避免后续加工装配时出现气管弯折、与周边零件碰撞的问题。另外在做气路布局设计时，要注意两个侧置气口的接管方向，预留足够的气管弯曲半径，保证气路通畅的同时不会影响模块的回转动作。
