气动驱动R旋转离散转台结构设计

　　这款气动驱动的旋转离散转台，在自动化装配、多工位工序流转场景中有着极高的适配性，尤其是在需要固定角度间歇转位的小型加工单元、零件分拣工位、多工序组装工站里，能替代人工完成精准的工位切换动作，大幅降低重复定位带来的误差累积。从实际使用场景来看，这类转台常被集成在桌面式自动化设备台面上，配合气动抓手、检测探头、小型压装机构使用，每次转位完成后可保持稳定的锁止状态，避免工位作业时转台出现偏移晃动，保障压装、检测、组装工序的精度稳定性。

　　从功能特性上看，该转台采用气动作为动力源，相较于电动转台，它的响应速度更快，在洁净度要求较高的电子组装、小五金件装配场景中不会产生电机运行的积热与电磁干扰，适配对电磁环境有要求的敏感元件加工场景。转台的离散转位特性意味着它并非连续旋转，而是按照预设的固定角度完成步进式转动，每个转位角度的定位依靠内部的机械限位结构实现，不需要额外加装复杂的角度编码器做闭环反馈，结构可靠性更高，在频繁启停的工况下也能保持长期的精度稳定，不会出现丢步、位置偏移的问题。转台台面预留了均匀分布的安装螺孔，可直接适配通用的工装夹具安装，不管是小型零件的定位治具，还是气动夹座的安装底板，都能通过标准螺栓直接固定，不需要额外加工过渡连接板，减少集成时的二次加工工作量。

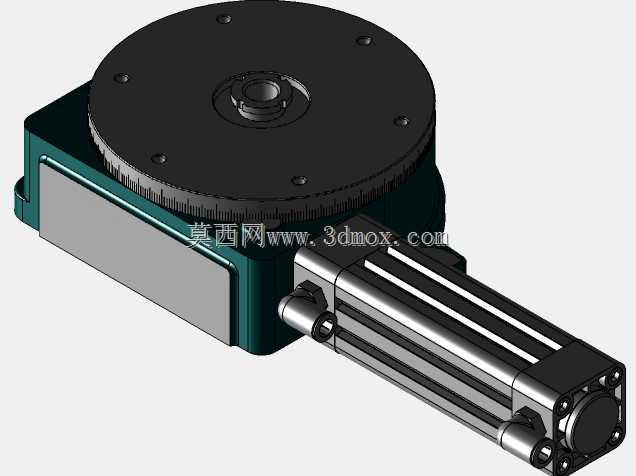

　　在设计思路上，这款转台将驱动气缸与转台主体做了集成式布局，气缸横向布置在转台基座的侧方，通过内部的棘轮、棘爪或者凸轮分度结构将气缸的直线往复运动转化为台面的单向间歇旋转，这种布局方式能最大程度压缩转台的整体高度，降低设备集成时的竖向空间占用。基座部分采用了箱式的封闭结构，既可以为内部的传动机构提供防护，避免车间环境中的切屑、粉尘进入传动副造成磨损，也能提升整体结构的刚性，在台面承受偏载载荷时不会出现基座变形的问题。转台的旋转台面边缘做了刻度标识，方便调试时直观观察转位角度，在初期调试、工位位置校准的时候，不需要借助额外的角度测量工具就能快速判断转位是否到位，提升现场调试的效率。

　　从安装边界与尺寸适配角度来看，这款转台的基座底部为平整的安装面，预留了对应的安装固定孔位，可直接固定在标准铝型材工作台上，安装时需要保证台面的水平度，避免长期偏载造成内部传动件的不均匀磨损。转台的侧向气缸伸出端预留了气动接头的安装空间，在布设气管时需要预留足够的活动余量，避免气缸往复动作时拉扯气管造成漏气或者管路损坏。台面的承载能力需要结合实际工位的负载做核算，当台面上安装的工装与工件总重量接近额定负载时，需要尽量将载荷均匀分布在台面上，避免单侧载荷过大造成转台旋转卡滞或者定位精度下降。在日常维护层面，这种气动转台的结构相对简单，只需要定期对内部的传动副做润滑保养，检查气动管路的密封性，就能保证长期稳定运行，相较于复杂的伺服电动转台，它的维护成本更低，对现场维护人员的技术要求也不高，非常适合中小型自动化设备的集成使用。在实际选型适配时，需要重点关注转台的工位数、单次转位角度、台面承载能力以及整体安装尺寸，确保转台的参数能匹配工位的工序需求，比如四工位装配场景就选择90度每次的转位规格，六工位场景则选择60度每次的转位规格，不需要额外做传动结构的改装，直接集成即可使用。
