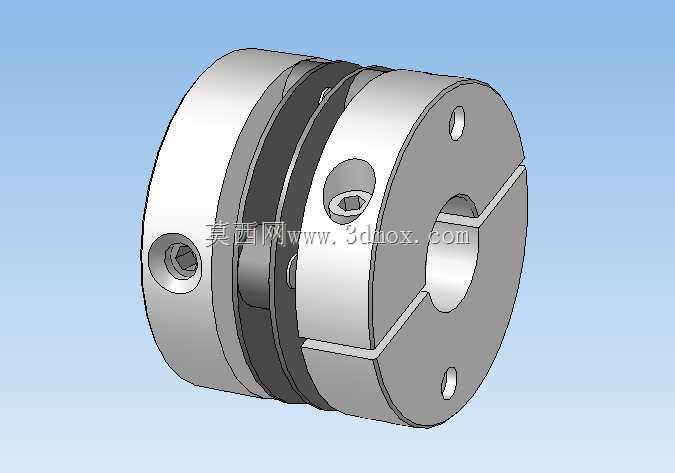

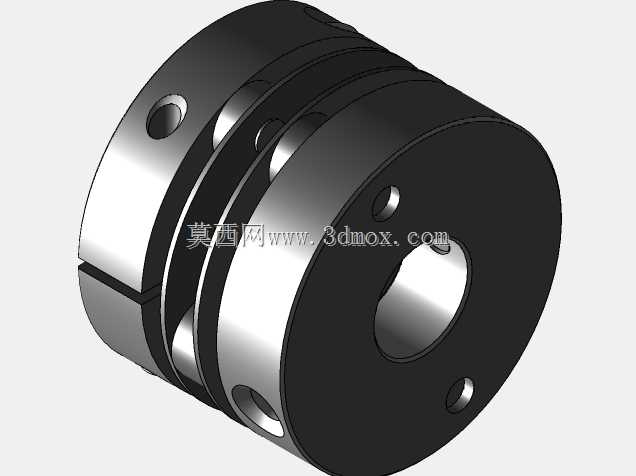

轴径10mm夹紧式膜片弹性联轴器

　　这款弹性联轴器针对10mm轴径的传动场景设计，核心采用膜片式弹性补偿结构，主要用于伺服电机、步进电机与滚珠丝杠、精密滑台等执行部件之间的扭矩传递，在3C自动化装配线、小型输送分拣设备、桌面级数控加工设备、实验室精密检测仪器的传动链中都有广泛适配空间。区别于传统刚性联轴器，这类弹性结构可以在两轴存在微小径向偏移、角向偏差以及轴向窜动时，通过膜片组的微变形补偿安装误差，避免轴系承受额外的附加弯矩，有效保护电机轴承与被驱动端的支撑部件，降低设备长期运行的轴承磨损、轴疲劳断裂风险。

　　从结构设计逻辑来看，两端的夹紧轮毂采用铝合金材质加工，既保证了足够的结构强度，又能控制整体转动惯量，适配高速启停的精密传动工况；轮毂上的开口夹紧结构搭配内六角锁紧螺钉，安装时无需加热或额外工装，拧紧螺钉即可抱紧轴面，相比键连接方式，不会在轴表面产生键槽应力集中，同时能实现无间隙传动，保证正反转切换时的传动精度。中间的弹性膜片组采用叠层不锈钢薄片结构，通过精密螺栓与两端轮毂固定，膜片的弹性变形量经过计算匹配，既可以满足偏差补偿需求，又能保证传动过程中的扭转刚度，避免传动滞后影响设备定位精度。

　　在安装边界上，这款联轴器的整体外径适配小型安装空间，两端轴孔均为10mm，夹紧螺钉的锁紧扭矩有明确的工程要求，安装时需要先调整两轴的同轴度，尽量将初始偏差控制在允许补偿范围的三分之一以内，再依次对角拧紧夹紧螺钉与膜片固定螺钉，避免单侧受力导致膜片提前疲劳失效。实际选型应用中，需要根据传动端的额定扭矩、最高转速、允许偏差值匹配参数，这款结构的联轴器因为无传动间隙、扭转刚度高、免维护的特点，尤其适合频繁正反转、定位精度要求高的传动场景，比如点胶机的Z轴传动、视觉检测设备的转盘驱动、小型包装设备的送膜辊传动等工况，相比梅花式弹性联轴器，膜片结构不存在橡胶弹性体老化的问题，在洁净车间、高低温工作环境下的适应性更强，长期运行不需要定期更换弹性元件，能降低设备的维护成本。

　　建模过程中，对轮毂的夹紧开口间隙、螺钉沉孔深度、膜片的叠层厚度、轴孔的公差配合都做了符合工程实际的还原，安装孔位的位置度、各部件的同轴度都按照精密传动件的加工公差要求设置，既可以用于设备选型阶段的装配干涉检查，也能作为非标传动件设计的参考结构，帮助结构工程师快速完成轴系连接部分的方案设计，减少重复建模的工作量。
