窄带双皮带式物料输送机构

　　在电子元器件组装、小尺寸五金件分拣、精密零件检测这类产线场景里，常规宽幅皮带机往往会占用过多工位空间，且无法适配小物料的精准定位输送需求，这款双窄带并行的输送结构就是针对这类窄工位、小物料输送场景开发的。从实际使用场景来看，这类输送机构常布置在自动插件工位、视觉检测工位、小型零件移栽工位之间，两条平行窄带之间预留的间隙可以方便下方顶升机构、检测探头穿过，完成物料的顶升定位、底部检测等工序，不会像整幅皮带那样遮挡作业空间。

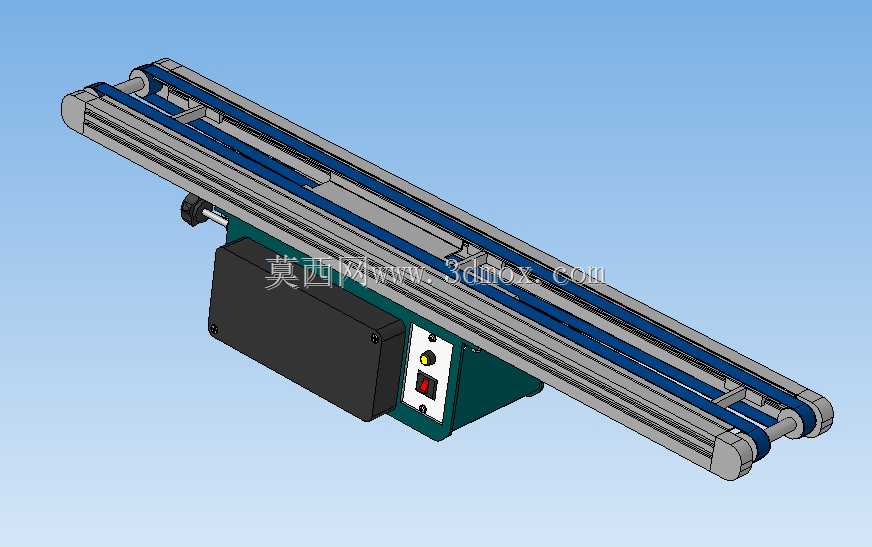

　　从功能特性上看，双皮带并行的设计可以在保证输送稳定性的同时，大幅降低皮带自身的宽度冗余，单条皮带的张紧调节可以独立进行，日常维护时不需要整体拆卸输送架，只需要针对单条皮带调整张紧辊的位置即可。驱动端采用集成式的驱动单元布置在设备侧下方，将电机、减速机构、控制开关都整合在端部的安装盒内，不需要额外布置独立的驱动安装架，整体结构非常紧凑，端部的控制盒集成了电源开关、调速旋钮与运行指示灯，现场调试时可以直接在设备端完成启停、速度调整操作，不需要额外外接控制盒。

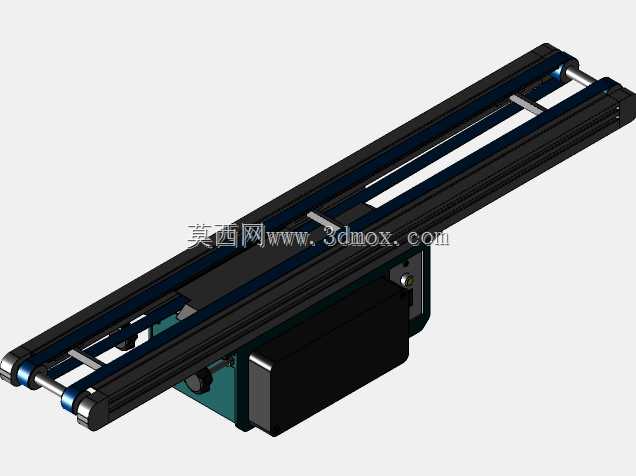

　　设计思路上，这款输送机构采用了模块化的架体设计，两侧的输送梁采用标准铝型材加工，皮带的支撑托板直接固定在铝型材的槽内，安装时不需要额外焊接支架，所有连接部位都采用标准紧固件固定，方便根据实际产线的长度需求调整架体长度。两条皮带的带轮采用同轴驱动设计，驱动轴穿过两侧架体，通过端部的同步带轮与驱动电机连接，保证两条皮带的运行线速度完全一致，不会出现物料在输送过程中因为两侧带速差发生偏转、移位的问题。皮带的导向条直接嵌入带轮的导向槽内，运行过程中不会出现皮带跑偏的问题，不需要额外加装皮带防偏挡边，减少了运行过程中的摩擦损耗。

　　从安装边界与尺寸适配来看，这类窄带输送机的整体宽度可以控制在200mm以内，长度可以根据工位间距在300mm到1500mm之间灵活调整，安装时只需要固定底部的四个安装脚即可，不需要额外搭建支撑框架，设备底部预留了足够的走线空间，传感器、顶升机构的线路可以从架体下方的铝型材槽内走线，不会外露在设备外部影响整洁。端部的驱动单元突出架体的尺寸控制在150mm以内，不会和相邻工位的设备发生干涉，设备的进料端和出料端都设计了过渡倒角，物料从上游设备转移到皮带上时不会出现卡滞、磕碰的问题。

　　实际选型应用时，这类双窄带输送机适合输送重量在5kg以内的扁平类小零件，皮带表面可以根据输送物料的特性选择光滑PVC带或者防滑花纹带，对于有防静电需求的电子组装场景，还可以更换防静电皮带，配合架体的接地端子释放静电，避免静电损伤电子元器件。张紧机构采用螺杆调节设计，调整时只需要转动端部的张紧螺杆就可以改变从动轮的位置，调整精度可以控制在0.1mm级别，能够精准控制皮带的张紧力，避免张紧力过大导致皮带过早老化，或者张紧力不足出现打滑的问题。架体两侧预留了传感器安装槽，可以根据工序需求在任意位置安装光电传感器、光纤传感器，实现物料到位检测、堵料检测等功能，不需要额外在架体上打孔加工，大幅缩短现场安装调试的周期。
