停机坪输送带驱动装置结构设计

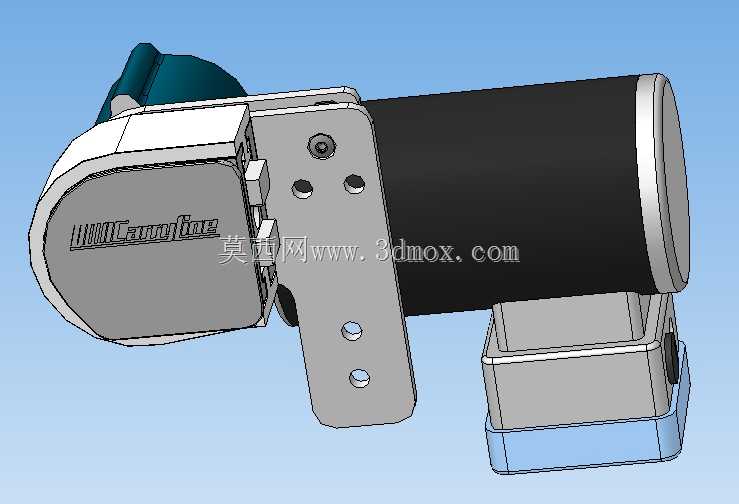

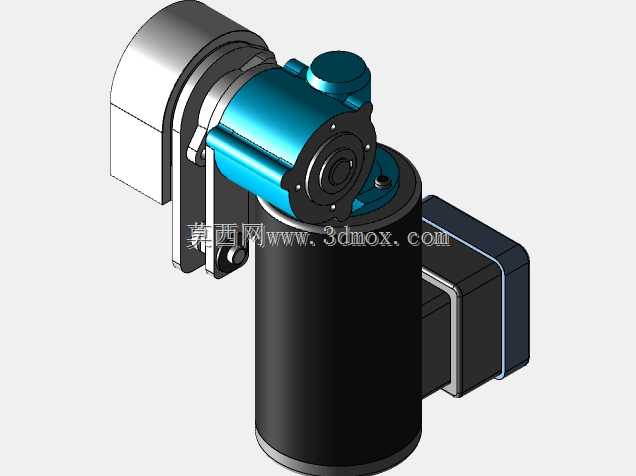

　　该驱动装置主要服务于机场停机坪专用输送场景，适配停机坪区域行李、小件物资周转的输送带动力传输需求，这类场景对驱动单元的安装适配性、运行稳定性有明确要求，停机坪区域设备需兼顾户外环境耐受能力与紧凑安装特性，避免占用过多通行空间，同时要匹配输送带的持续运行负载特性。从结构设计来看，动力输出端采用直连适配结构，驱动主体的安装支架做了多安装孔位布局，支架上的三个通孔分别对应不同的安装固定点位，可适配不同机架的安装孔距，无需额外加工转接板即可完成固定，降低现场安装的加工成本。驱动单元的主体外壳做了分段式结构设计，动力段与减速输出段通过法兰面定位连接，连接面设置定位止口，保证同轴度误差控制在合理范围内，避免运行过程中出现偏载磨损。

　　输出端的连接结构直接匹配输送带主动辊的轴端尺寸，可通过键连接实现扭矩传递，省去额外的联轴器转接环节，缩短整体驱动单元的轴向尺寸，适配停机坪输送带下方狭窄的安装空间。安装边界方面，该驱动单元的径向最大尺寸集中在动力电机段，安装时需预留电机段的径向散热空间，支架的安装面与输出轴的中心高做了固定尺寸设计，可直接匹配常规380se-315H规格输送带主动辊的中心高要求，安装时仅需调整支架的前后位置即可实现输送带张紧，无需额外配置张紧座。设计过程中充分考虑停机坪场景的运维需求，驱动单元的接线端设置在侧下方的防护盒内，接线盒做了加高防护边设计，可避免停机坪冲洗作业时的水溅侵入，同时接线盒的开盖方向朝向设备外侧，

　　运维时无需拆卸驱动主体即可完成接线检修。从功能特性上，该驱动单元整合了动力输出、减速增扭、安装固定的全部功能，无需额外搭配独立减速箱与安装座，整体集成度较高，运行时的震动通过支架上的安装接触面直接传递到输送带机架，无需额外设置减震垫即可满足运行噪音要求，适配停机坪区域的作业环境噪音管控标准。结构建模过程中，所有配合面均按照实际加工公差做了间隙预留，支架上的安装孔做了沉头设计，固定螺栓安装后不会突出支架表面，避免运行过程中剐蹭输送带边缘，驱动端的端盖做了密封槽设计，可嵌入密封圈实现输出轴处的防尘防水，适配户外停机坪的多尘、偶尔淋水的使用环境。在负载匹配层面，该驱动的输出扭矩参数经过匹配计算，

　　可满足停机坪输送带额定负载下的启动与运行需求，启动扭矩预留足够余量，避免输送带带载启动时出现堵转情况，同时驱动单元的自重控制在合理范围内，单人即可完成抬升安装，降低现场安装的人力成本。整体结构没有多余的冗余设计，所有外部结构均服务于安装适配与防护需求，外壳的加强筋布局既提升了壳体刚性，又不会额外增加过多自重，输出轴的伸出长度做了精准控制，安装后主动辊的轴端不会与驱动端盖发生摩擦，同时保证键连接的有效接触长度满足扭矩传递要求。
