三菱小型单极断路器CP30-BA 1P结构设计

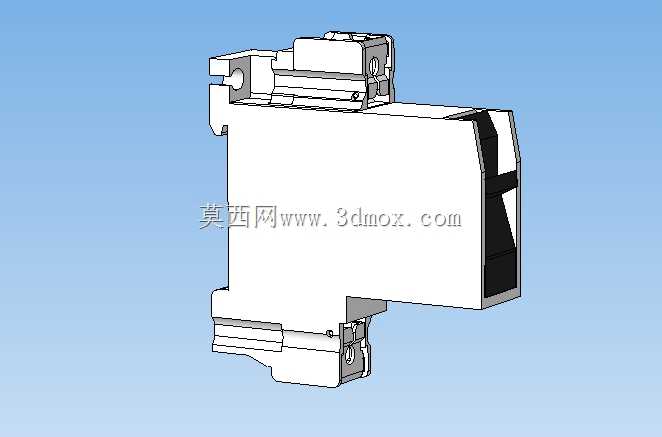

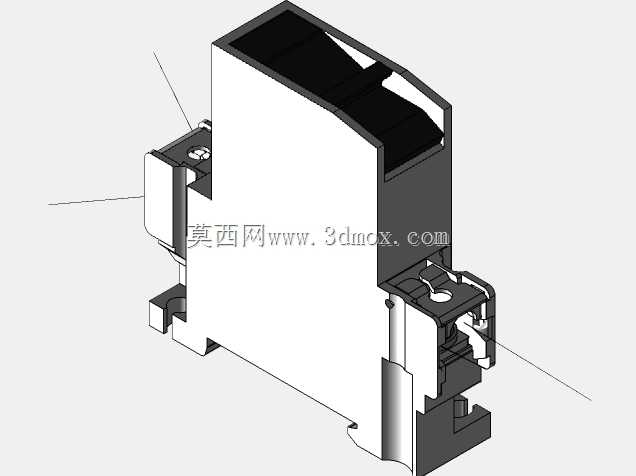

　　直接插入剥好的硬线或者冷压好端子的软线，拧紧螺丝即可完成接线，端子的压线板做了防滑齿设计，避免长期运行后导线松动发热。操作手柄在正面上方，分合位置有明确的标识，合闸时手柄向上，分闸时向下，符合低压电器的操作习惯，手柄的操作力设计在50N左右，既不会因为太轻导致误碰分闸，也不会因为太重操作费力。进出线端都设计了防触电挡板，只有插入导线时挡板才会被顶开，日常状态下挡板遮挡带电部位，避免运维人员误触带电体，这个细节在建模时需要做出挡板的转动副结构，不能直接做成死结构，否则做运动仿真时无法还原实际装配状态。侧面设计了和同系列附件拼接的燕尾槽结构，可以拼装辅助触点、分励脱扣器、报警触点等附件，拼接时不需要额外螺丝，直接顺着燕尾槽滑入即可锁定，在低压终端配电场景里，这类单极断路器是民用照明回路、小型设备控制回路、工控柜内信号回路过载与短路保护的核心元件，日常选型和建模时最容易忽略的就是安装边界与周边元件的干涉问题，很多新手建模只做外观，忽略了实际装配时的卡扣行程、接线端子的操作空间，导致后续出工程图或者做柜内布局时出现干涉返工。这款单极断路器采用标准DIN导轨安装结构，整体宽度为1P标准模数，也就是18mm宽度，这个尺寸是终端配电元件的统一模数，建模时严格卡这个尺寸才能保证和同回路的漏电附件、隔离开关、汇流排完美拼接，不会出现拼缝过大或者装不上的问题。从结构设计来看，这款产品的外壳采用阻燃PA66材质，上下两端的接线端子采用升降式压线结构，接线时不需要弯圈，

　　附件和本体之间通过内部的联动拨叉实现信号传递，建模时要注意燕尾槽的公差配合，间隙控制在0.1mm左右，既保证拼接顺畅，又不会出现松旷。背部的导轨卡扣采用弹性结构，安装时把断路器上部挂在DIN导轨上，下部按压即可卡入导轨，拆卸时用螺丝刀撬动卡扣下方的解锁拨片，即可把断路器从导轨上取下，卡扣的弹性行程设计为3mm，足够适配不同公差的标准导轨，不会出现卡不住或者装不上的问题。从实际应用场景来说，这类1P单极断路器主要用在单相回路的相线保护，比如家庭配电箱里的照明回路、插座回路，或者工控柜里的24V直流控制回路、PLC供电回路，额定电流覆盖6A到32A区间，短路分断能力可以达到6kA，足够应对终端回路的短路电流水平。建模时除了外观结构，

　　还要注意内部脱扣机构的空间预留，虽然外观模型不需要做内部的双金属片、电磁脱扣线圈结构，但是外壳的内部筋位要和实际产品一致，避免后续做热仿真或者结构强度仿真时出现参数偏差。产品的进出线端距离导轨安装面的高度是统一的，保证接线后导线的弯曲半径符合规范，不会因为导线弯折过度导致绝缘层破损，端子的螺丝深度设计为8mm，可以兼容1.5平方到6平方的铜导线，满足不同载流量回路的接线需求。正面的标识区域预留了标签位，可以打印回路编号粘贴，方便后期运维识别回路，标签位做了下沉0.2mm的凹槽，粘贴标签后不会因为长期摩擦导致标签脱落。整体外壳的棱角都做了R0.5的圆角处理，既避免注塑时出现应力集中，也防止安装时划伤操作人员的手。在做柜内布局建模时，这类断路器的上下方要预留至少50mm的接线空间，左右侧如果和其他断路器拼接不需要额外留间隙，如果和其他较大尺寸的元件相邻，要预留2mm的间隙避免公差累积导致装不上。很多人做配电三维布局时，只放断路器的简化模型，忽略了接线端子的突出高度，导致实际装配时导线和柜内的线槽或者其他元件干涉，这款模型还原了端子的实际突出尺寸，包括螺丝头部的高度，能直接用于柜内的干涉检查。另外，断路器的操作手柄突出正面的高度是12mm，建模时要保证手柄在分合闸位置时都不会和柜门板或者柜内的其他操作元件干涉，尤其是柜门板上的透明视窗位置，要保证手柄在分合位置都能透过视窗看到状态，不会被视窗边框挡住。从设计思路上来说，这类标准化的低压电器，

　　所有尺寸都遵循模数化设计原则，所有的安装尺寸、拼接尺寸都是行业统一标准，目的就是实现不同厂家产品的互换性，所以建模时不能随意更改安装尺寸，否则就失去了三维模型的工程意义。背部的导轨卡槽尺寸严格按照TH35-7.5标准导轨设计，卡槽的上部挂钩深度为5mm，下部卡扣的锁定面和导轨面贴合，保证安装后断路器不会前后晃动，也不会因为短路时的电动力导致断路器从导轨上脱落。接线端子的螺丝采用M4规格，拧紧力矩为1.2N·m，建模时螺丝头部的槽型采用十字槽结构，和实际产品一致，方便运维时用普通十字螺丝刀操作。整体产品的防护等级为IP20，也就是可以防止手指接触内部带电部件，满足柜内安装的防护要求，不需要额外的防护外壳。在做三维建模时，外壳的分模线位置做在侧面中间位置，符合注塑模具的分模原则，不会出现倒扣结构导致无法脱模，外壳的壁厚均匀控制在2mm，保证注塑时不会出现缩痕、缺料等缺陷，内部的筋位厚度为1.2mm，既保证结构强度，又不会因为壁厚不均导致变形。
