小行程交叉滚柱直线导轨结构设计

　　做精密滑台设计的工程师大多接触过这类小行程交叉滚柱导轨，不同于常规滚珠直线导轨的循环滚珠结构，这款导轨采用交叉排列的滚柱作为滚动体，滚柱在V型滚道内呈90度交叉排布，相比同尺寸滚珠导轨能承受更高的额定载荷，同时因为滚柱是线接触形式，运行时的弹性变形量更小，在短行程高频往复的运动场景下能保持更稳定的导向精度。这类导轨常见的应用场景覆盖半导体检测设备的微调滑台、光学仪器的对焦调节机构、医疗检测设备的样本移送模块，还有小型自动化装配工位的短距离精密位移单元，尤其是在安装空间受限、需要同时承受径向、反径向及侧向载荷的工况下，不需要额外搭配辅助导向构件就能满足复合载荷的承载需求。

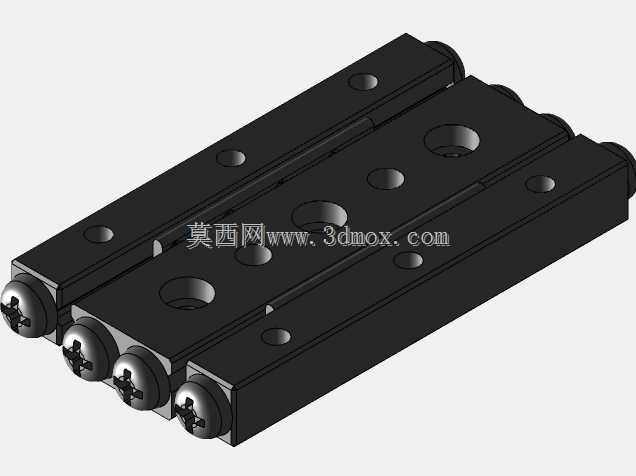

　　从结构设计逻辑来看，这款导轨的滑块与导轨本体都采用了淬硬轴承钢材质，滚道面经过精密磨削加工，表面粗糙度控制在Ra0.4以下，保证滚柱滚动时的平顺性，避免出现爬行现象。滑块端面设计有保持架限位结构，防止导轨抽拉过程中滚柱脱落，同时两端预留了润滑脂注油空间，可在装配时填充低温润滑脂，满足无尘车间、洁净工况下的长期免维护运行需求。滑块上的安装孔采用沉头孔设计，可直接通过内六角螺丝将滑块固定在运动负载端，导轨本体的安装孔同样为沉头结构，安装时可从导轨背面穿入螺丝固定在安装基座上，不需要额外设计压板结构，能有效压缩安装占用的垂直空间。

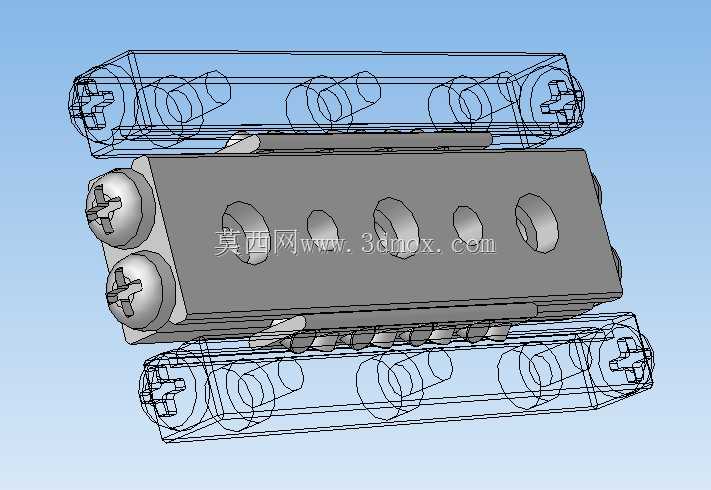

　　从安装边界尺寸来看，这款导轨适配1.5mm滚柱直径规格，额定行程为30mm，属于微型精密导向部件，导轨本体的截面宽度较窄，适合在紧凑的多轴并列排布场景下使用，比如多通道点胶机构、小型视觉检测位移台，多根导轨平行安装时不会出现空间干涉。设计建模时需要重点关注滚柱与滚道的接触角匹配，交叉排布的滚柱分别对应两个方向的V型滚道，建模时要保证相邻滚柱的轴线呈90度垂直交错，同时预留合理的滚道间隙，过大会导致运动精度下降、反向间隙超标，过小则会增大运行阻力，甚至出现卡滞现象。滑块与导轨的配合端面做了微小的倒角处理，既可以去除加工毛刺，也能在装配时起到导向作用，避免装配过程中磕碰滚道面影响精度。

　　在实际选型应用中，这类导轨不需要搭配额外的限位块，可根据行程需求在导轨两端设计缓冲挡块，限制滑块的极限行程位置，防止超程脱出。因为滚柱是交叉排列，单个导轨就能承受四个方向的载荷，单根使用即可满足轻载精密位移的导向需求，相比需要两根平行导轨搭配使用的微型滚珠导轨，能大幅降低安装面的加工精度要求，减少装配时的调校工作量。建模过程中对滚柱保持架的结构做了优化，保持架采用工程塑料材质，既可以分隔相邻滚柱避免滚动时相互摩擦，也能降低整体运动部件的重量，提升高速往复运动时的响应速度，在100次/分钟的高频往复工况下，不会出现保持架卡顿、窜动的问题。
