小型推拉式水平压紧手动夹钳结构

　　在工装夹具的实际应用场景里，这类小型水平手夹的使用频率远高于很多大规格压紧件，尤其是在电子小件组装、薄壁零件定位、小型治具工位上，过大的压紧力反而会造成工件变形，操作行程太长也会拖慢上下料的节拍，这款超小规格的水平推拉夹，就是针对这类窄空间、小压紧力需求的工位设计的。从实际功能来看，它属于推拉式快速夹钳的范畴，和垂直下压式夹钳不同，它的压紧动作是沿水平轴线方向完成的，操作手柄扳动时，内部的连杆机构会带动推杆做直线伸缩，当手柄扳动到锁止位置时，连杆会越过死点，实现反向自锁，哪怕工件在加工过程中存在一定的振动，夹钳也不会意外松脱，这一点在轻量铣削、PCB板定位、线束压接工位上尤其重要，能避免因为夹具松脱导致的工件报废。从设计思路上看，

　　这款夹钳做了极致的小型化处理，整体结构没有冗余的部件，底座采用带安装孔的弯折式结构，直接通过螺栓就能固定在治具基板或者工作台面上，不需要额外做转接安装板，能最大程度压缩安装占用的空间。手柄部分做了多段环形防滑纹路，表面包覆的防滑结构能让操作人员戴薄劳保手套操作时也不会打滑，扳动手柄的施力角度经过优化，操作力控制在普通人单手握持就能轻松扳动的范围，长时间重复操作也不会造成手部疲劳。推杆的前端带有可调式压紧头，通过螺纹和推杆主体连接，可以根据不同工件的压紧距离需求，旋转调整压紧头的伸出长度，调整到位后通过锁紧螺母锁死，避免使用过程中出现位置偏移，这种可调结构能让同一个夹钳适配一定厚度范围内的不同工件，不需要针对每个工件单独定制推杆长度，降低治具的制作成本。从安装边界来看，这款夹钳的底座安装孔距做了标准化设计，和同规格的小型快速夹钳安装尺寸兼容，替换现有工位上的老旧夹钳时不需要重新在基板上打孔，直接替换即可。整体的外形轮廓在锁止状态下没有向外突出的尖锐结构，手柄在扳动到打开位置时的回转半径也做了限制，不会和周边的其他工位部件、传感器或者料道产生干涉，在排布密集的多工位治具上，这种小回转半径的设计能让工位排布更紧凑，提升单位面积的工装利用率。结构的运动副位置都做了间隙配合优化，长期反复扳动也不会出现明显的晃动，保证压紧位置的重复精度，对于需要频繁上下料、重复定位精度要求在0.1mm级别的小件装配工位来说，这种精度表现完全能满足使用需求。

　　夹钳的主体受力部件采用冲压钢结构，兼顾了结构强度和整体重量，不会因为追求小型化而降低结构刚性，在额定压紧力范围内使用时，不会出现推杆弯曲、底座变形的问题。和大型号的水平夹钳相比，它的推杆行程更短，扳动手柄到锁止的行程更短，操作人员单次操作的动作幅度更小，在快节奏的流水线工位上，能有效减少单工位的操作时间，提升整体的生产效率。在实际选型过程中，这类小型夹钳通常会被用在消费电子外壳组装、小型塑胶件水口切除定位、标签贴合工装、线束端子压接定位等场景，这些场景的共同特点是工件本身强度不高，需要的压紧力不大，但是治具的安装空间有限，要求夹具操作便捷、可靠性高，不会对工件表面造成压伤。这款夹钳的压紧头端面采用了柔性接触的设计，

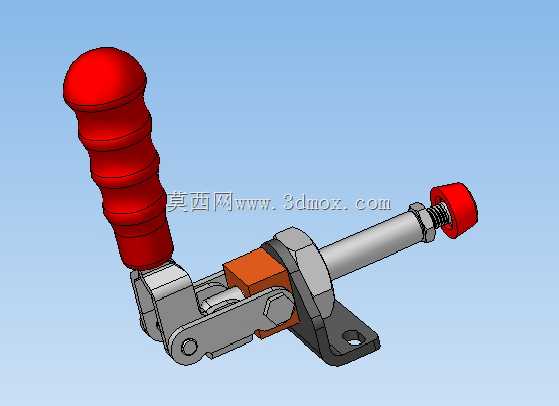

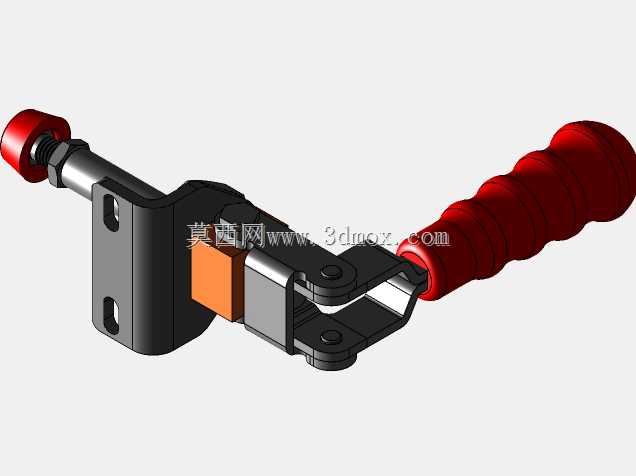

　　和工件接触时不会刮伤工件的表面涂层或者塑胶外壳，不需要额外在压紧头上包胶处理，减少治具的二次加工步骤。从三维建模的角度来看，这个模型完整还原了夹钳的所有运动部件，包括连杆的铰接位置、手柄的防滑结构、推杆的螺纹调节结构、底座的安装孔位，在做治具设计的时候，可以直接把这个模型导入到装配体里，用来校验夹钳和周边部件的干涉情况，模拟手柄扳动过程中的运动范围，提前排查工位排布的空间问题，不需要自己从零开始测绘建模，能大幅缩短工装设计的周期。在做维护保养的时候，这类夹钳的结构简单，没有复杂的密封或者液压部件，只需要定期在铰接点位置添加少量润滑脂，就能保证长期操作的顺畅性，不会出现卡滞的问题，适合工厂车间多粉尘、多油污的复杂使用环境，使用寿命远高于塑料材质的简易夹具。
