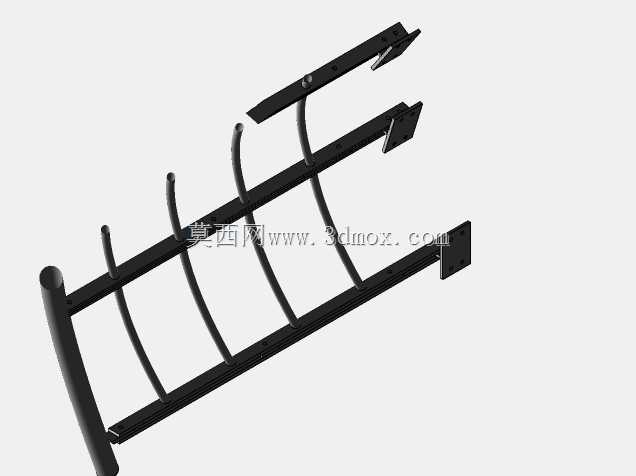

不锈钢截面螺旋楼梯外侧防护栏杆结构

　　底座上预留的安装孔位可以适配化学锚栓或者膨胀螺栓的固定方式，安装时需要先根据每一级踏步的旋转角度定位立柱的安装基准，保证所有立柱的顶端连线刚好贴合扶手的螺旋曲率，避免出现扶手弯折突兀或者立柱高低错位的问题。扶手部分采用整根弯制成型的不锈钢管材，顺着螺旋梯的上升弧度连续延伸，没有分段拼接的接缝，既提升了整体的结构整体性，也避免了拼接缝隙带来的清洁死角与锈蚀隐患，扶手的截面尺寸符合人体工程学的握持要求，行人上下楼梯时可以自然搭扶，受力时不会出现硌手或者滑脱的问题。立柱之间设置多道平行的横向连接杆件，这些横杆同样跟随螺旋曲率做小半径弯制，相邻横杆之间的净间距满足防护安全规范要求，不会出现儿童头部或者身体卡入的间隙，在商用空间、复式住宅、工业loft改造以及户外景观栈道的弧形梯道设计中，螺旋楼梯的外侧防护构件一直是结构设计的难点，既要匹配梯段连续变化的曲率走向，又要满足防护安全的力学要求，同时还要兼顾整体视觉的流畅性，这款不锈钢截面的外侧栏杆正是针对这类场景开发的适配构件。不同于直跑楼梯的等距直线排布栏杆，螺旋梯的外侧栏杆需要顺着踏步旋转抬升的轨迹做连续拟合，每一段扶手的弯曲半径、每根立柱的安装倾角、每道横杆的间距都要随梯段的螺旋参数动态调整，不存在完全通用的直段构件可以直接拼接。从结构设计逻辑来看，这款栏杆采用多根竖向立柱作为主要受力支撑，立柱底部通过方形安装底座与楼梯踏步的外侧结构面固定，

　　同时多道横杆的排布也形成了连续的防护面，不需要额外加装玻璃或者栏板就能满足防护高度与间隙的要求，整体结构更加通透轻盈，不会遮挡螺旋楼梯本身的造型美感。在安装边界的适配性上，这款栏杆的立柱安装位置完全贴合螺旋梯外侧踏步的边缘，不会侵占梯段的有效通行宽度，底座的固定点全部落在踏步的结构受力区域，不会对踏步的装饰面层造成额外破坏，立柱的高度统一从踏步完成面算起，保证整个梯段的防护高度全程一致，不会因为螺旋抬升出现局部高度不足的防护漏洞。从实际使用场景来看，这类不锈钢材质的外侧栏杆既可以用于室内精装的复式住宅、商业展厅的旋转楼梯，也可以用于户外景观的架空栈道螺旋梯、工业建筑的检修螺旋梯，不锈钢材质本身的耐锈蚀、易清洁特性，

　　能够适应室内干燥环境与户外温湿度变化、雨水侵蚀的不同工况，不需要频繁做表面防腐维护。设计过程中需要重点考量的是螺旋线的拟合精度，传统直段栏杆放样只需要确定平面直线尺寸，而螺旋栏杆需要同时匹配平面旋转角度与竖向抬升高度两个维度的参数，每根立柱的竖向高度、倾斜角度都要根据所在位置的螺旋切线角度计算，扶手的弯制需要采用三维数控弯管设备一次性成型，避免分段焊接带来的尺寸偏差，横向连接杆件的安装需要在立柱定位完成后现场复核尺寸，再做对应弧度的弯制适配，保证所有杆件连接后顺直贴合曲率，没有局部凸起或者凹陷的问题。在受力性能方面，竖向立柱作为主要承力构件，需要承受行人倚靠时的水平推力，因此立柱的壁厚、底座的固定深度都经过力学验算，

　　能够满足规范要求的水平荷载指标，扶手与立柱的连接采用满焊后打磨抛光的工艺，连接节点的强度不低于杆件本身的强度，不会出现节点松动或者断裂的隐患，多道横杆除了起到防护间隙的作用，也能对立柱形成横向拉结，提升整个栏杆体系的整体抗侧刚度，避免单根立柱受侧向力时出现变形。对于结构设计从业者来说，这类螺旋栏杆的建模难点在于螺旋轨迹的参数化搭建，需要先根据楼梯的总高度、旋转角度、踏步数量生成基准螺旋线，再基于螺旋线的切线方向生成每根立柱的放置基准，保证立柱始终垂直于踏步平面或者保持竖直状态，根据实际的安装要求调整参数，扶手则直接以基准螺旋线为路径做扫掠成型，横向杆件则是在相邻立柱之间生成对应高度的螺旋分线，保证横杆与扶手保持平行，整体线条流畅统一。这类栏杆在实际项目中经常遇到的问题是现场安装尺寸与模型尺寸出现偏差，因为螺旋楼梯的土建施工往往存在一定的尺寸误差，因此建模时需要预留一定的安装调节余量，比如立柱底部的底座可以做成长孔设计，方便现场微调安装位置，扶手的两端预留一定的裁切余量，适配现场的实际安装边界，避免因为土建误差导致构件无法安装。
