三菱TM-RG2M系列直接伺服转台结构

　　这款直接驱动式伺服转台，核心采用无中间减速机构的直驱架构，从结构根源上消除了齿轮、蜗轮蜗杆等传统减速方案存在的回程间隙、传动磨损、弹性形变等问题，在高精度回转作业场景中能长期保持微米级的定位精度表现，不会因为长期运行出现精度衰减过快的问题。从实际应用场景来看，这类直驱转台常被集成在精密检测工位、半导体晶圆搬运定位平台、高精度点胶与贴合设备、多轴精密加工中心的第四轴单元中，承担工件的高精度角度分度、连续回转进给、多工位快速切换等作业任务，相比传统带减速机构的回转台，它的响应速度更快，动态跟随误差更小，在需要频繁启停、正反转切换的高速节拍产线中，能大幅缩短工位切换的等待时间，提升整线的运行效率。

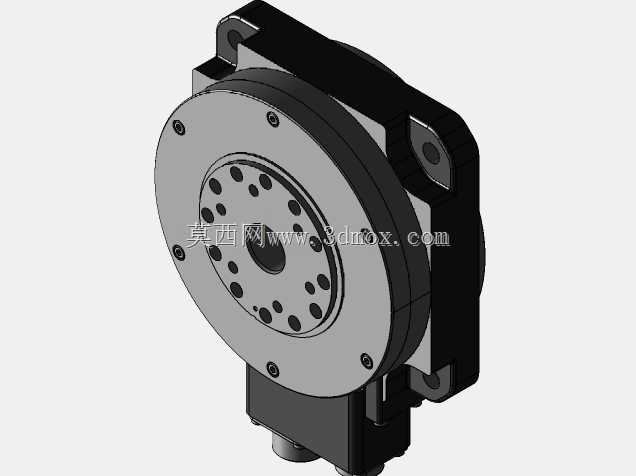

　　从结构设计思路来看，这款转台将伺服驱动电机的定子、转子与回转承载平台做了一体化集成设计，上部的圆形转盘是直接的工件安装基准面，台面上均匀分布的多组螺纹安装孔与中心定位通孔，适配不同规格的工装夹具安装需求，中心通孔可兼容气路、电路走线或者工件的贯穿定位需求，避免外部走线在转台回转过程中出现线缆缠绕、拉扯的问题。下部的安装基座采用带加强筋的一体式铸铝结构，四个角预留的沉头安装孔可直接将转台固定在设备安装面板上，基座的安装面做了精密铣削加工，平面度控制在微米级，保证转台安装后整体的回转轴线与安装基准面垂直，不会出现安装倾斜导致的回转跳动超差问题。

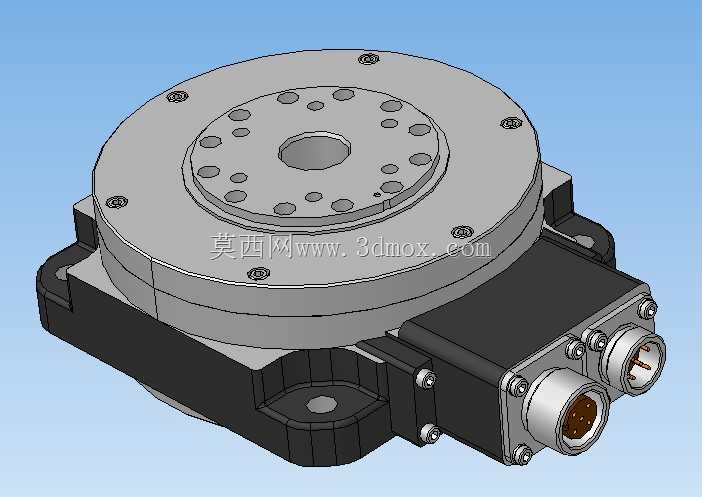

　　转台侧部集成的两个工业级圆形连接器，分别承担动力供电与编码器信号反馈的传输功能，连接器采用螺纹锁紧结构，在工业现场的振动环境下不会出现松脱接触不良的问题，高分辨率的编码器直接集成在转台回转主轴末端，全闭环的位置反馈回路不需要额外加装外部检测元件，就能实现回转角度的实时精准采集，保证低速运行时的速度平稳性，以及高速回转时的位置控制精度。从安装边界尺寸来看，这款转台的整体轮廓方正，上部转盘直径与下部基座的尺寸做了匹配优化，不会出现上部转盘过大导致的周边安装空间干涉问题，侧部的连接器突出基座侧面的尺寸经过严格控制，在多台转台密集排布的多工位设备中，能最小化相邻设备之间的安装间距，提升设备内部的空间利用率。

　　在实际选型适配过程中，这类直驱转台的承载能力经过了严格的校核，上部转盘的支撑采用高精度交叉滚子轴承结构，可同时承受轴向载荷、径向载荷与倾覆力矩，在搭载偏载工件的时候，依然能保持稳定的回转精度，不会出现主轴倾斜、回转卡滞的问题。相比传统的伺服电机搭配减速箱的回转方案，这款一体化直驱转台不需要用户额外做传动部件的选型适配、安装同轴度调校，只需要按照安装孔位完成固定，接好动力与编码器线缆就能直接调试使用，能大幅缩短设备的开发装配周期，也减少了后期设备维护过程中，减速箱润滑、齿轮间隙调整等日常维护工作量。在连续运行的工况下，转台的本体结构做了优化的散热设计，基座的散热筋结构能将电机运行产生的热量快速导出，避免长时间高负载运行导致的电机过热、精度漂移问题，保证设备长时间运行的稳定性。
