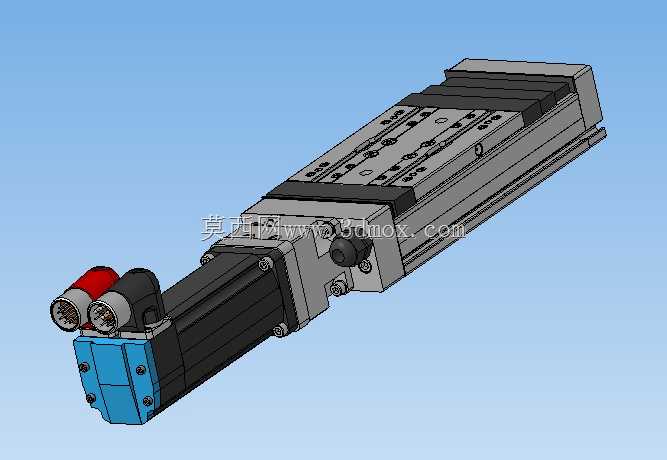

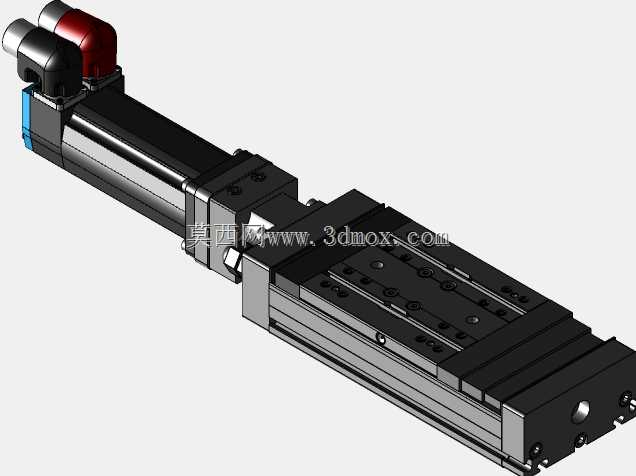

施耐德30mm行程线性伺服传动模组

　　在3C电子精密装配、实验室微量取样、小型光学检测平台这类对位移精度要求达到微米级的工位场景里，短行程直线执行机构的选型往往需要兼顾安装空间、输出推力与重复定位精度，这款30mm行程的线性伺服传动结构，正是针对这类紧凑安装空间下的精密直线驱动需求设计的集成式模组。不同于传统丝杆搭配独立伺服电机的分体式安装方案，该结构将驱动电机、传动副、导向滑轨、位置反馈元件全部整合在同一铝制基座内，大幅压缩了整体安装占用空间，不需要设计人员额外做电机与丝杆的同轴度校准，也省去了同步轮、联轴器这类中间传动连接件的选型与装配工序，能直接通过法兰接口固定在设备安装板上，大幅缩短小型自动化设备的装配调试周期。从结构设计逻辑来看，

　　这款模组的导向部分采用了双列微型滚珠直线导轨作为滑动支撑，导轨直接内嵌在基座的加工槽内，滑台与导轨滑块通过定位销钉做刚性连接，保证滑台在全程30mm的运动范围内不会出现侧向偏移，也能承受一定的偏载力矩，适配需要搭载小型视觉相机、点胶阀、探针这类轻载执行端的使用场景。驱动端采用集成式伺服电机，电机输出轴直接与精密滚珠丝杆的端部做刚性连接，省去了联轴器带来的回程间隙，丝杆导程经过匹配选型，既保证了足够的直线输出推力，也能实现0.01mm级的位移进给分辨率，满足精密点胶、芯片引脚检测、微小型零件压装这类工位的位移控制要求。安装边界方面，这款模组的基座采用等截面铝型材加工而成，底部预留了标准的T型安装槽位，

　　也可以通过端面的螺纹孔做垂直或水平方向的固定，整体截面尺寸控制在极小范围内，能嵌入到狭小的设备内部空间，不会占用过多的设备布局空间；滑台表面预留了标准的安装螺纹孔阵列，执行端元件可以直接通过螺丝固定在滑台上，不需要额外设计转接板，降低了配套结构的设计复杂度。实际应用中，这类短行程线性伺服模组常被用在手机摄像头模组的对焦检测工位，带动检测探针做微米级的进给动作，也会被用在小型生化分析设备里，带动试剂取样针完成精准的吸样、排样位移，还能适配小型激光打标设备的焦距微调结构，通过精确控制位移量保证打标焦距的一致性。不同于气动滑台需要搭配气源、电磁阀、调压阀的复杂配套，这款电动伺服模组只需要接入对应的伺服驱动信号与供电线路，

　　就能实现任意位置的停留、多段速位移控制，也能通过位置反馈信号实时读取当前滑台的实际位置，方便设备做闭环控制，避免出现撞机、位移超差的问题。结构设计上，模组的两端都设置了硬限位缓冲结构，当滑台运动到行程两端极限位置时，缓冲胶垫会吸收冲击动能，避免硬碰撞损坏内部的丝杆与导轨结构，同时电机端的编码器会实时反馈位置信号，一旦触发软限位就会立即切断电机输出，双重保护结构能提升设备运行的可靠性。电机尾部预留了标准的连接器接口，动力线与编码器线可以通过快插接头直接连接，不需要现场焊接接线，降低了现场布线的难度，连接器本身做了防呆设计，能避免接线错误导致的电机损坏。整体结构的密封设计也做了针对性优化，导轨与丝杆的外侧设置了防尘密封条，能阻挡车间环境里的粉尘、碎屑进入模组内部，减少日常维护的频次，适合在普通工业车间环境下长期稳定运行，不需要频繁做清洁保养。
