通用焊接夹具铸铁支撑角座结构

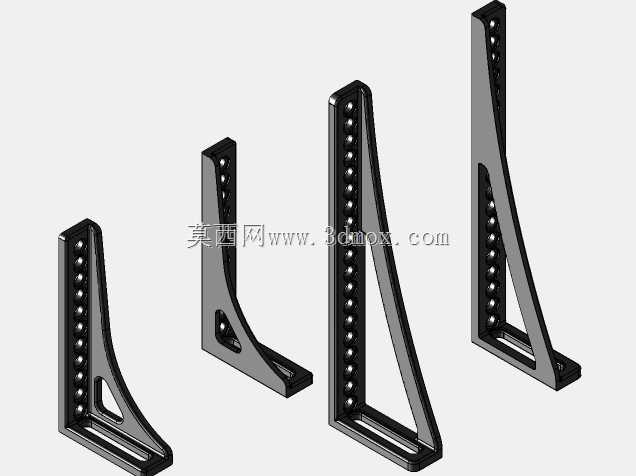

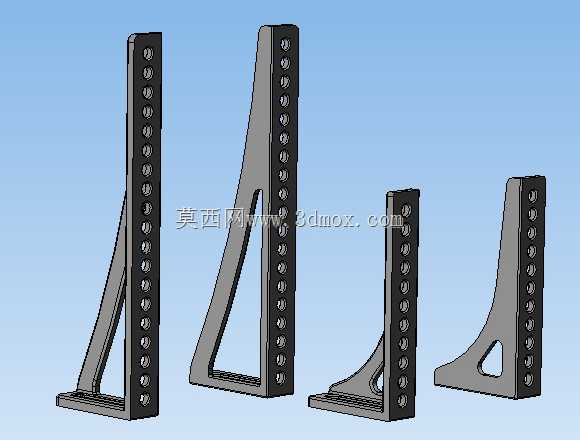

　　在焊接工装的搭建场景里，这类铸铁支撑角座是三维柔性焊接平台最常用的定位辅件之一，主要承担工件侧边垂直定位、刚性支撑以及工装框架的直角加固作用，适配多规格的多孔焊接工作台，不管是小型钣金件的组焊，还是中型钢结构框架的拼接，都能通过这类角座快速搭建定位基准，省去大量人工划线找正的工序。从结构设计来看，角座采用L型直角主体搭配三角加强筋的构型，垂直立面上加工有等间距的标准定位孔，孔位间距与工作平台的孔系保持一致，可通过快速锁紧销与平台、其他工装件实现无间隙连接，不同长度规格的角座对应不同的支撑高度需求，短款角座多用于小型薄板工件的侧边定位，长款角座可满足较高工件的垂直面支撑，甚至可以多个拼接组合形成长距离的定位靠山。

　　设计时优先考虑了焊接场景的受力特性，三角加强筋的厚度从根部到端部做了渐变处理，根部与水平安装面、垂直立面的交接处做了大圆弧过渡，避免焊接应力集中导致的角座变形，同时铸铁材质本身的减震特性可以抵消部分焊接过程中的工件震动，减少焊缝偏移的概率。水平安装面的底面做了精磨处理，与平台表面贴合时平面度公差控制在0.05mm以内，保证垂直立面与平台表面的垂直度满足焊接定位的精度要求，立面上的定位孔采用沉孔加工，锁紧销插入后不会突出立面表面，避免与待焊接工件产生干涉。实际使用中，这类角座的安装边界没有严格限制，只要平台对应位置有匹配的孔位即可快速固定，不需要额外的螺栓打孔或者焊接固定，切换工装时只需要拔出锁紧销就能调整位置，

　　适配多品种小批量的焊接生产场景，比如机箱机柜焊接、管材框架组对、小型结构件拼接等工位都能见到这类辅件的应用。不同于普通的焊接靠山，这类铸铁角座的立面经过淬火处理，表面硬度达到HRC45以上，长期与工件接触摩擦也不会出现明显的凹痕或者变形，重复定位精度可以长期保持稳定，部分带镂空减重设计的角座在保证刚性的前提下降低了自身重量，操作人员单人即可完成搬运和安装，不需要借助起重设备。在复杂工装搭建时，这类角座还可以作为辅助支撑连接压紧件、定位销等其他工装组件，拓展整个工装系统的适配范围，比如在焊接异形工件时，可以通过不同高度的角座组合形成阶梯式的定位面，匹配工件的不规则轮廓，不需要专门制作定制化工装，大幅缩短生产准备周期。从建模逻辑来看，

　　这类角座的参数化设计需要优先保证孔位的同轴度与间距公差，加强筋的布局要避开锁紧销的安装空间，同时所有锐边都做了倒钝处理，避免安装过程中划伤操作人员，安装面的厚度经过受力校核，在承受最大侧向顶紧力时不会出现弯曲变形，保证定位的可靠性。
