圆管表面压印成型冲压工装结构

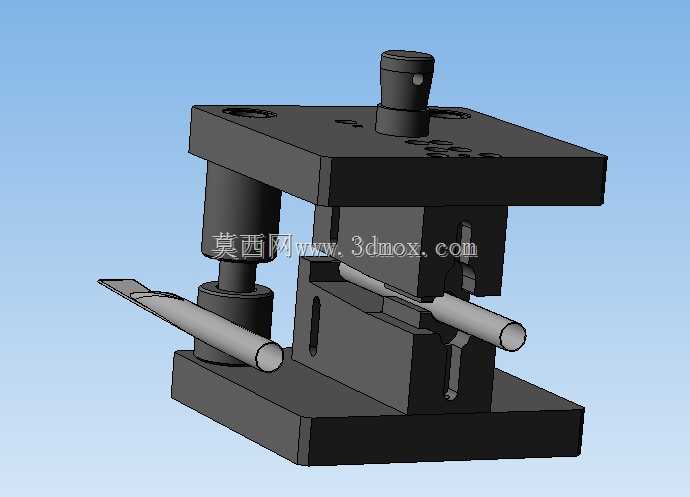

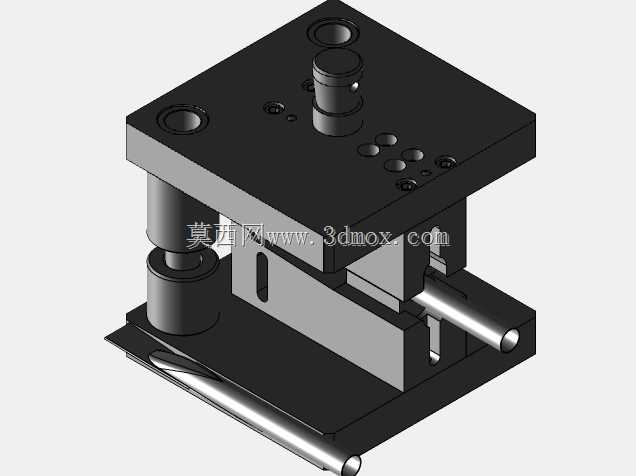

　　这套工装针对薄壁金属圆管的表面标识压印工序开发，主要适配小直径金属管路的批量加工场景，常见于气动管路、液压油路、制冷配管等需要在管身压制永久性标识的生产环节，替代传统的激光打标、油墨喷码工艺，在管件成型后或装配前完成标识压合，压印后的标识耐磨损、抗腐蚀，不会因管路长期接触油液、高低温环境出现标识脱落模糊的问题，尤其适合汽配管路、制冷配件、气动元件行业的批量管件加工需求。整套工装采用四柱式模架基础结构，上下模座通过导柱导套实现精准合模导向，导柱配套自润滑铜套，长期往复冲压过程中无需频繁加注润滑脂即可保持稳定的导向精度，避免合模错位导致的管件压伤、压印深浅不均问题。下模座集成了管件定位支撑结构，采用仿形半圆槽对穿入的圆管进行径向定位，

　　槽型尺寸匹配对应管径的公差带，管件穿入后径向间隙控制在0.05mm以内，既保证管件可以顺畅穿入取放，又能避免冲压过程中管件出现径向窜动，保证压印位置的一致性。上模部分集成了压印冲头与压料结构，冲头采用快换式安装结构，可根据不同的标识内容快速更换字模或图案冲头，无需拆解整套模架即可完成换型，适配多规格小批量的管件加工需求；冲头周边设置弹性压料块，合模时压料块先接触管件表面，将管件牢牢压紧在下模的仿形槽内，之后冲头再下行完成压印动作，避免冲头接触管件瞬间管件发生位移导致的压印重影、位置偏移问题。工装的驱动端适配常规的小吨位冲床安装，上模柄采用标准直径规格，可直接装夹在普通开式冲床的滑块夹头内，下模座预留标准的T型槽安装位，

　　可通过压板快速固定在冲床工作台面，无需额外制作过渡连接板，安装调试周期短，适合车间现有冲压设备的快速适配。从安装边界来看，整套工装闭合高度适配常规16吨及以上吨位的开式可倾冲床参数，模座长宽尺寸控制在常规冲床工作台的安装范围内，无需对现有设备进行改造即可直接投入使用；管件穿入方向为水平横向，操作时工人可从工装侧方将待加工管件穿入定位槽，触碰定位挡块后即可触发冲压动作，压印完成后上模回程，即可从侧方抽出管件，操作路径无干涉，单人即可完成上下料操作，生产节拍可达每分钟15-20件，相比传统的逐件打标工艺效率提升明显。设计过程中重点考虑了薄壁管件的压印防变形问题，下模仿形槽的包覆角度大于180度，压印过程中管件非压印面完全被仿形槽支撑，

　　避免冲头施压时管件出现圆度变形、管壁凹陷的问题；冲头的压入深度通过上模的限位块进行硬限位，可根据不同管壁厚度调整限位块的厚度，控制压印深度在管壁厚度的10%-15%区间，既保证标识清晰可辨，又不会因压入过深导致管壁出现裂纹、强度下降的隐患。整套结构无复杂的气动、液压辅助元件，纯机械结构实现压印动作，故障率低，日常维护仅需定期清理模腔内部的金属碎屑、检查导柱润滑状态即可，适合生产车间的长期连续作业，针对不同管径的加工需求，仅需更换下模的仿形定位块与对应尺寸的压料块，即可快速完成同系列不同规格管件的加工适配，大幅降低了多规格产品生产的工装投入成本。
